一、目的：
1、熟悉数字集成电路设计的基本流程；
2、熟悉虚拟机的安装及使用方法；
3、熟悉Linux系统及vi编辑器的操作；
4、熟悉Quartus II、Design Compiler、Encounter设计软件的使用方法。
二、原理：
1、设计原理：计数器是最常用的寄存器逻辑电路，从微处理器的地址发生器到频率计都需要用到计数器。一般的计数器可分为两大类：加法计数器和减法计数器。加法计数器每来一个脉冲计数值加1；减法计数器则减1。
2、要求：用Verilog HDL语言设计一个带有预置数功能的8位二进制加减计数器。电路包括一个时钟输入端clk，一个异步清除输入端clr，一个同步预置位控制输入load，1个8位预置数据输入端d[7:0]，一个加减控制输入端updown，1个8位计数输出端q[7:0]，一个进位输出端rc。此次任务是利用数字集成电路的设计方法进行N位二进制加法/减法/加减计数器的电路设计及版图实现。
三、步骤及结果：
1、行为设计及行为仿真：

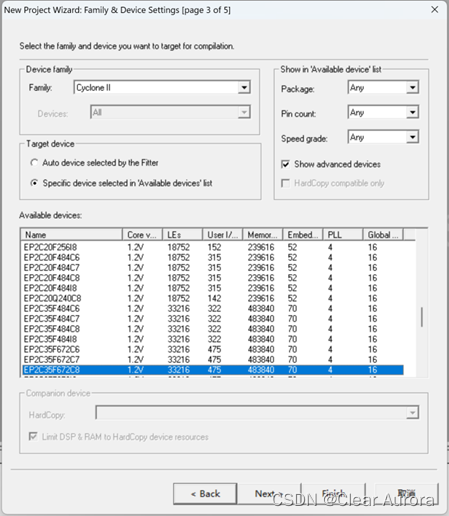

1)运行Quartus II，选择File>New Project Wizard，新建一个工程，FPGA芯片在Available device 列表中选择EP2C35F672C8：
2)按照设计要求，在新建的HDL文件中编写程序：带有预置数功能的8位二进制加减计数器，电路包括一个时钟输入端clk，一个异步清除输入端clr，一个同步预置位控制输入load，1个8位预置数据输入端d[7:0]，一个加减控制输入端updown，1个8位计数输出端q[7:0]，一个进位输出端rc，最终程序如下：
module LiTianhao(q,clk,load,d,reset,updown,RC);
output [7:0] q;
output RC;
input [7:0] d;
input clk,reset,load,updown;
reg [7:0] q;
reg RC;
wire clr;
always @(posedge clk)
begin
RC<=0;
q<=8'b0;
if(reset)
begin
q<=8'b0;
end
else begin
if(load)
begin
q<=d;
end
else if(load==0&updown==0)
begin
q<=q+1;
RC<=0;
end
else if(load==0&updown==1)
begin
q<=q-1;
RC<=0;
end
if(q>=8'd255)
begin
RC<=1;
end
end
end
endmodule
3)代码书写结束后，选择Processing>Start Compilation对编写的代码进行编译，编译通过后，建立波形文件，选择Insert Node or Bus，Node Finder，Filter中选择Pins:all，点击List，这样在Nodes Founder区域出现先前HDL文件中定义的输入、输出端口，点击>>，选择OK，如下图：

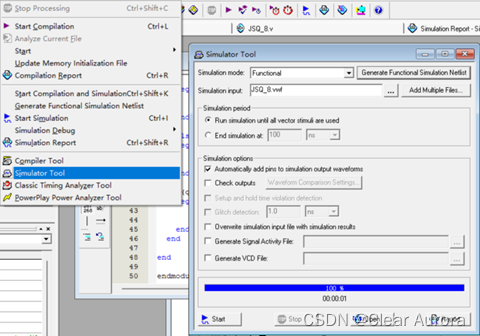

4)Processing>Simulation Tool，Simulation mode选择Functional（功能仿真），点击Generate Functional Simulation Netlist按键生成功能仿真网表（如要进行时序仿真，则Simulation Mode选择Timing），如下图：
5)结果：上述程序仿真结果如下图所示：
上图为无预置数、无异步清除、加计数的仿真结果。
上图为无预置数、无异步清除、减计数的仿真结果。
上图为异步清除的仿真结果。

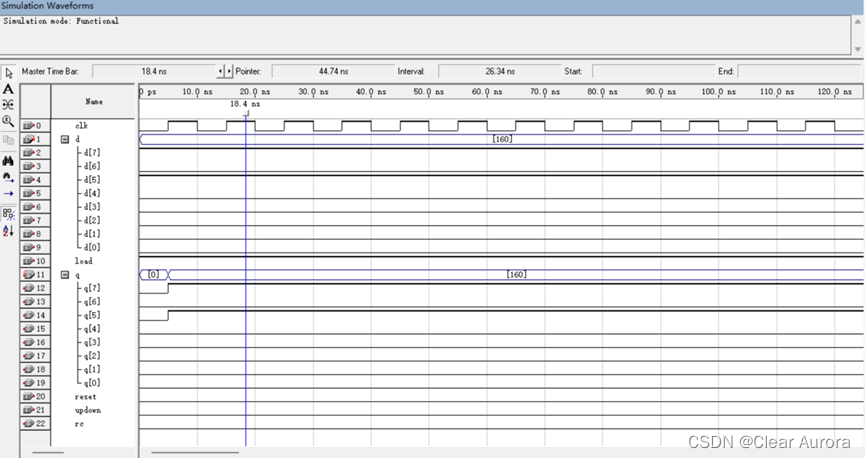

上图为预置数输入10100000（十进制：160）、无异步清除的仿真结果。
综上所述，程序和仿真结果均达到设计要求。
2、逻辑综合：

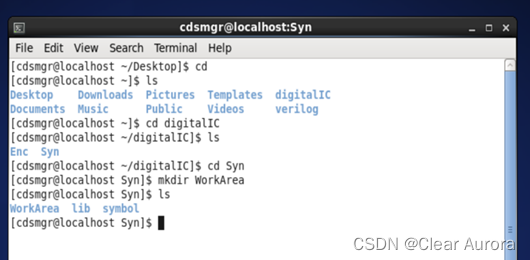

1) Open Terminal打开操作终端，键入Linux系统命令打开Syn，在Syn下建立工作目录WorkArea如图：
2)进入建好的工作目录，键入design_vision 命令启动用户图形界面如图：

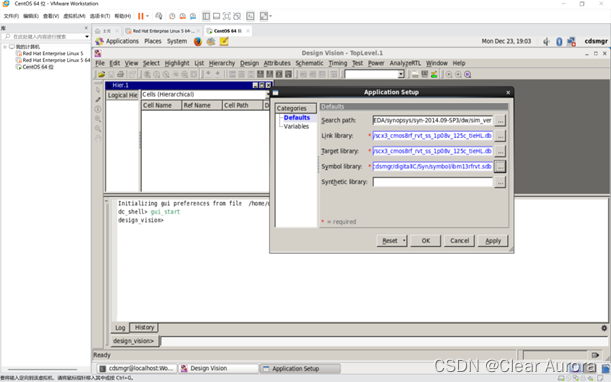

3)File->Setup，设置综合时所要映射的在/home/cdsmgr/digitalIC/Syn目录下的逻辑单元库文件.db以及符号库文件.sdb，如图：

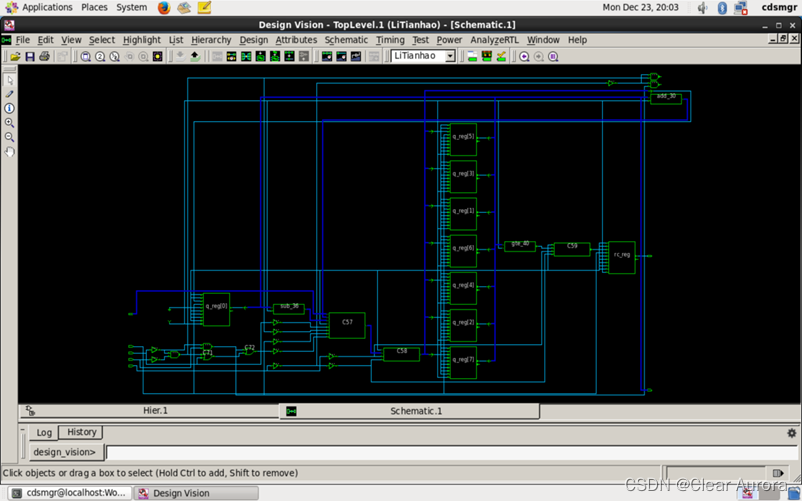

4)File->Elaboration，分析设计模型，进行综合前预处理，Create Design Schematic查看综合前电路图，如图：

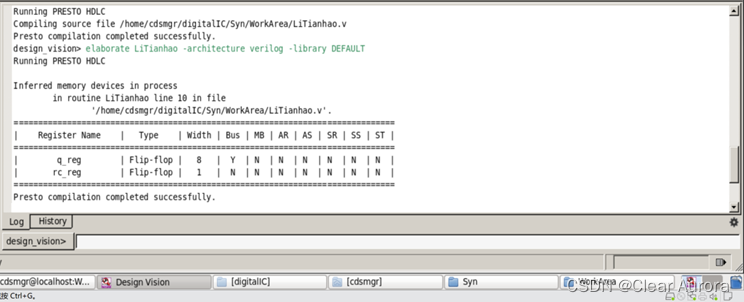

5)命令执行信息窗口显示了使用的寄存器信息和清零端信息（AR：asynchronous reset）如图：

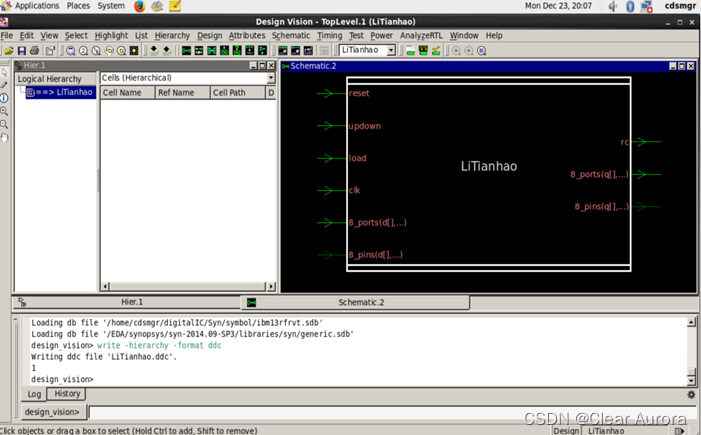

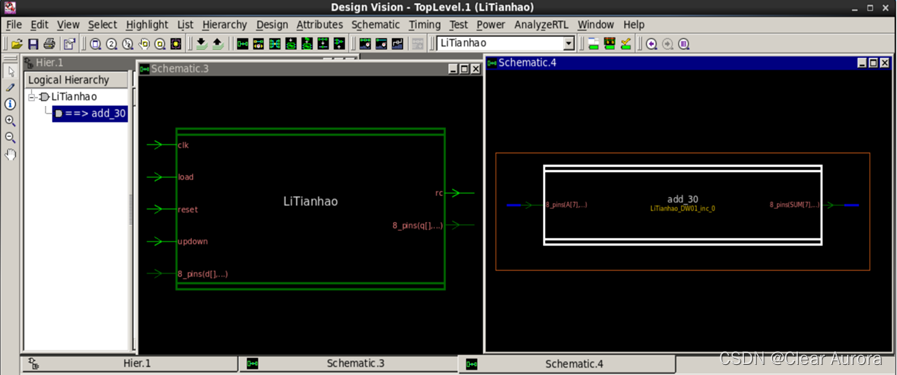

6)Create symbol view，生成综合前的电路元件符号如图：

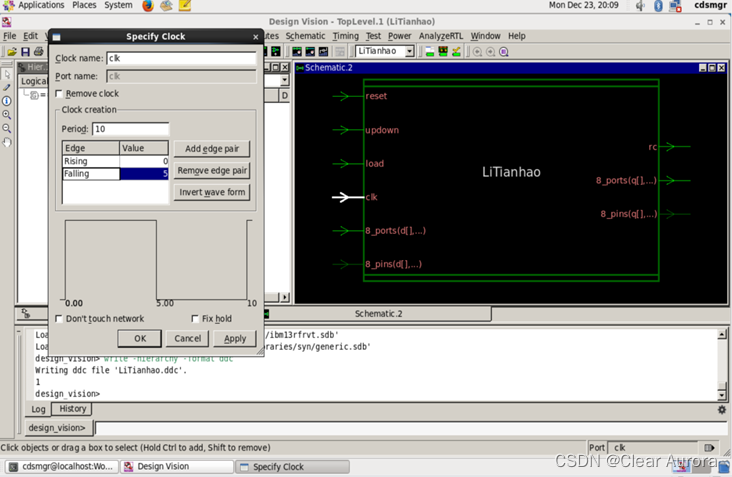

7)Attributes->Specify Clock ，设定时钟如图：（可在Attributes->Operation Environment 下设定输入延迟、驱动能力、连线负载等其他参数）

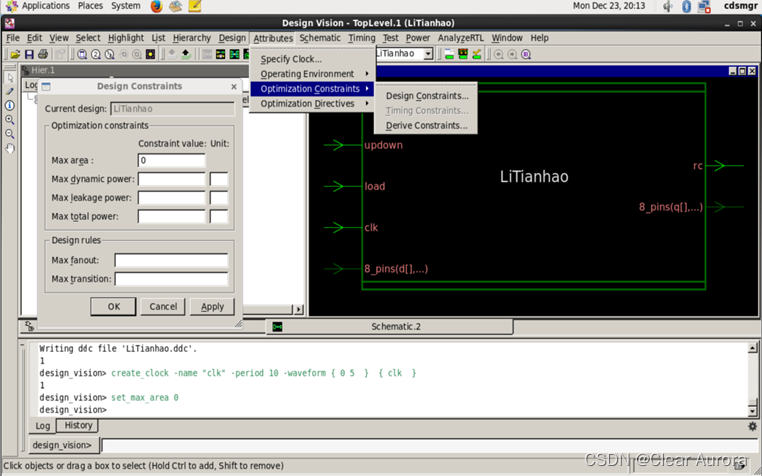

8)Attributes->Optimization Constraints–>Design Constraints，进行综合过程的条件约束设置，将面积优化到最小，如图：（可在Attributes->Optimization Constraints下设定优化时间等参数）

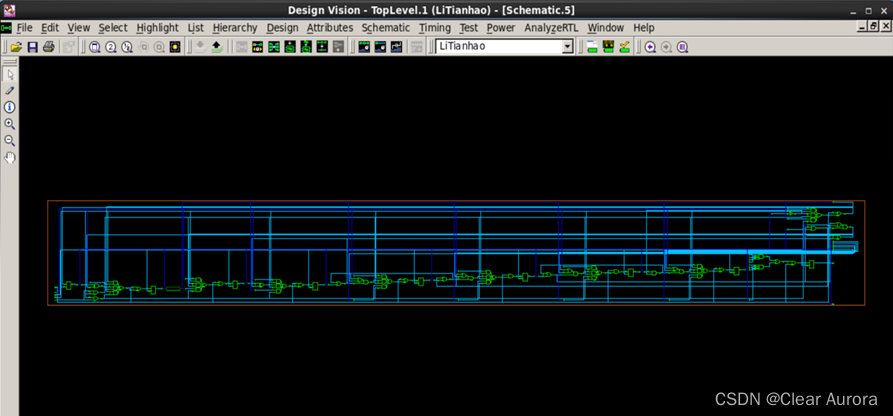

9)Design->Compile Design 进行编译后，综合后电路图与电路元件符号如图：

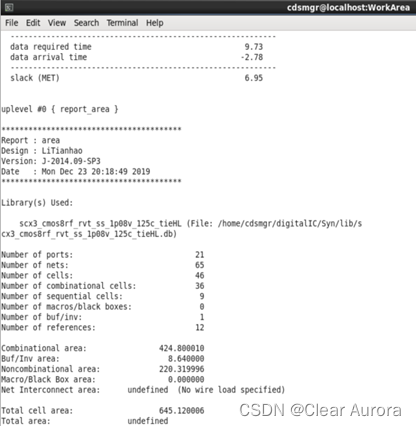

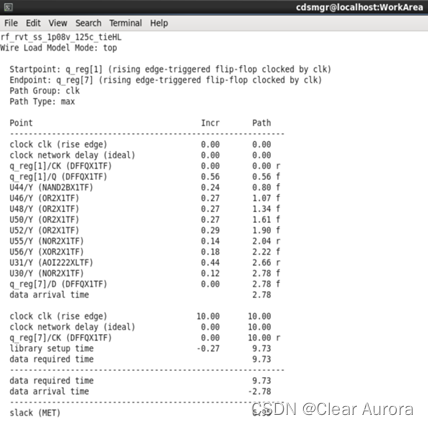

10)Timing->Report Timing Path，报告时序信息如下一图，其中slack（MET）大于0，满足设计时序要求；Design->Report Area，报告面积信息如下二图：

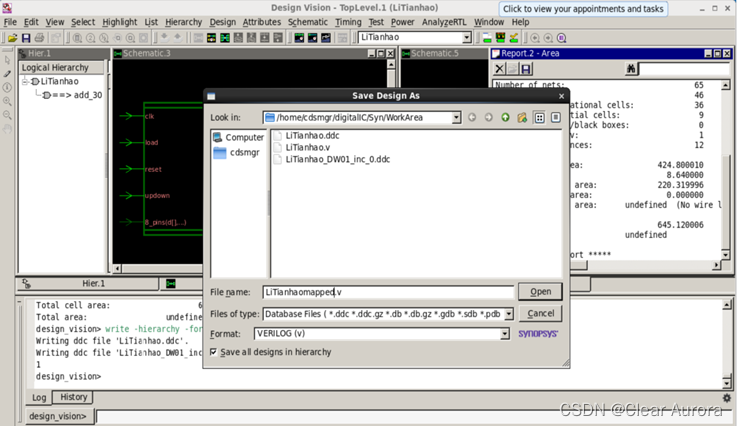

11)File->Save as，保存综合后网表文件LiTianhaomapped.v

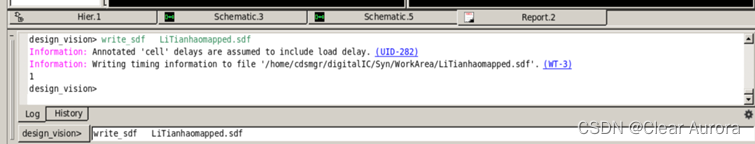

12)命令行键入write_sdf LiTianhaomapped.sdf，保存延时信息：

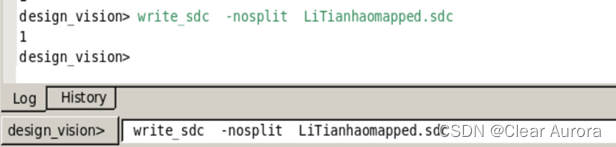

13)命令栏键入write_sdc -nosplit LiTianhaomapped.sdc ，保存时钟设计约束条件：
14)综合完成。在工作目录下找到综合后网表文件LiTianhaomapped.v和时钟约束条件文件LiTianhaomapped.sdc，用于后面的布局布线。

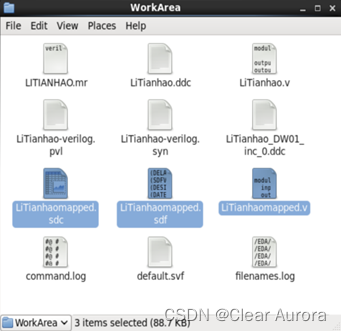

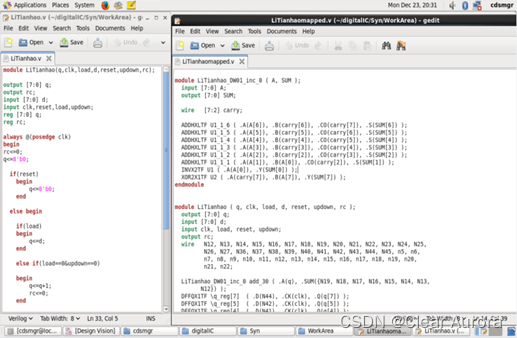

15)在工作目录将综合后的模块名改为和文件名一致（LiTianhaomapped），如图：
3、自动布局布线：

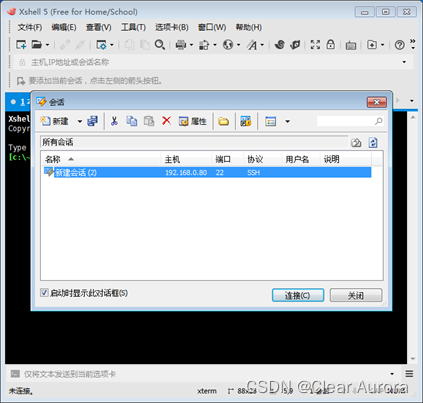

1)Xshell5—>属性，设置主机地址，然后点击“隧道”，勾选Xmanager，连接主机并登录，如图：
2)使用vi编辑器将综合后网表文件LiTianhaomapped.v和时钟约束条件文件LiTianhaomapped.sdc以及LiTianhaomapped.sdf文件导入主机，分别如下三图：

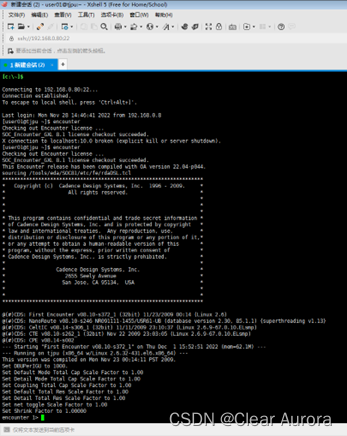

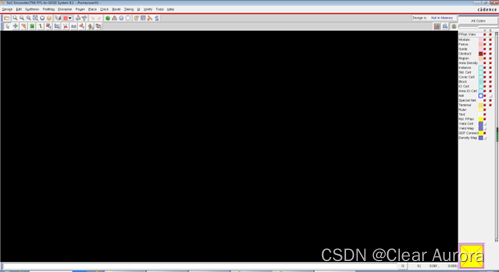

3)键入 encounter 命令启动用户图形界面如下两图：

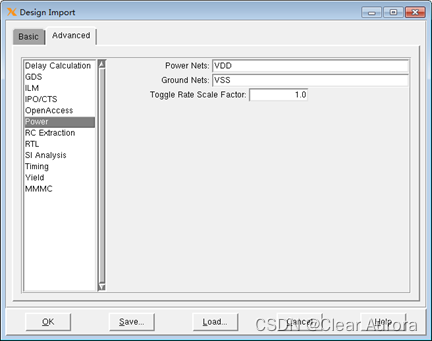

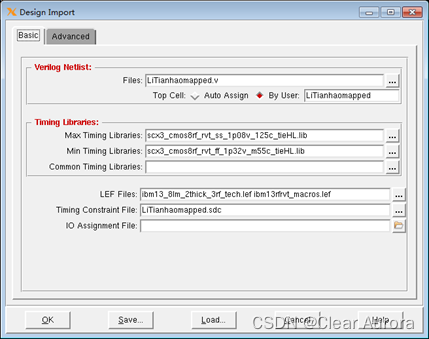

4)Design-> Design Import 设置输入文件，同时Advanced --Power设置如图：
Advanced --RC Extraction设置与Advanced --SI Analysis设置如下两图：
5)Save保存为LiTianhaomapped.conf文件，之后OK，得下图：

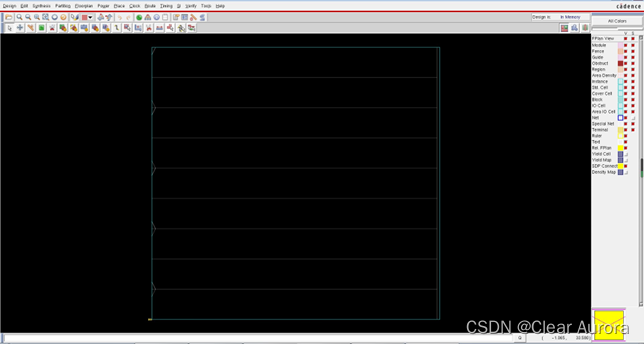

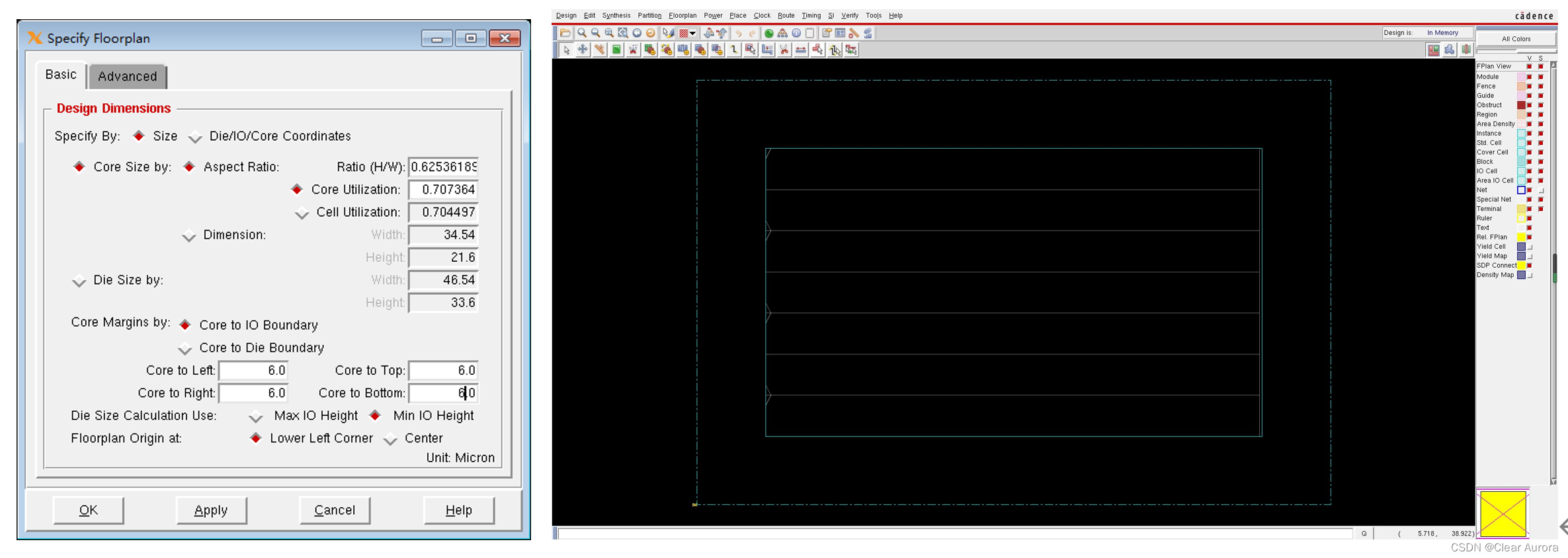

6)FloorPlan -> Specify Floorplan 进行版图的平面规划，设置与结果如下两图：

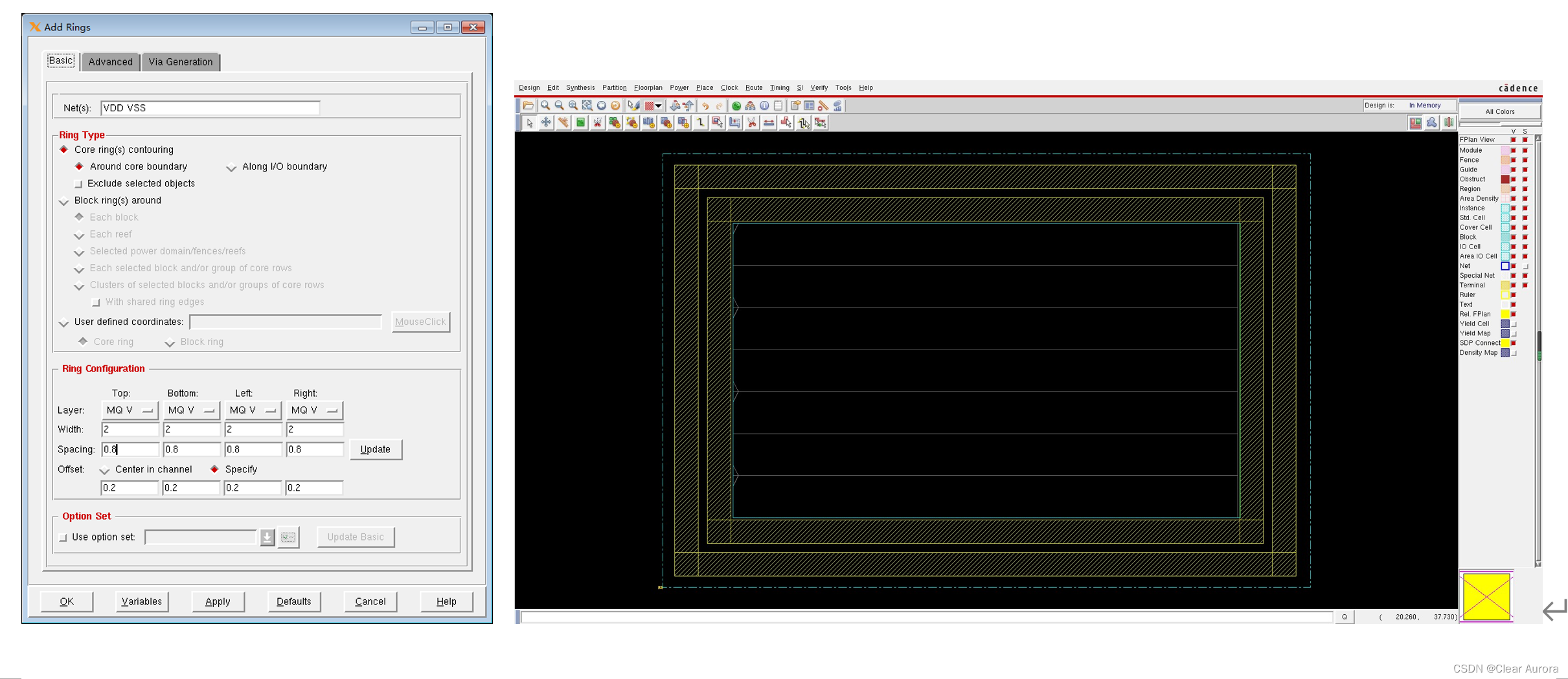

7)Power -> Power Planning -> Add Ring 添加电源线，设置与结果如下两图：

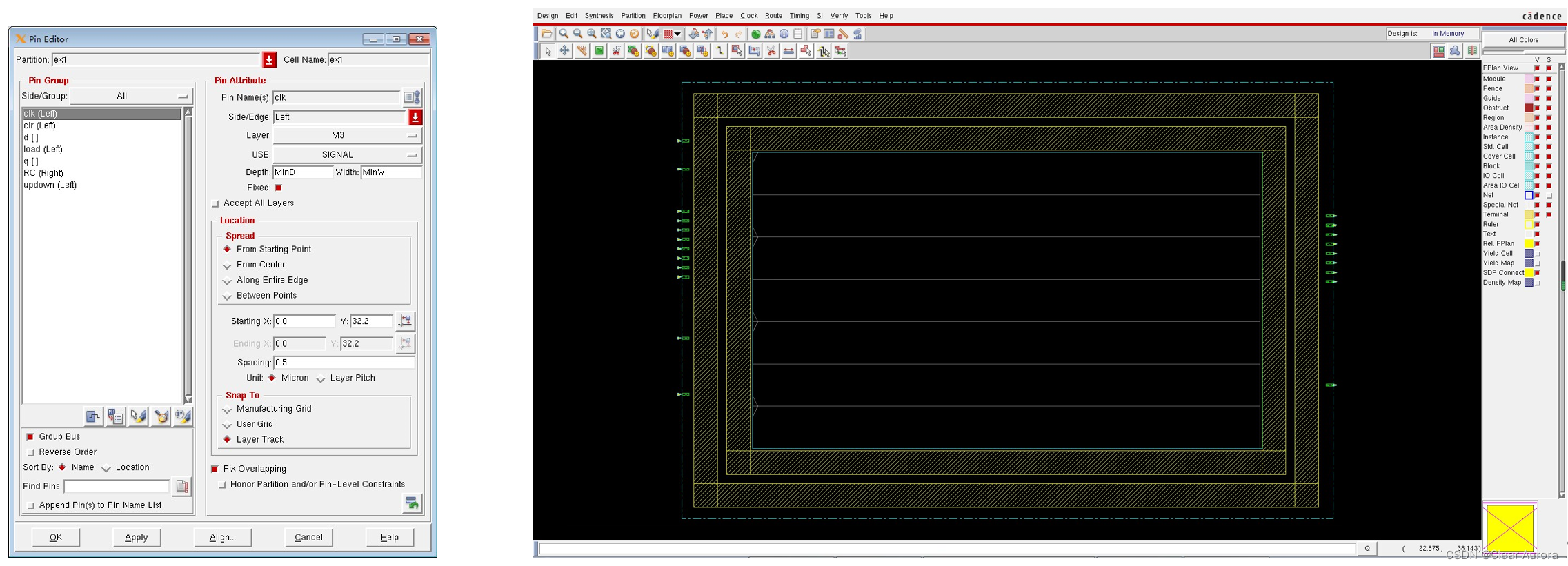

8)Edit -> Pin Editor进行端口定位，逐一设定各个端口的方位和使用的金属层、端口坐标，设置与结果如下两图：

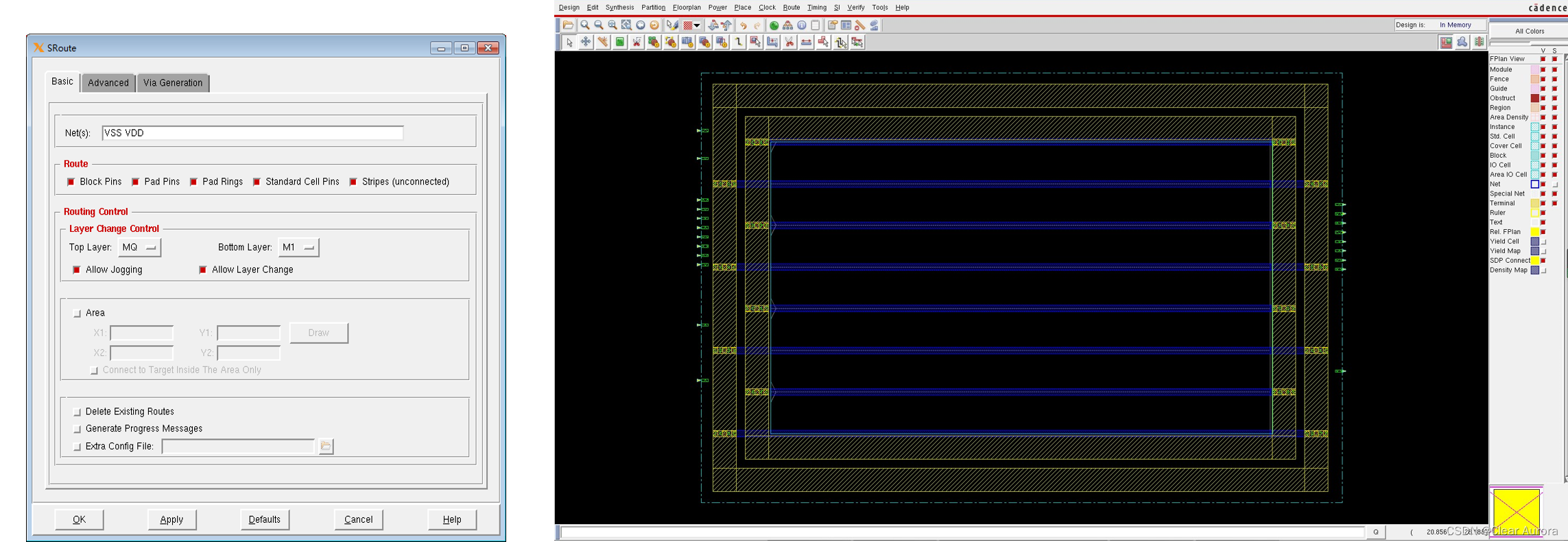

9)Route -> Special Route进行布线，设置与结果如下两图：

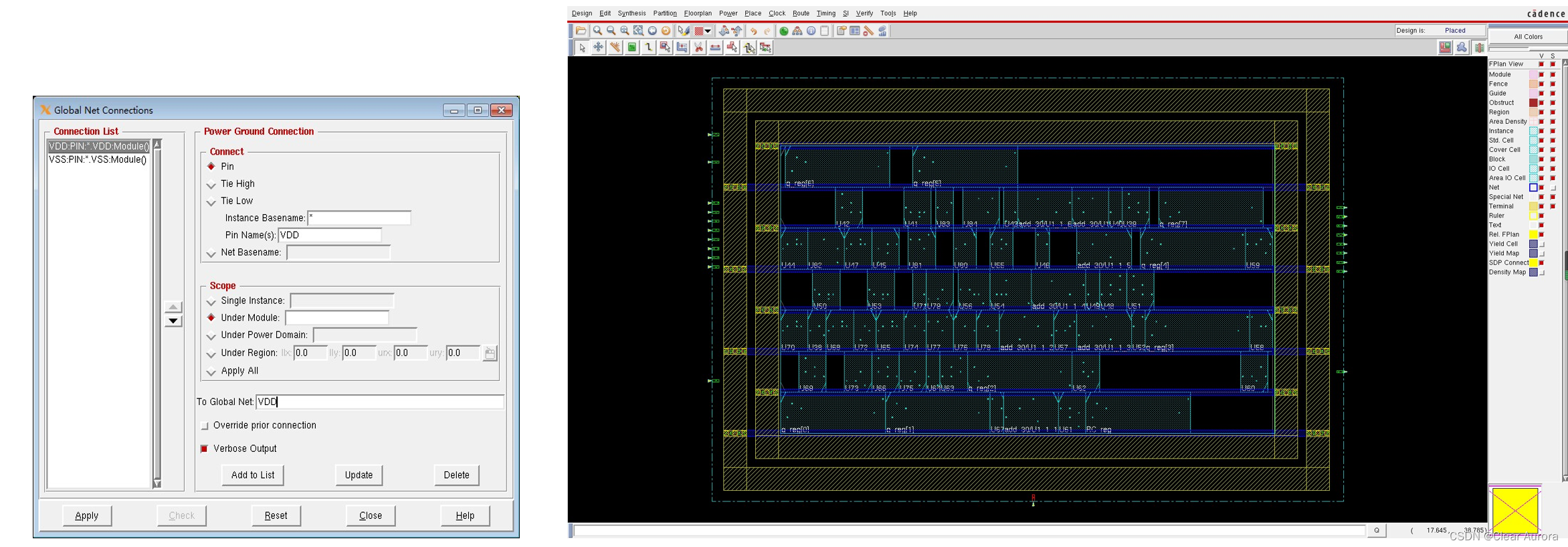

10)FloorPlan -> Connect Global Net连接所有电源和地，如下左图，Place -> Place Standard Cell，把标准逻辑单元放入，结果如下右图：
11)Route -> Trail Route 进行布线，连接所有标准单元，如图：

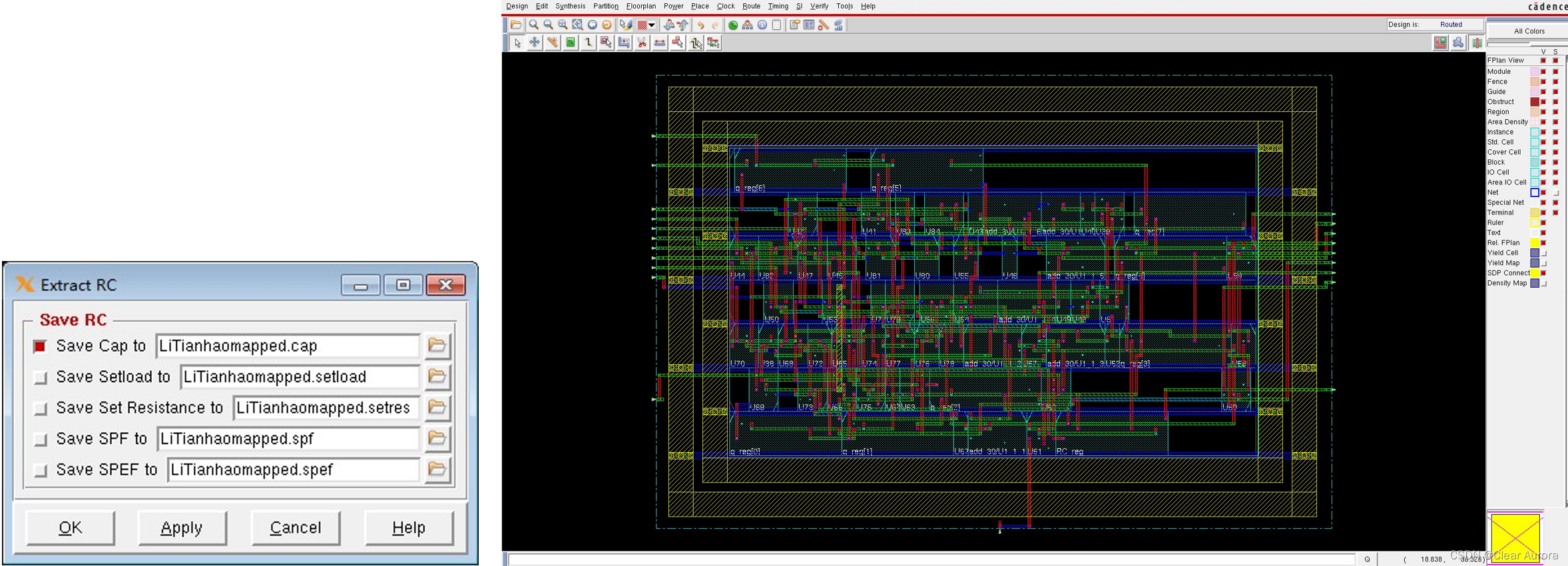

12)Timing -> Extract RC抽取寄生参数，如下左图，Route -> NanoRoute -> Route进行精确布线，结果如下右图：

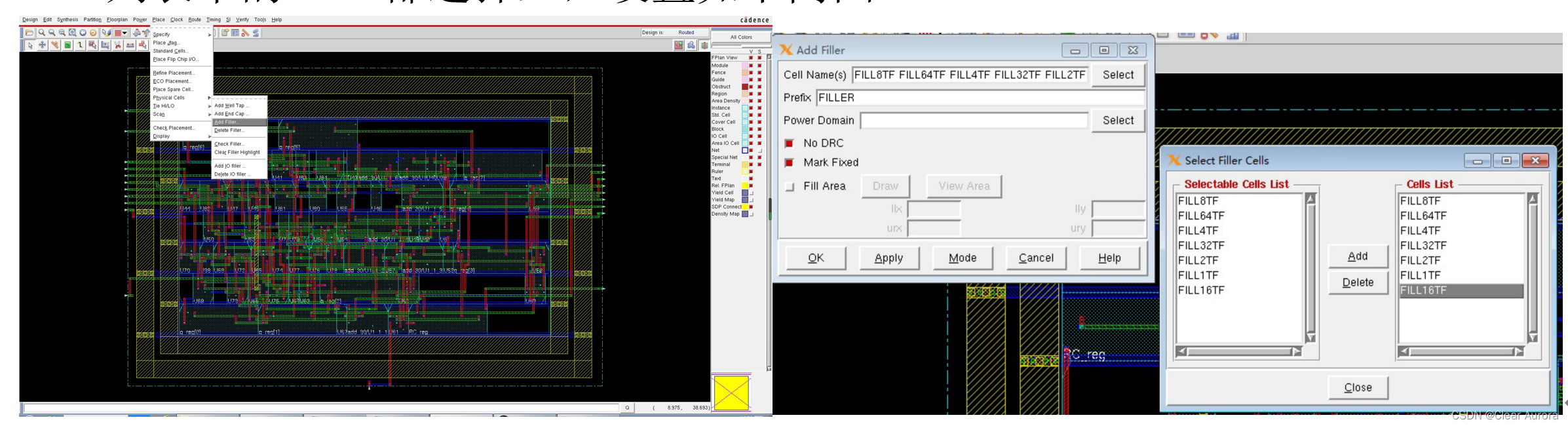

13)Place—>Physical Cells —>Add Filler，在Cell List栏选择Filler的Cell名，将Cell列表中的Cell都选择上，设置如下两图:
给Core中加入Filler，添加完Filler的版图如下：
14)Verify进行几何形状验证及连接验证：Geometry、Connectivity，如下两图：
15)输出布局布线后网表文件（.v）及时序信息文件（.sdf），Timing→ Extract RC，保存spf，spef文件。如下两图：
16)输出版图信息（.gds）：Design →Save →GDS，保存GDSII格式版图文件，命名为LiTianhaomapped.gds，Map File选择streamOut_IBM13.map，如图:

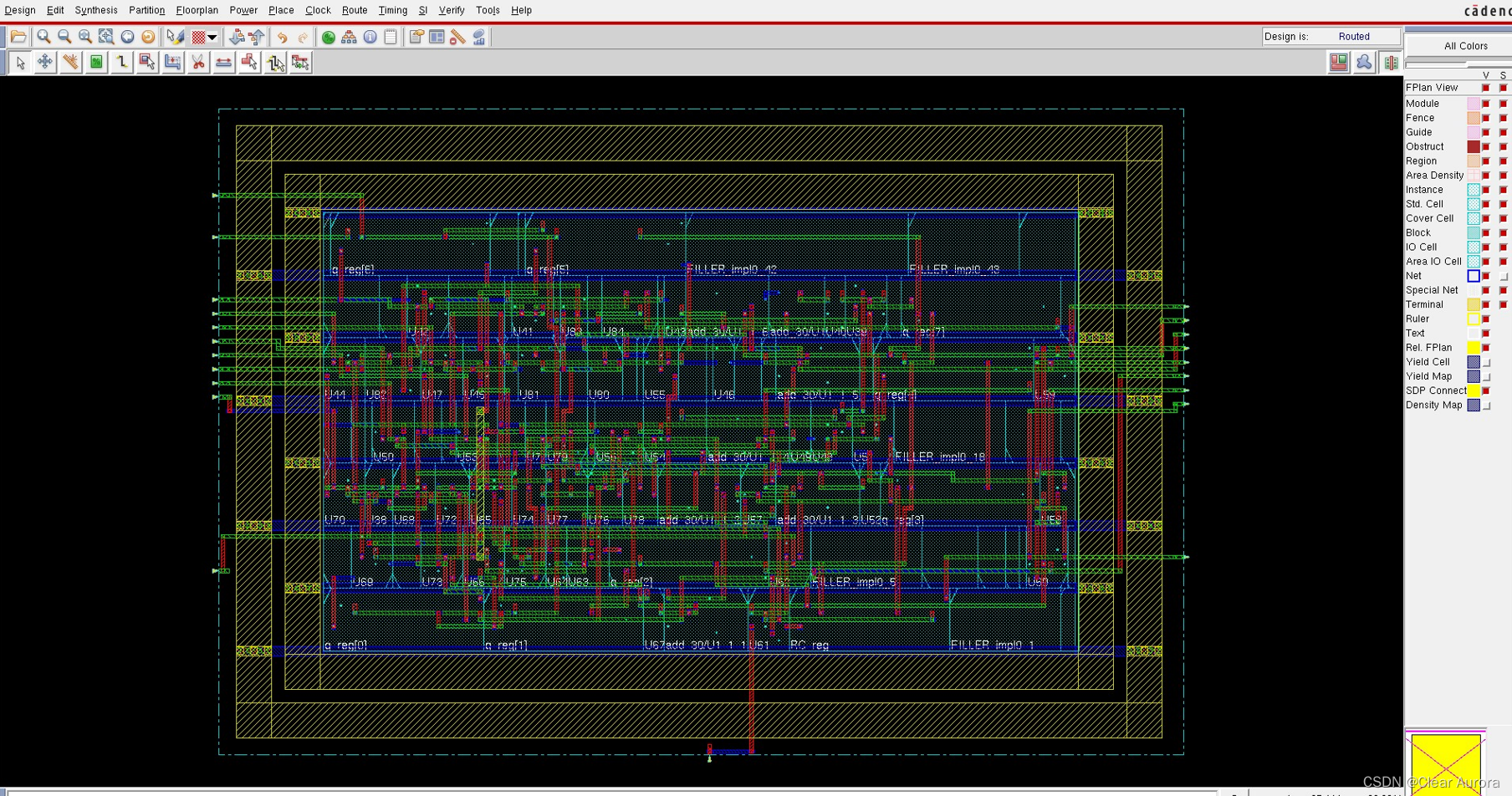

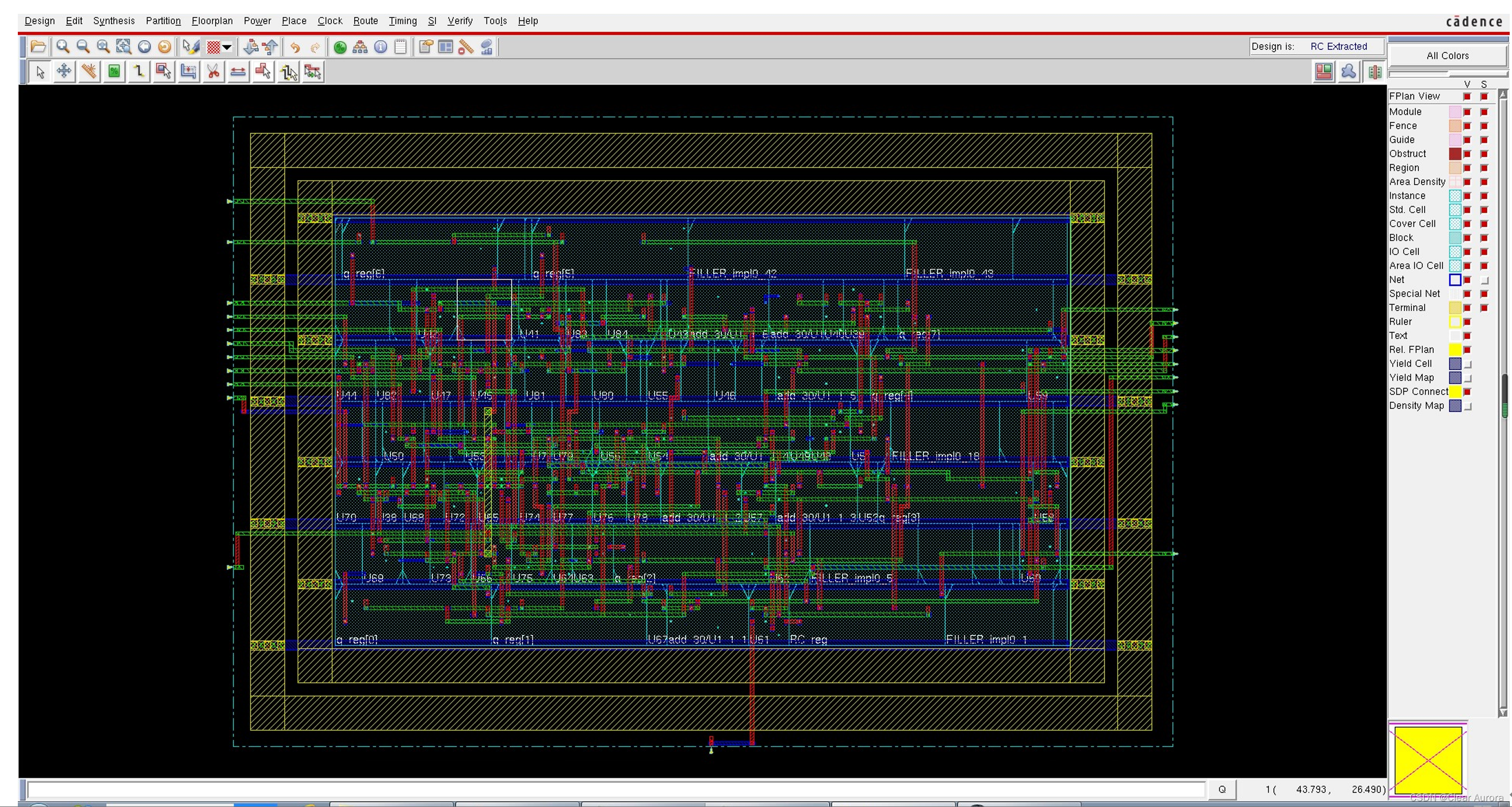

17)最终版图如下：
