在日常生活中，小到电动玩具，大到电动汽车，永磁电机的身影可以说是无处不在。有刷直流电机、无刷直流电机、永磁同步电机由于其结构和输出特定的不同也被应用到不同的场合。如果你经常拆一些玩具和家电，就会看到大量的有刷直流电机和无刷直流电机，而永磁同步电机主要应用在高精度的工业伺服和电动汽车领域。本文就从电机的结构和控制方面，对这几种常见的永磁电机做简单的梳理和归纳。
有刷直流电机是结构和控制最简单的直流电机，电机主要依靠电刷进行电流换向。使用一个电磁继电器或者半导体开关即可对其进行启停控制；如果有正反转要求，则需要4颗半导体开关器件构成H桥的形式进行正反电流的控制。使用半导体开关可以很方便的实现有刷电机的调速（通过控制PWM的占空比进行调节），因此基本上现在对于有刷电机都是采用功率MOSFET进行调速和控制。

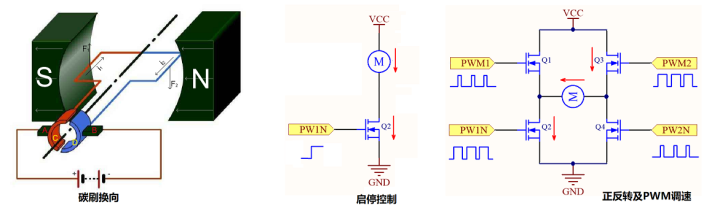

图1.1 有刷直流电机及其控制
有刷电机的电刷是一个易损件，因此有刷电机的使用寿命有限，并且碳刷换向过程中释放出电火花无法应用在类似煤矿、油田这类具有易燃易爆物质的场景中。无刷直流电机（BLDC）的出现得益于开关半导体和电机控制芯片的发展，无刷直流电机取消的电刷换向，而使用功率半导体进行换向，驱动拓扑几乎都是三相两电平的结构，也就是我们常说的三相桥。（更多的电机控制拓扑，关注我！后续带你探讨！）通过控制三相桥的导通时序和方向，产生牵引转子永磁体的磁场，在三相桥的切换过程中能够保持定子磁场和转子磁场一个相对比较稳定的位置（90°±30°），如图1.2所示。关于定子磁场如何根据转子进行旋转的，推荐阅读：【无中生有】旋转磁场的诞生

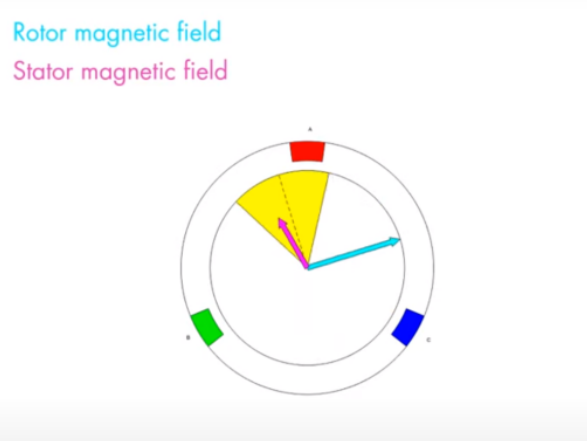

图1.2 无刷直流电机的控制扇区
无刷直流电机转子是含有永磁体的，那么这和我们经常听到的永磁同步电机（PMSM）有什么区别呢？拆文解字来看：“永磁”-两种电机都是永磁电机；“同步”-无刷直流电机稍微有点不同步（定转子夹角：90°±30°）。从字面意义上并不能完全区分这两种电机的不同，实际上我们区分这两种电机的主要依据是：电机的反电动势波形！ 如图2.1所示，BLDC的反电动势波形是“梯形波”，PSPM的反电动势波形是“正弦波”。
图2.1 BLDC 和PMSM反电动势波形
那么是什么导致这两种电机的反电动势波形的不同呢？反电动势波形的控制属于电机设计过程中的关键，电机的定子排布和转子的磁场排布都对最终的反电动势波形产生影响，这里不展开讨论。如图2.2，我们大致感受下两种电机的结构差异。无刷直流电机的结构相对比较简单，定子线圈大多采用图2.1左所示的集中式绕组结构，该结构工艺简单，成本低廉，是应用范围最广的BLDC定子结构。而永磁同步电机的定子绕组更加“分布、均匀”，直觉上来看PMSM运行应该更加安静、顺滑。
图2.2 BLDC 和 PMSM定子线圈结构
对于BLDC和PMSM在电机控制上有一定的区别和联系，从外面来看硬件差别不大，都是采用三相桥的结构，通过控制PWM进行调速。但是如果我们稍微深入了解下控制的技术细节，就会发现这两种电机的控制策略和成本还是存在很大的区别。
不管是对BLDC还是对PMSM的控制，都需要知道转子的位置，有了转子的位置信息才能够确定三相桥的开关状态，从而控制定子的磁场方向。 由于BLDC的反电动势是梯形波，存在这样快速的“换向点”，因此检测BLDC的位置相对来讲是比较简单：可以在定子内嵌入逻辑霍尔传感器，检测转子磁钢的位置进行直接的定位；也可以通过检测反电动势的换向点进行无传感器的位置检测。根据反馈的位置信息，进一步对BLDC的通电时序进行控制，如图3.1所示。我们可以看到该控制方法关键在于：相与相之间两两导通，另外一个线圈不流过电流，可以作为反电动势的检测“传感器”。该控制的本质还是基于位置信息的通电逻辑控制，因此该控制方法对芯片的要求极低，并且不需要额外的传感器成本，因此是BLDC最主流的控制方案。但是该控制的颗粒度很大，一般来讲转矩脉动和噪音都是比较大的，对于大功率，高性能的应用场合出现的频率比较小。
图3.1 六步换向示意图
磁场定向控制（FOC）的基本原理：通过高精度的角度解析，产生和转子相对静止的控制磁场，实现对PMSM的像素级控制。关键的关键就是对电机转子的位置信息获取，一般来讲有如下几种方案：
位置编码器：通过高精度的光栅感应定子旋转过程中引起的数字编码变化，从而解析转子位置信息，一般应用在高精度的伺服系统中。
Hall磁编码器：通过在电机轴的端部安装的永磁体旋转，引起Hall传感器的磁感线变化，从而解析转子位置信息，一般应用在中小功率泵类驱动系统中。
旋转变压器：电机轴的旋转引起旋转变压器感应电压的变化，通过一定的解码算法，从而解析转子位置信息，一般应用在高可靠性、高寿命的电动汽车系统中。
观测器位置算法：这是一种无位置传感器的方法，通过电机模型的建模计算出反电动势的变化，从而解析出转子的位置信息，该方法可靠性高，成本低，维护方便，也是电机控制最火热的方向。笔者认为，该方案主要取代的是Hall编码器的应用市场，对于高精度，高可靠性，快速动态性能的场合应用还是比较有限。
FOC的基础磁场控制逻辑如图3.2所示，依然使用最基础的6扇区，但是和Six-Step 控制不同的是，三相桥都参与了磁场控制，并且可以通过矢量合成的方式可以做到任意角度的磁场控制。关于FOC控制，相关的研究、论文和实践可以说是“汗牛充栋”，本文不展开进行具体控制策略。关注我，后续我们有时间，继续探索！

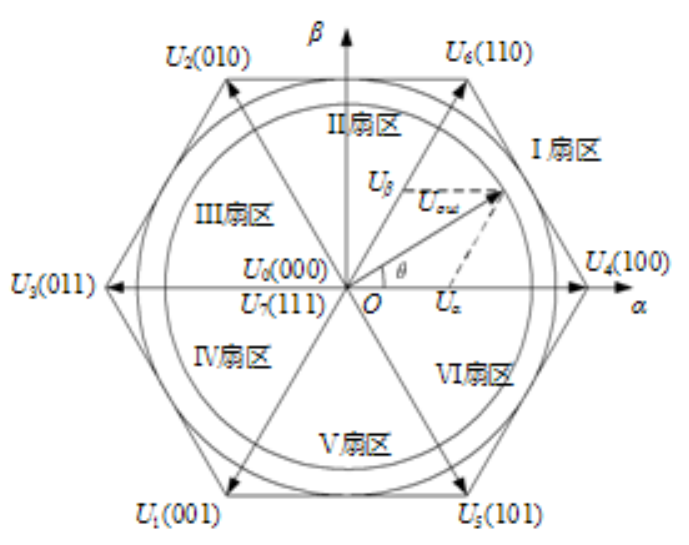

图3.2 FOC的矢量合成示意图
在小电机的应用中，BLDC越来越广泛，对其要控制要求也是越来越高：既要低成本，也要静谧性！我们知道Six-Step的转矩脉动很大，电机功率小的应用还能忍受，电机功率稍微到几百瓦这个量级，噪音成为了产品的短板！因此，很多厂家也推出了类FOC的控制方案去控制BLDC，这类方案在不增加系统成本得前提下，使BLDC运行的更安静！ 所谓类FOC，其实最主要的就是我们把BLDC的角度进行更细的划分，那么这个更细角度主要是靠：猜！通过反电动势检测，我们能够检测出60°的反电动势换向点，那么在这个60°之间的角度，就要根据电机的运行速度和状态去插值，从而产生类似的平稳的“定向磁场”。 现在还有一个问题，就是三相都参与调制的情况下如何检测反电动势换向点？可以采用低成本数字Hall芯片进行磁钢位置检测，也可以通过驱动的适当控制，检测反电动换向点。如图3.3所示，是ELMOS所采用的一种的算法：就是在死区时间段内，检测相电压信号，从而获得相电流的方向信息，进而找出相电流的过零点。从相电流推断反电动势过零点，可以预见该方法的环路响应是比较慢的。
图3.3 ELMOS 反电动势过零预测
本文简述了常见的永磁电机的基本类型：有刷电机、无刷电机和永磁同步电机。分别从电机结构，反电动势波形和控制方法上进行了比较，对其应用的场景和范围进行了总结。 关注我！后续带你了解更多最硬核的硬件电子技术！
