一、前言
本文作者参与了十三届蓝桥杯EDA赛项，通过自我准备成功拿到省一，最终获得国奖
本文将对如何准备省赛国赛及本届省赛国赛难易度进行一些简单分享，希望能够为广大学子更好参与这项赛事，使用好嘉立创EDA平台进行原理图设计和PCB设计有一定的借鉴价值。
二、学习资料及题型讲解
1.视频资源
这是某站上的2个关于EDA设计的视频讲解，这2个视频听个3-4遍，将一些大概知识学会，就可以得到PCB的基本分。
2.选择题
通过对往年真题分享一共就4类题目
元器件基本知识、数模电、原理图原理、软件使用。
首先元器件：如电容、电感、电阻的基本作用及识别种类和读大小
其次：数电模电主要考放大电路及三极管基本知识都很简单
然后：对赛题所给的原理图能够识别引脚等常规知识
最后：对要求的软件要熟练使用，考试可以在软件内自行查找
后续我会将往年收集的资源放到我的主页，大家可以下载
3.元器件设计
视频中都有介绍，多练多看，注意检查一下数值，这一错后面都错
4.补充原理图
对所需要的原理图进行连接，一般熟悉的电路如蜂鸣器、灯等简单电路需要自己去背一下，考试不会给参考电路，遇到不熟悉的一般会给手册，在手册中去找相应电路连接方法，最后实在不会看看原理图中的其他电路进行参考。连接完了就不要改了直接PCB。
三、所训练产生的pcb参考图

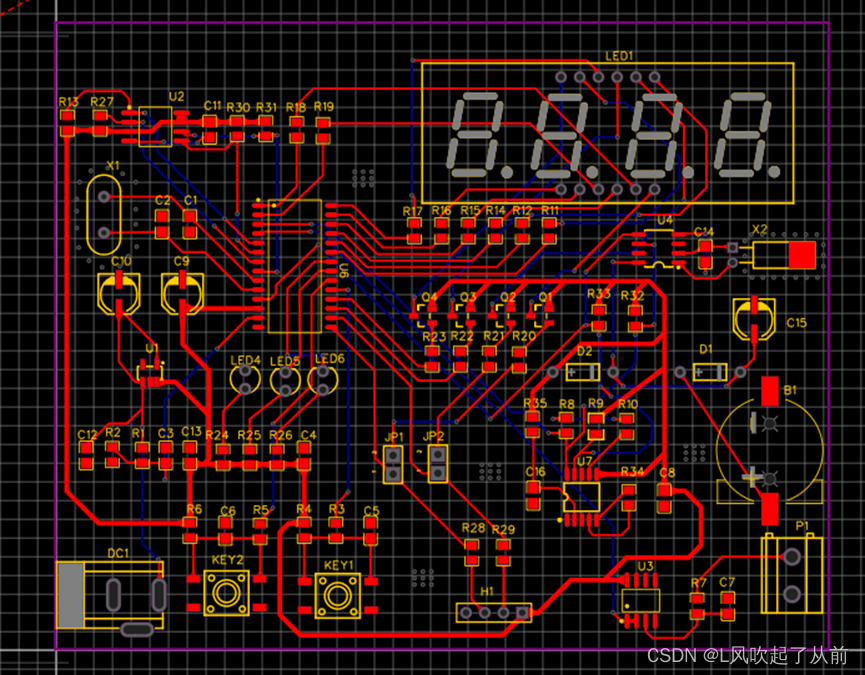

1.第十三届蓝桥杯EDA模拟题2

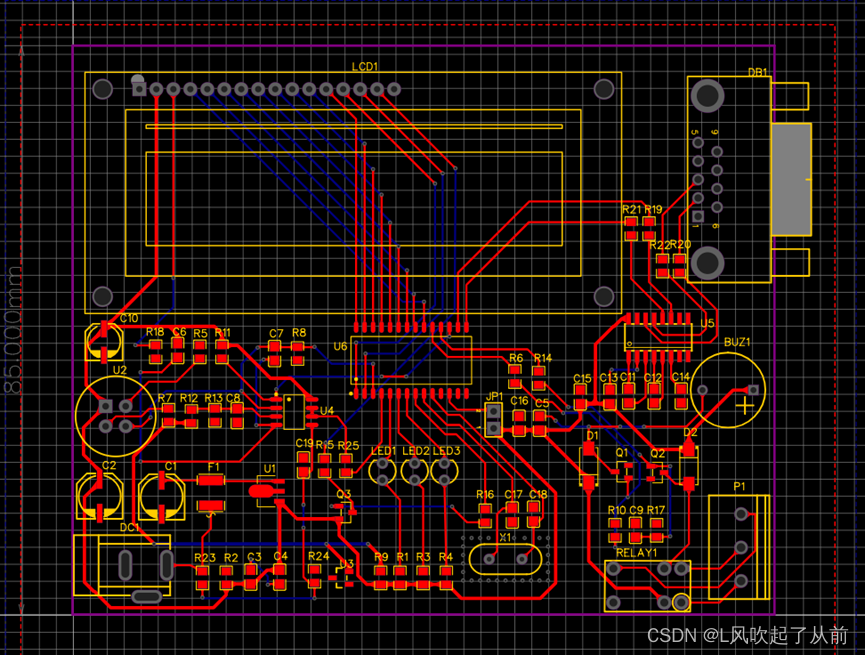

2.第十三届蓝桥杯省赛第一批

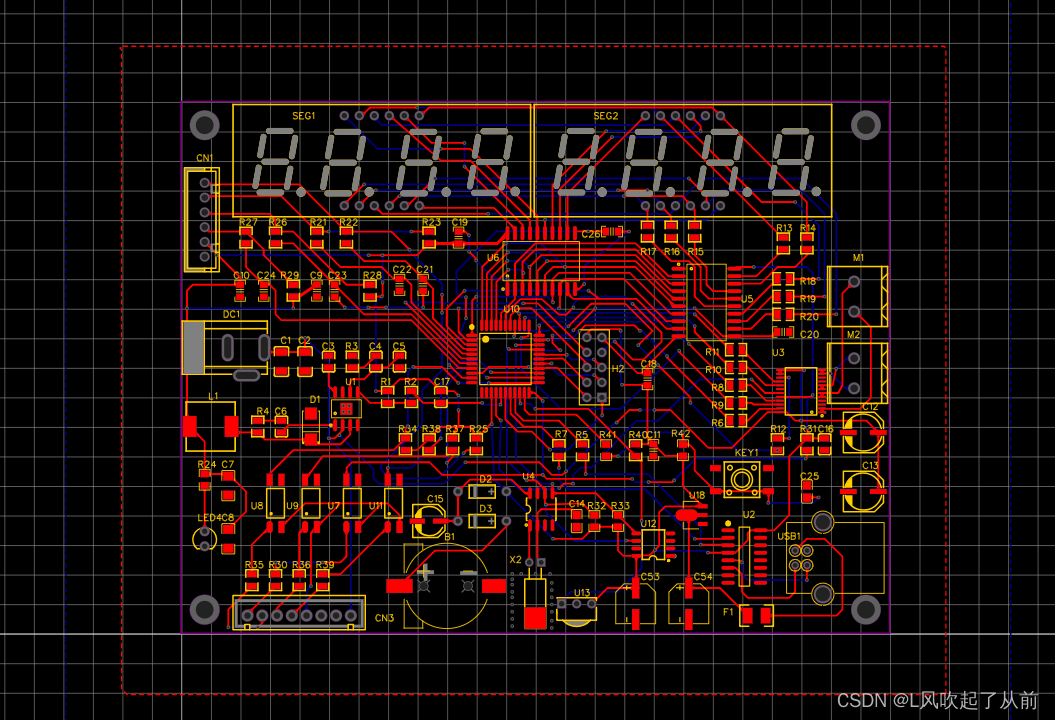

3.省赛第二批实战图

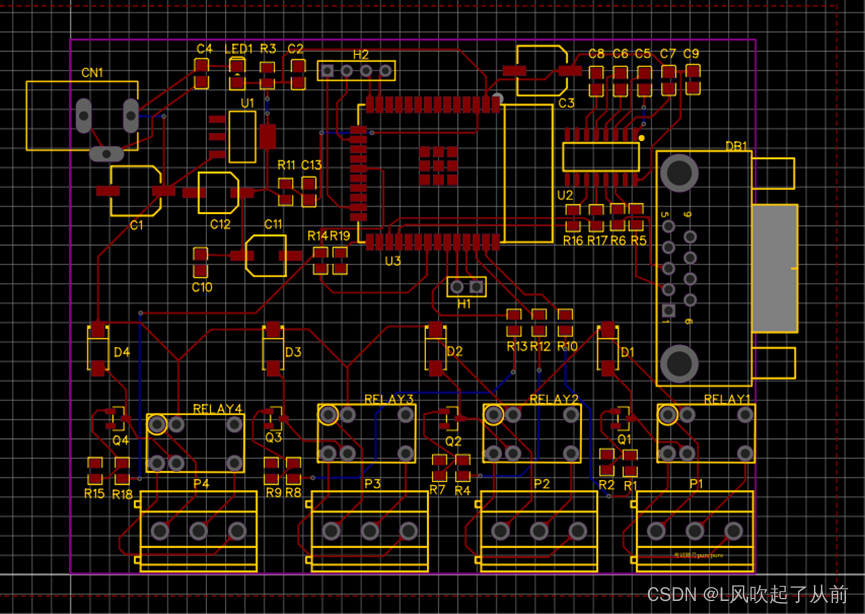

4.第十二届实战图

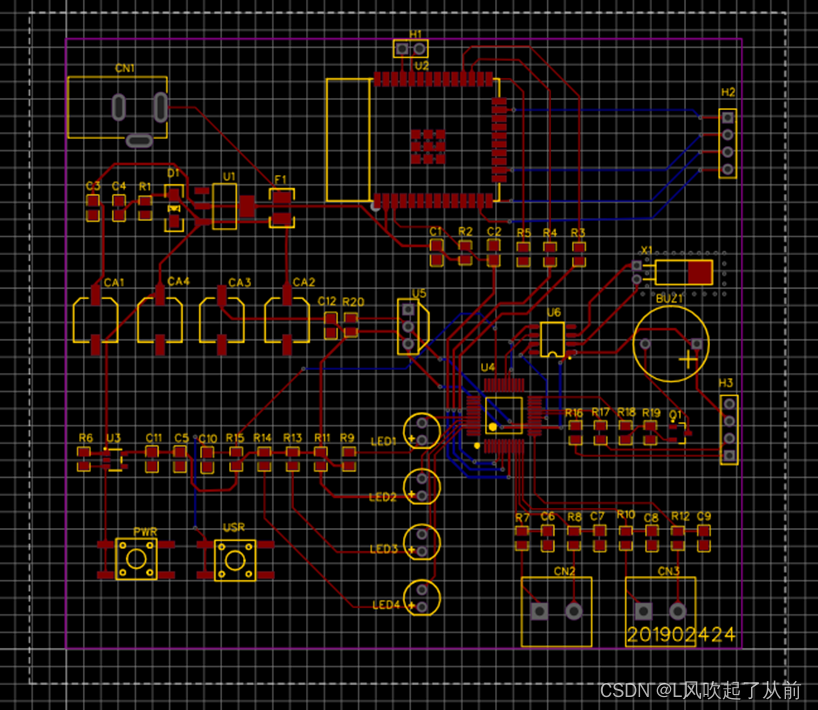

5.第十三届国赛
以上图片仅供大家参考，共同进步，希望大家都能拿国奖
4.4梯平台
还有就是有个与蓝桥杯合作的4梯平台，元器件真的少、题质量真的很低不要买
四、提高
1.省赛与国赛相比较时间充足更注重美观，注意元器件电容、电阻、电感摆放整齐，然后再就是走线注意美观。国赛走线更密集，时间上要紧迫，赛前要多画几套国赛题目，使自身熟练，掌握更多的走线技巧。
2.细节注意，晶振周围补一圈铜，空余地方打孔散热、电源线25mil等都可以加分。
五、总结
我本身准备的时间也不长，相对而言此赛项获奖容易，祝大家都能获得理想的成绩，此文仅供参考，大家有所的的话多多点赞，谢谢大家。
