基于Mac OS系统搭建51单片机开发环境

Ice Programmer 2024-07-12 原文

基于Mac OS系统搭建51单片机开发环境

Reason

本人是杭电计科学生，参加的智能小车队伍平时需要大量基于单片机的操作，目前使用的是MBP（冤种mac），网上大多又是基于Windows系统等开发方式，查阅了许多文章并结合他人方法总结记录下来，为以后回顾记忆。

一、安装homebrew

​ 因为后续编译器sdcc得使用brew来安装，所以得先配置好homebrew

​ 国内不用翻墙的下载地址（在Mac终端输入命令行）

/bin/zsh -c "$(curl -fsSL https://gitee.com/cunkai/HomebrewCN/raw/master/Homebrew.sh)"

二、安装编译器sdcc

​ sdcc可直接通过brew在终端内直接安装

brew install sdcc

然后在终端中输入来检验

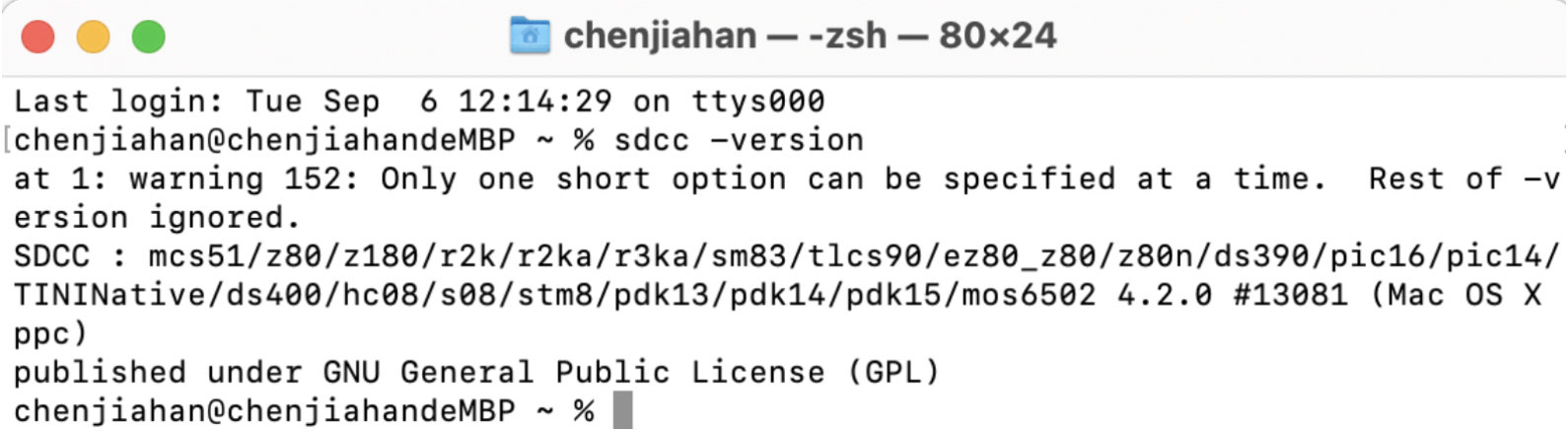

sdcc -version

​ 出现以下情况说明安装成功

三、安装CH341驱动

​ 为让开发版上的USB转串口模块成功连接到Mac上，我们需要CH341驱动来为Mac系统驱动

​ 下载地址：http://www.wch.cn/download/CH341SER_MAC_ZIP.html

​ 下载好后将文件解压双击.pkg结尾的文件开始安装，一直点下一步即可完成安装

​ 接下来将单片机连接到Mac上（我使用的是STC89型号的），输入一下命令来检验驱动是否安装成功

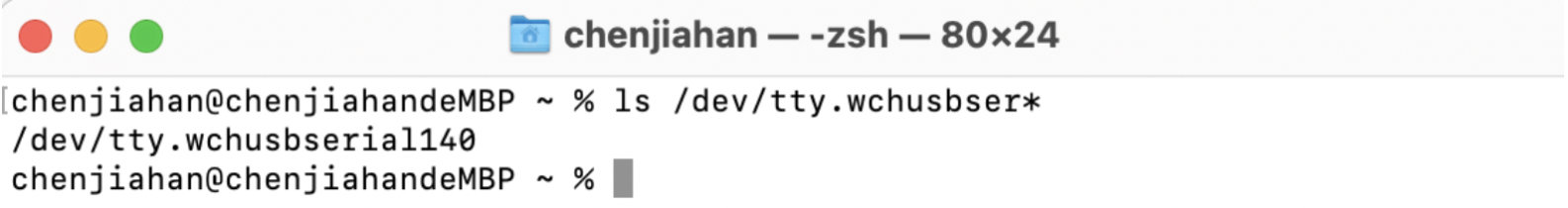

ls /dev/tty.wchusbser*

​ 如果输出一下数据，说明驱动成功

​ 注意⚠️：其中140代表串口号

四、安装烧录程序stcgal

​ stcgal 是 STC 单片机的下载工具，安装前需确保已提前安装好 python3，因为我的电脑已经安装好了，就不多赘述了。安装完成后再终端输入

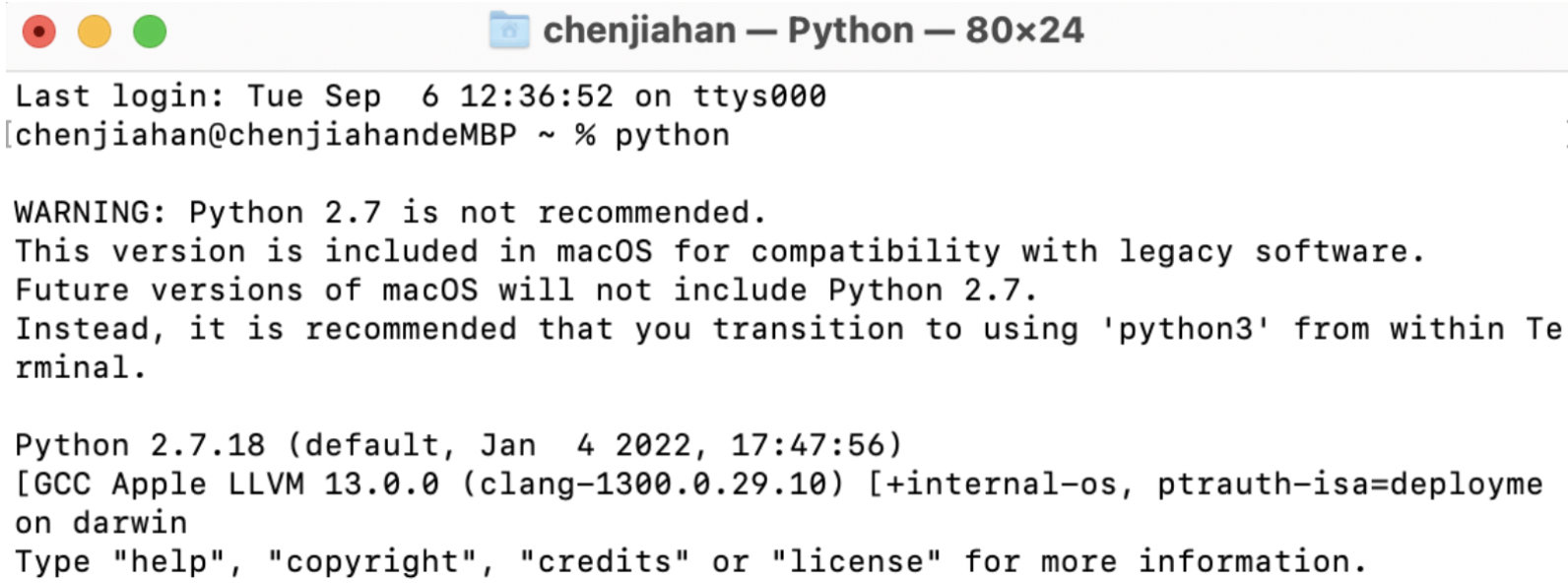

python

出现以上情况说明安装成功

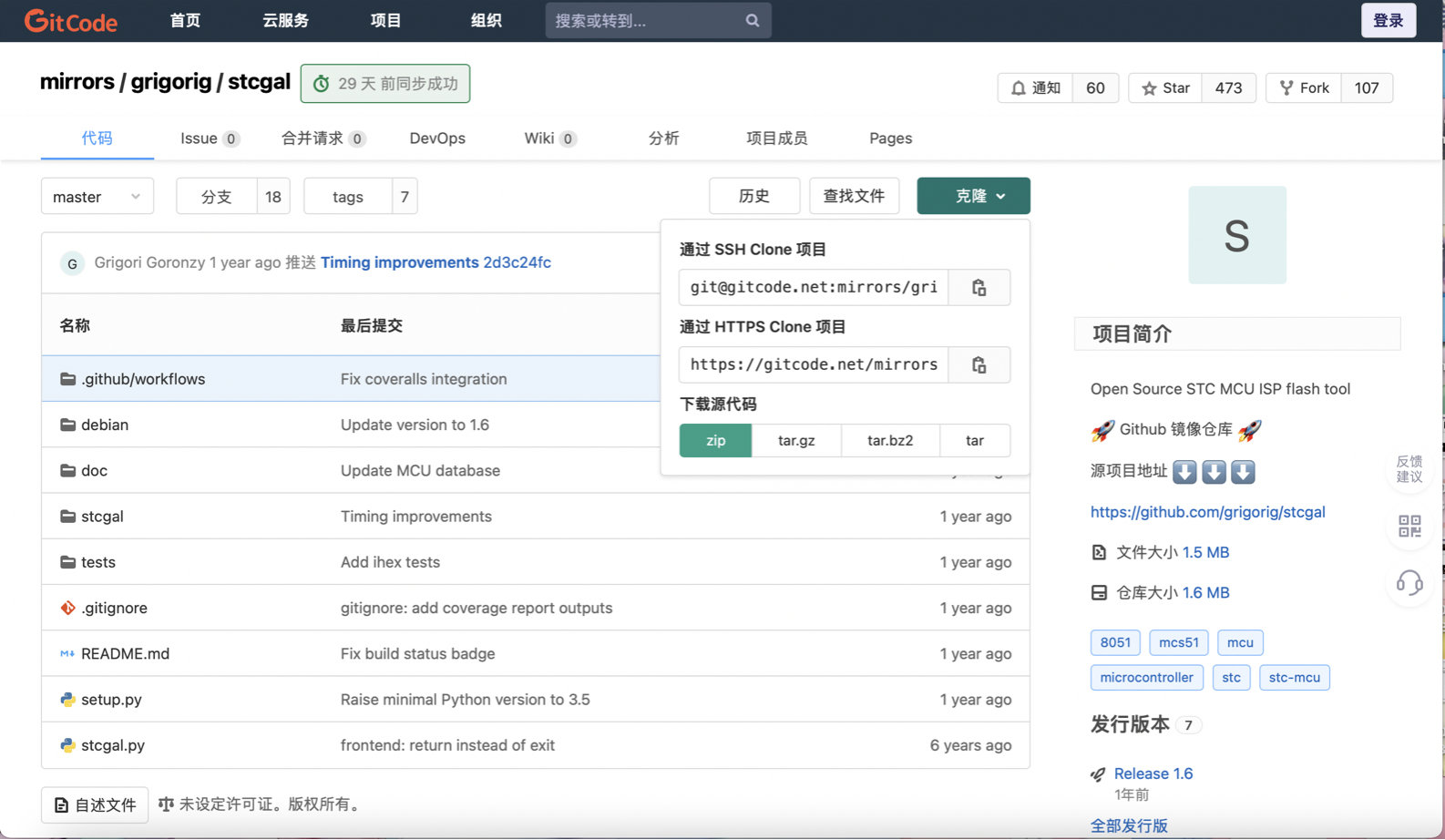

下载stcgal地址： https://github.com/grigorig/stcgal

​ 直接下载源码，解压文件即可，再在终端中cd命令进入解压文件夹（一直按tab键来补全路经）

输入以下两行代码即可安装

./setup.py build

sudo ./setup.py install

​ 再输入代码进行检验stcgal版本信息

stcgal -version

​ 到这里，关于STC单片机在macos上的总体环境已配置完成，开发环境搭建成功！接下来就是进行简单的调试

五、调试单片机

1.输入代码

在编译器上输入以下代码来用数码管点亮SSPAL（编译器我使用的是CLion），将代码以main.c的保存在桌面上
#include <8051.h>

unsigned char Table[] = {0x6D,0x73,0x77,0x30}; //对应SPAI四个字母

void Delay(unsigned int x)		//@11.0592MHz下延迟1ms
{
	unsigned char i, j;
	while(x--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}

void Turn_ON(unsigned int Location ,unsigned int Num1)  //点亮
{
	switch(Location) //片选
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=Table[Num1]; //段选
	Delay(1);
	P0=0x00;
}

void main() //主函数
{
	while(1)
	{
		Turn_ON(1,0);
		Turn_ON(2,0);
		Turn_ON(3,1);
		Turn_ON(4,2);
		Turn_ON(5,3);
	}
}

2.使用sdcc进行编译

​ 使用终端进入到代码的所在目录下，输入以下代码

sdcc main.c

​ 就可以发现文件夹中多出了一系列文件

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-H9qodVsv-1665533802021)(/Users/chenjiahan/Desktop/截屏2022-09-06 下午1.43.24.png)]

3.使用stcgal将代码烧录入单片机中

​ 输入以下代码

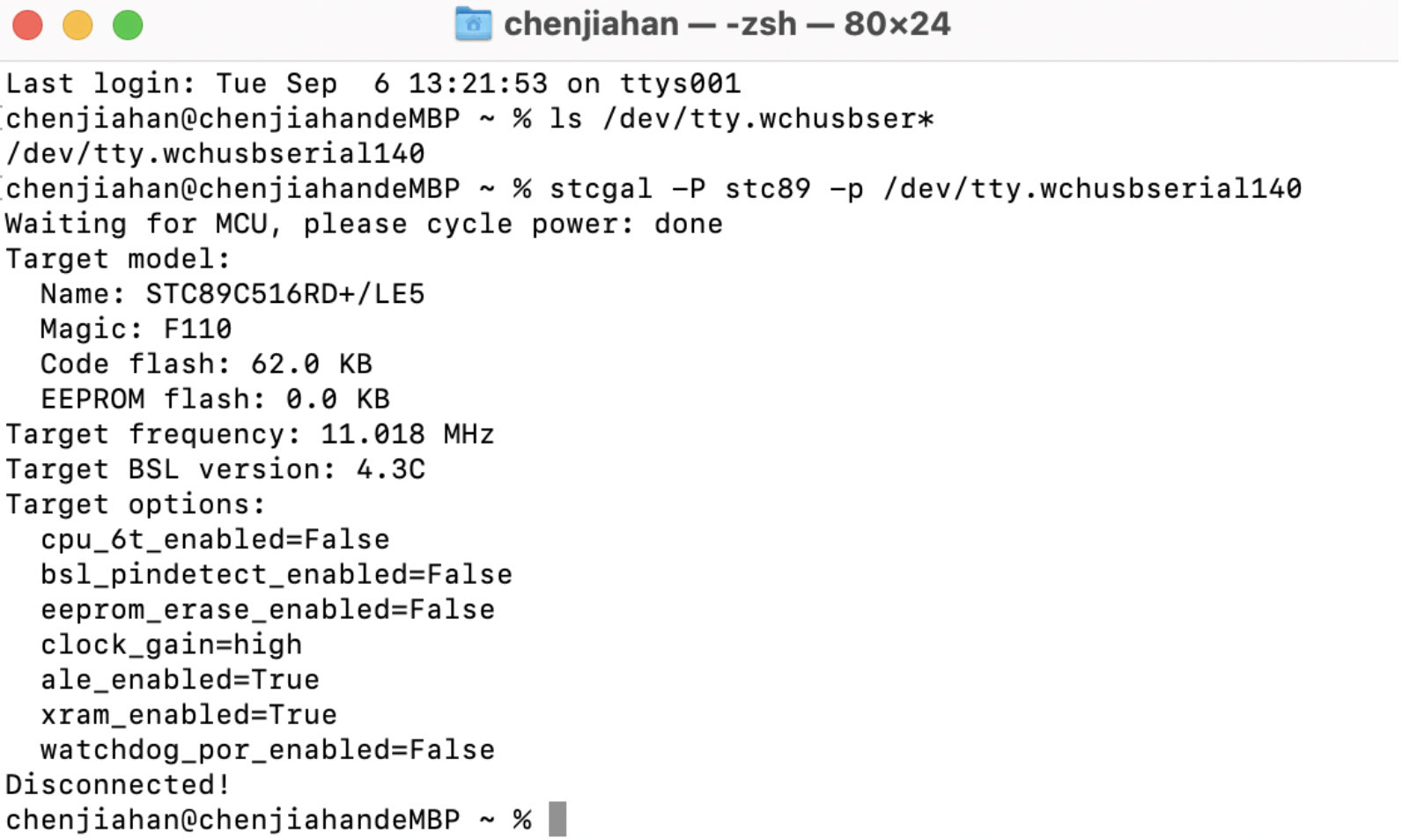

stcgal -P stc89 -p /dev/tty.wchusbserial140

​ -P后参数表示单片机型号，例如我的是STC89，-p后参数表示单片机串口号

​ 注意⚠️：在执行stcgal命令，需要给单片机断电再重新接电才能完成写入过程

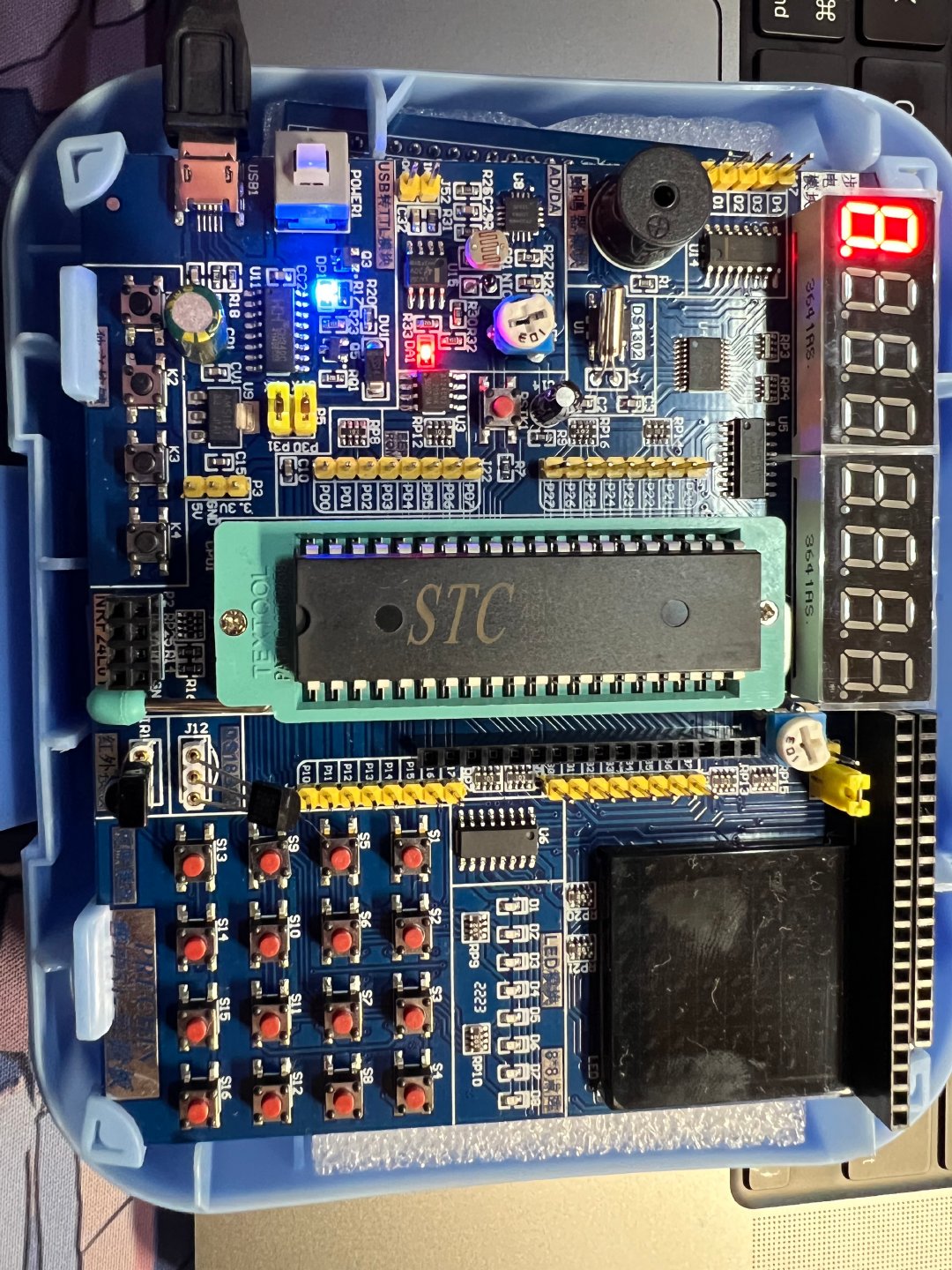

4.点亮了单片机上的SSPAL！

结语

​ 建议别买mac，我总共查阅了三天资料，试用了各种各样的方法，最终才找到了一种可行方案，哎！

​ 作者：IceMan

お疲れ様でした
