对于单比特数据，在慢时钟域到快时钟域的数据传输中，可以使用两级触发器进行同步，以此来解决跨时钟域问题。

但在快时钟域到慢时钟域的数据传输中，只有当in 在很长一段时间内为1或0时，才能确保一定可以被clkb采样到，从而才能用两级触发器同步的方式来处理；
如果快时钟域的输入脉冲信号in的宽度小于慢时钟的周期，那么慢时钟很可能无法采样到（如下图），为了防止漏采样情况的出现，采用展宽信号的方式进行处理。

方法：
1、在clka快时钟域中，对其中的脉冲信号 pulse_ina 进行展宽 signal_a —— 通过握手来确定展宽信号时候什么拉低

注：在握手协议中，展宽信号相当于req，signal_a_r2相当于应答ack信号，来回应展宽信号req可以拉低了。

2、有了展宽信号signal_a 后，将其同步到clkb慢时钟域中（打两拍以防止亚稳态），最终得到signal_b_r1。（通过上升沿检测，取一个周期的pulse_outb，此时则完成了数据从快时钟到慢时钟的传递）

到此还没结束，因为握手任务还没完成，展宽信号的拉低（下降沿）还没确定

3、将clkb慢时钟域中的signal_b_r1信号，同步到clka快时钟域中，以此作为快时钟域的反馈回应，也就是步骤1展宽信号拉低的使能。

4、将clkb慢时钟域采样到的脉冲展宽信号 pulse_outb 输出。

5、将clkb慢时钟域采样到的展宽信号 signal_outb 输出，等于signal_b_r1。

---

verilog代码：

module Sync_Pulse
(
    input   clka,//快时钟
    input   clkb,//慢时钟
    input   Rst_n,
    input   Pulse_a,      //快时钟域中的脉冲信号

    output  pulse_outb,     //脉冲信号
    output  signal_outb     //电平信号
);

reg signal_a;
reg signal_b;
reg signal_b_r1;
reg signal_a_r1;
reg signal_a_r2;

//展宽信号
always @ (posedge clka or negedge Rst_n)
    if(!Rst_n)
	      signal_a <= 1'b0;
	  else if(Pulse_a)
	      signal_a <= 1'b1;
	  else if(signal_a_r2)
	      signal_a <= 1'b0;
	  else
	      signal_a <= signal_a;

//将展宽信号同步到慢时钟域，两拍
always @ (posedge clkb or negedge Rst_n)
    if(!Rst_n) begin
	        signal_b <= 1'b0;
			signal_b_r1 <= 1'b0;
			end
	  else begin
	        signal_b <= signal_a;
			signal_b_r1 <= signal_b;
			end

//将慢时钟域采集到的展宽信号，同步到快时钟域中
//作为展宽信号结束的一个反馈

always @ (posedge clka or negedge Rst_n)
    if(!Rst_n) begin
	      signal_a_r1 <= 1'b0;
			signal_a_r2 <= 1'b0;
			end
	  else begin
	        signal_a_r1 <= signal_b_r1;
			signal_a_r2 <= signal_a_r1;
			end

//检测上升沿，得到慢时钟域的输出脉冲信号

assign  pulse_outb =  signal_b & ~signal_b_r1;

//输出电平信号，慢时钟域的展宽信号

assign  signal_outb =  signal_b_r1;

endmodule

tb测试代码：
tb中快时钟域为100Mhz，慢时钟域为50Mhz的展宽信号测试与波形分析，以此和上面手画波形图进行分析

`timescale 1ns/1ns
`define clock_period 20

module Sync_Pulse_tb;

    reg  clka = 1;//快时钟
    reg  clkb = 1;//慢时钟
    reg  Rst_n;
    reg  Pulse_a;      //快时钟域中的脉冲信号

    wire  pulse_outb;    //脉冲信号
    wire  signal_outb;     //电平信号



 Sync_Pulse u1(

    .clka(clka),//快时钟
    .clkb(clkb),//慢时钟
    .Rst_n(Rst_n),
    .Pulse_a(Pulse_a),      //快时钟域中的脉冲信号

    .pulse_outb(pulse_outb),     //脉冲信号
    .signal_outb(signal_outb)     //电平信号
);


  always #(`clock_period/4) clka = ~clka;  //时钟周期是10ns，100MHZ
  always #(`clock_period/2) clkb = ~clkb;  //时钟周期是20ns，50MHZ

  initial begin
	   Rst_n=0;
	   Pulse_a=0;

  #(`clock_period*20)
   Rst_n=1;
  #(`clock_period*5)
  Pulse_a = 1 ;
  #(`clock_period/2)
  Pulse_a = 0 ;
   #(`clock_period*30)
  $stop;
  end

  endmodule

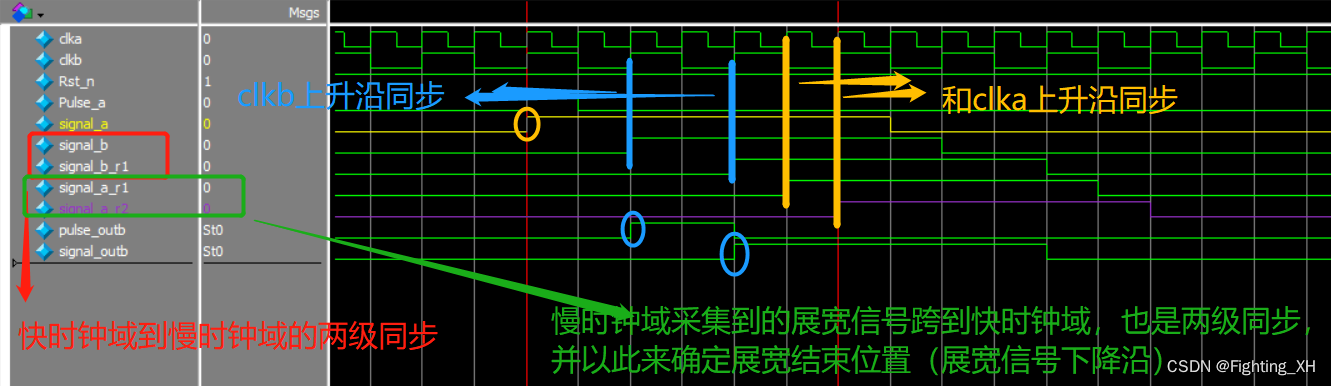

波形仿真：

---

给出如下题目：300Mhz到100Mhz，考察快时钟域到慢时钟域的单时钟脉冲信号传输。

不同在于clka和clkb，仅需要修改tb中生成的时钟，其余都相同，为保证精度，选用ps单位。

`timescale 1ps/1ps

  always #1666  clka = ~clka;  //时钟周期是3ns，300MHZ
  always #5000 clkb = ~clkb;  //时钟周期是10ns，100MHZ

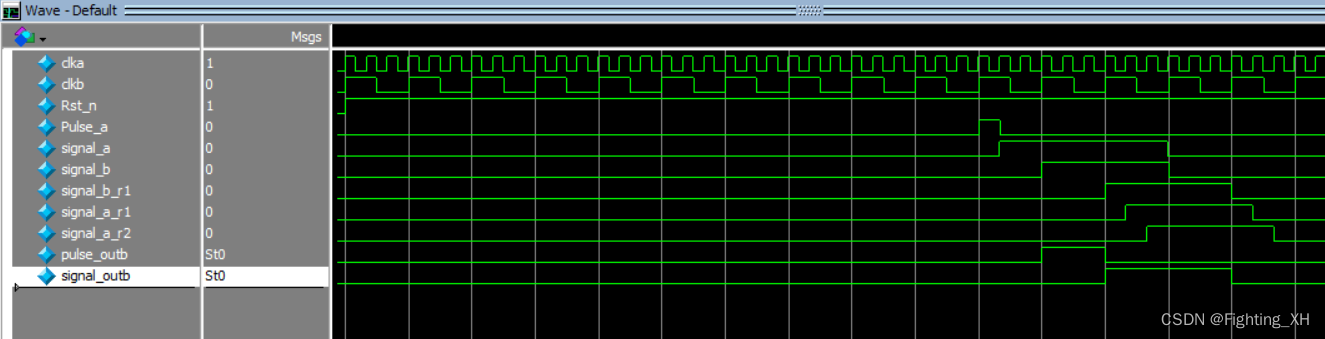

波形如下，和之前同样分析即可。

总结：

展宽的目的？
防止漏采样。快时钟域中脉冲信号宽度可能小于慢时钟域的周期，因为慢时钟域可能采不到该脉冲信号。

展宽到什么时候？
首先在快时钟域进行展宽，将输入脉冲信号拉高，下降沿需要重点分析，下降沿需要根据 应答信号signal_a_r2 来确定。

由于快时钟域的展宽信号到了慢时钟域中，防止亚稳态打两拍，此时即采样到了慢时钟域中的展宽信号 signal_b_r1，然后即可告知快时钟域，我已经采样到了脉冲信号，于是将 signal_b_r1，同步到快时钟域中(打两拍以防止亚稳态)，来作为一个反馈应答signal_a_r2，用该信号告知请求展宽可以拉低了，得到展宽信号下降沿。

最终得到的信号？
慢时钟域的脉冲信号：对在慢时钟域打拍的两个展宽信号进行上升沿检测，即可得到慢时钟域的脉冲信号。
慢时钟域的电平信号：也就是signal_b_r1。

---

如有错误请指正！
