目录
1、掌握RIP故障的常见原因
2、掌握RIP故障诊断流程
3、掌握RIP故障处理步骤
4、掌握RIP故障排除的常用命令

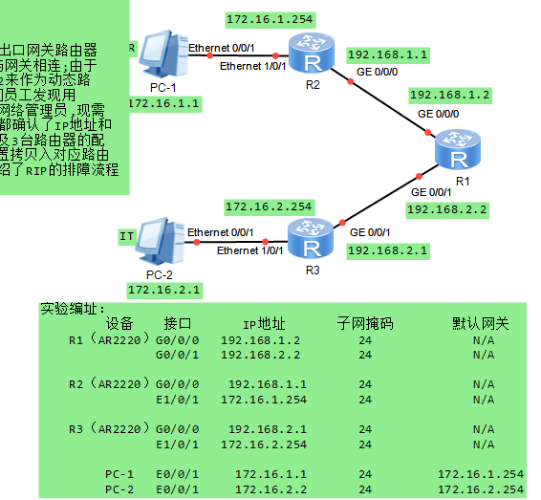

本实验模拟企业网络场景。R1为该公司出口网关路由器,连接运营商网络;R2为公司HR部门路由器与网关相连;由于公司的网络规模比较小,所以选择使用RIPV2来作为动态路由协议实现公司整网互通。现在公司IT部门员工发现用PC-2无法与HR部门的PC-1通信,作为公司的网络管理员,现需对此网络故障进行排查,恢复网络。两台PC都确认了IP地址和网关地址设置正确,出公司网络拓扑以及3台路由器的配置,请用模拟器搭建网络并把已经给出的配置拷贝入对应路由器中,再进行故障处理。本实验较全面地介绍了RIP的排障流程,适合大部分RIP网络
使用PC-1 ping 172.16.2.1 不通
ping 172.16.1.254 通表明PC-1与网关设备R2之间的链路没有问题
R2上使用命令：
display ip routing-table 查看R2路由表
发现没有任何通过RIP协议接收的路由信息，说明R1与R2间的RIP路由信息通告不正常，接下来在R1与R2之间排错。
检查R1与R2所在直连链路的物理接口的状态
接口状态正常，测试R2与R1间直连链路的连通性正常。
检查直连链路上的接口所在网段是否在RIP中通告，在R2、R1上运行。
发现都已经在Rip中通告
检查R1、R2上的RIP协议发送的版本号和本地接口接收的版本号是否匹配。
检查R2上的入接口是否配置了undo rip input 、silent-interface命令
检查是否在RIP进程中配置了filter-policy策略，来过滤掉收到的RIP路由或不允许发送RIP路由。R1,R2上查看。
检查接口是否已经开启水平分割。R1、R2上查看。
接口认证方式是否匹配。R1、R2上查看。
发现有认证失败的报文。
查看r1路由表，有了172.16.1.0网段的信息，R1和R2之间的故障排除完毕。
同样的过程检查R1和R3之间的故障。
掌握RIP故障的常见原因
掌握RIP故障诊断流程
掌握RIP故障处理步骤
掌握RIP故障排除的常用命令

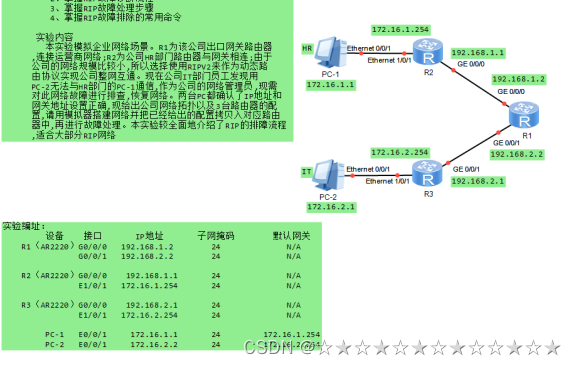

本实验模拟企业网络场景。R1为该公司出口网关路由器,连接运营商网络;R2为公司HR部门路由器与网关相连;由于 公司的网络规模比较小,所以选择使用RIPV2来作为动态路 由协议实现公司整网互通。现在公司IT部门员工发现用PC-2无法与HR部门的PC-1通信,作为公司的网络管理员,现需对此网络故障进行排查,恢复网络。两台PC都确认了IP地址和网关地址设置正确,现给出公司网络拓扑以及3台路由器的配 置,请用模拟器搭建网络并把器中,再进行故障处理。本实验较全面地介绍了RIP的排障流程,适合大部分RIP网络

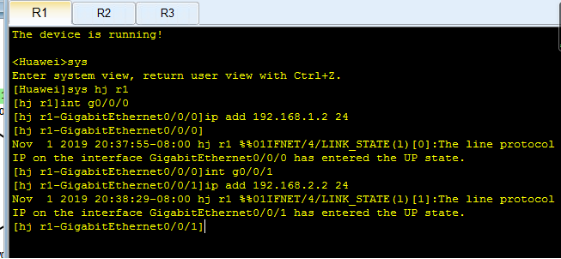

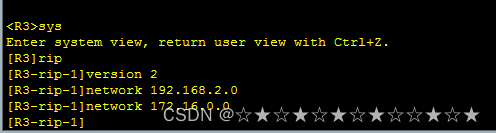

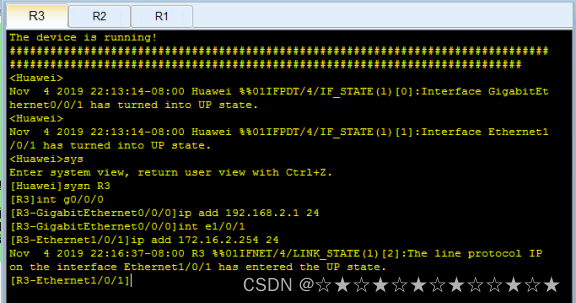

在R3上启动RIP协议，并将192.168.0.0网段収布到RIP协议中。
[hyj r3]Rip
[hyj r3-rip-1]Version 2
[hyj r3-rip-1]Network 192.168.2.0
[hyj r3-rip-1]Network 192.168.1.0

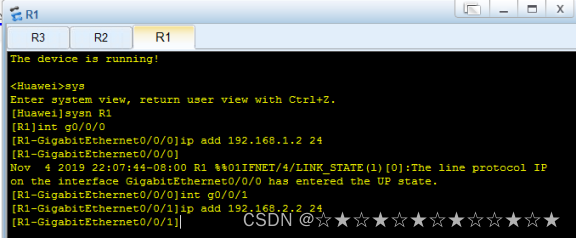

[hyj r3-rip-1]network 172.16.0.0在R1上启动RIP协议，并将192.168.0.0网段収布到RIP协议中

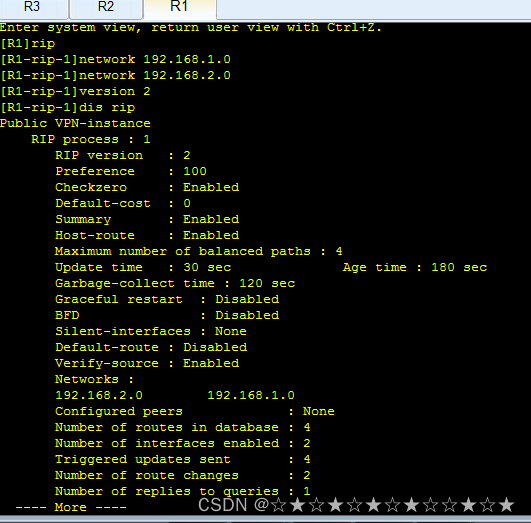

[hyj r1]Rip
[hyj r1-rip-1]Version 2
[hyj r1-rip-1]Network 192.168.2.0
[hyj r1-rip-1]Network 192.168.1.0

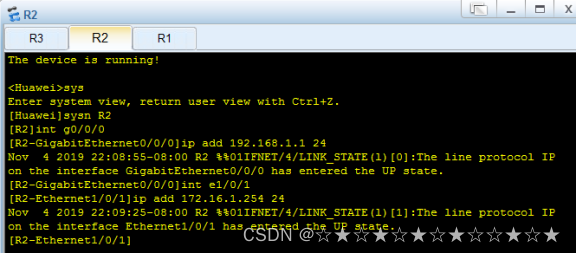

[hyj r1-rip-1]network 172.16.0.0在R2上启动RIP协议，并将192.168.0.0网段収布到RIP协议中
[hyj r2]Rip
[hyj r2-rip-1]Version 2
[hyj r2-rip-1]Network 192.168.2.0
[hyj r2-rip-1]Network 192.168.1.0
[hyj r2-rip-1]network 172.16.0.0查看R1、R2和R3的路由表。确保路由器已绉学习到了如下显示信息中灰色
阴影标注的RIP路由。

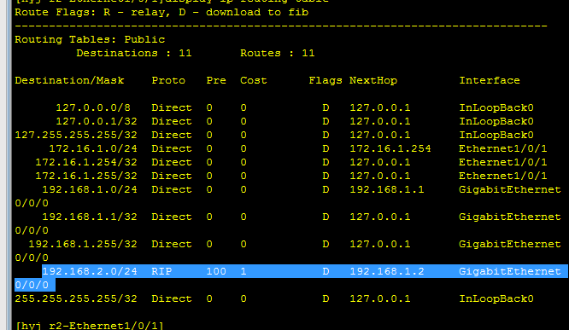

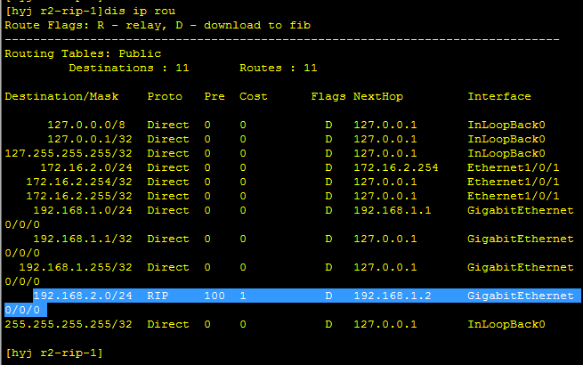

在R2上查看路由表。

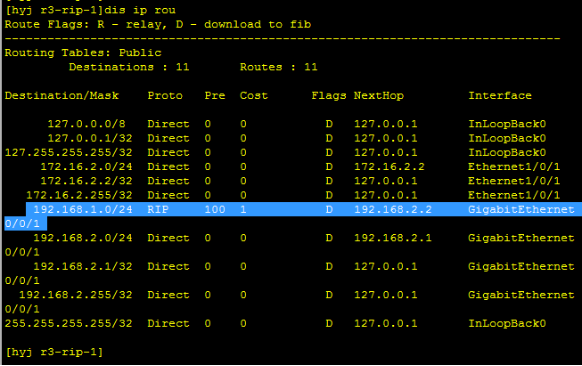

在R3上查看路由表。

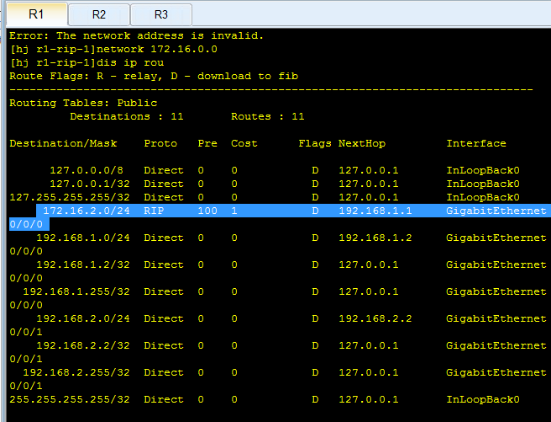

在R1上查看路由表。
1.接口状态不是UP；
2.RIP进程下没有对该网段做network配置；
3.对端RIP协议报文的版本号和本地接收的RIP协议报文版本号不一致；
4.接口上配置了禁止接收RIP报文或禁止发送RIP报文的命令；
5.在RIP中配置了策略，过滤掉收到的RIP路由或不允许发送RIP路由；
6.接口上没有开启水平分割；
7.链路两端的接口认证方式不匹配；
8.路由表中存在其他协议获得的相同路由条目；
9.收到的路由度量值大于16.
排除R1与R2间的故障。

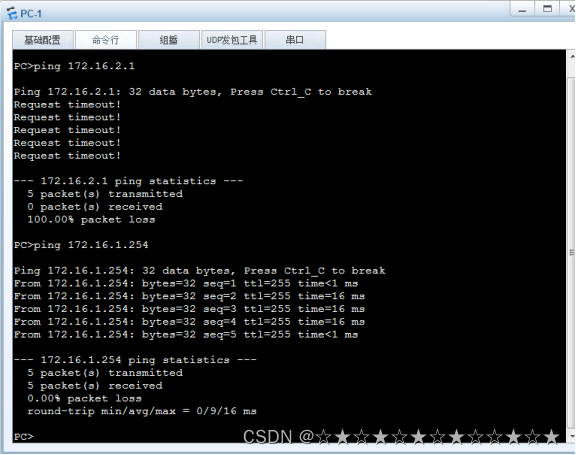

使用PC-1 ping 172.16.2.1 不通
ping 172.16.1.254 通表明PC-1与网关设备R2之间的链路没有问题

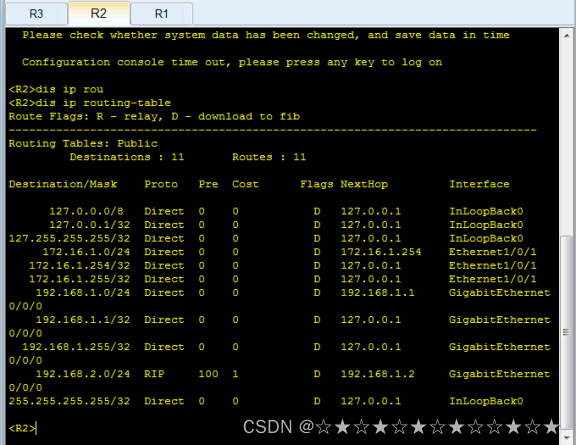

R2上使用命令：
display ip routing-table 查看R2路由表
发现没有任何通过RIP协议接收的路由信息，说明R1与R2间的RIP路由信息通告不正常，接下来在R1与R2之间排错。

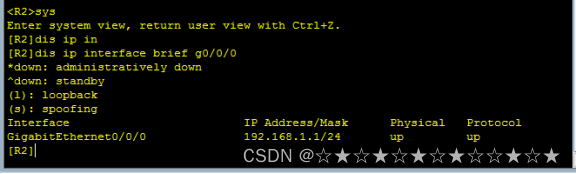

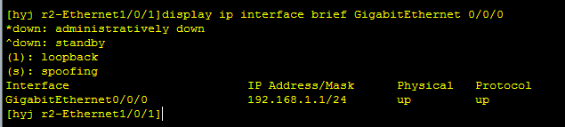

①检查R1与R2所在直连链路的物理接口的状态
[R2]display ip interface brief GigabitEthernet 0/0/0
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.1/24 up up

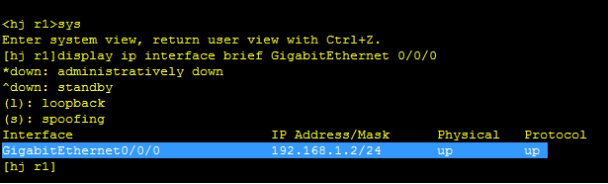

[R1]display ip interface brief GigabitEthernet 0/0/0
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.2/24 up up
接口状态正常，测试R2与R1间直连链路的连通性正常。
②检查直连链路上的接口所在网段是否在RIP中通告，在R2、R1上运行。

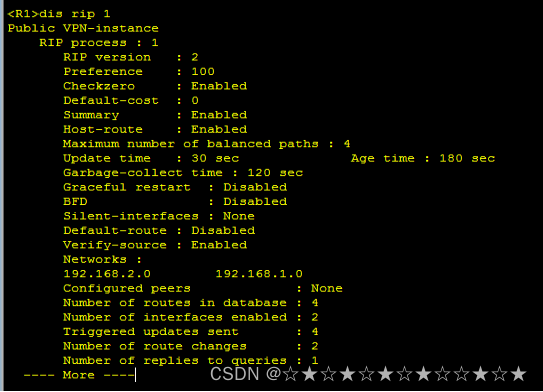

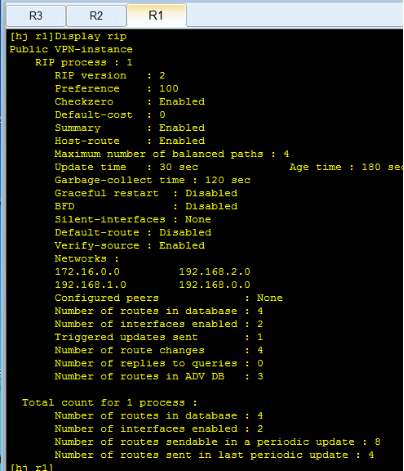

Display rip 1
发现都已经在Rip中通告

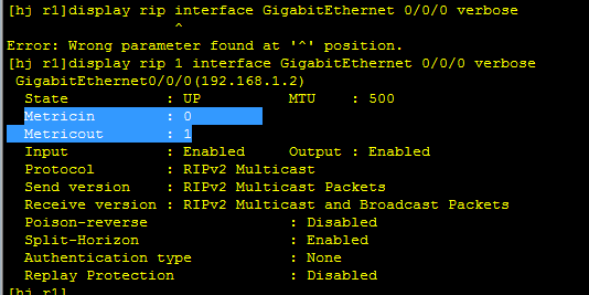

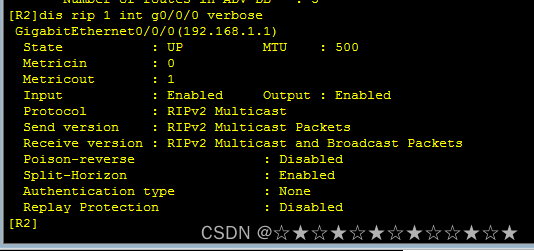

③检查R1、R2上的RIP协议发送的版本号和本地接口接收的版本号是否匹配。
display rip 1 interface GigabitEthernet 0/0/0 verbose
GigabitEthernet0/0/0(192.168.1.2)
State : UP MTU : 500
Metricin : 0
Metricout : 1
Input : Enabled Output : Enabled
Protocol : RIPv2 Multicast
Send version : RIPv2 Multicast Packets
Receive version : RIPv2 Multicast and Broadcast Packets
Poison-reverse : Disabled
Split-Horizon : Enabled
Authentication type : None
Replay Protection : Disabled
都一致。
④检查R2上的入接口是否配置了undo rip input 、silent-interface命令

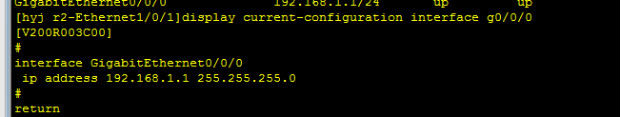

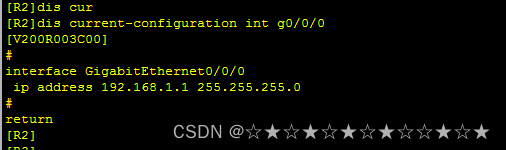

display current-configuration interface g0/0/0
没有配置

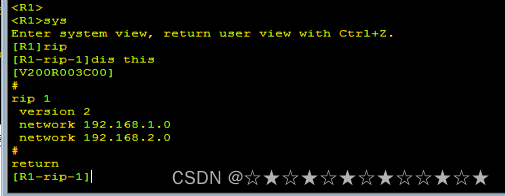

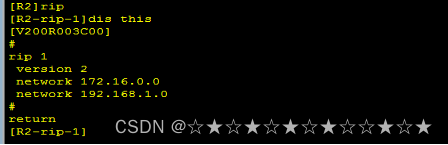

⑤检查是否在RIP进程中配置了filter-policy策略，来过滤掉收到的RIP路由或不允许发送RIP路由。R1,R2上查看。
Rip
Display this
没有配置策略下一步。

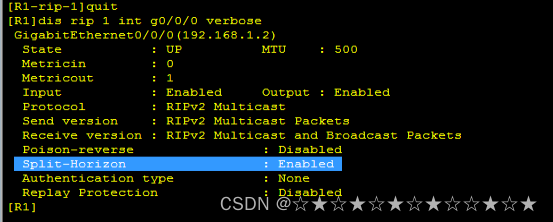

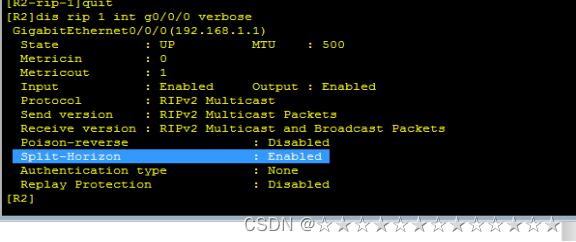

⑥检查接口是否已经开启水平分割。R1、R2上查看。
display rip 1 interface GigabitEthernet 0/0/0 verbose
GigabitEthernet0/0/0(192.168.1.1)
State : UP MTU : 500
Metricin : 0
Metricout : 1
Input : Enabled Output : Enabled
Protocol : RIPv2 Multicast
Send version : RIPv2 Multicast Packets
Receive version : RIPv2 Multicast and Broadcast Packets
Poison-reverse : Disabled
Split-Horizon : Enabled
Authentication type : None
Replay Protection : Disabled
开启。

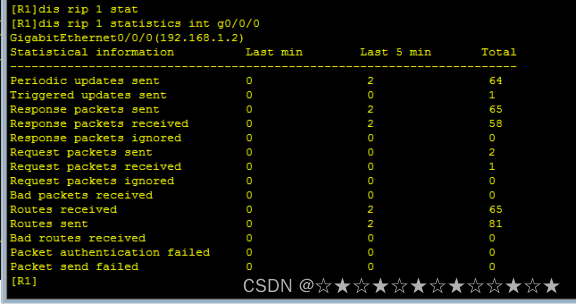

⑦接口认证方式是否匹配。R1、R2上查看。
display rip 1 statistics interface GigabitEthernet 0/0/0
发现有认证失败的报文。
display current-configuration interface g0/0/0查看接口配置信息
发现R2接口g0/0/0配置了Rip认证，而R1没有。删除R2接口下的认证配置。
undo rip authentication-mode
在检查是否能正常收发路由
Display ip routing-table protocol rip
没有相关路由条目。
⑧检查度量值是否大于16
在R1上查看包含字符RIP的命令。
display current-configuration | include rip
删除命令rip meticin 15
undo rip meticin

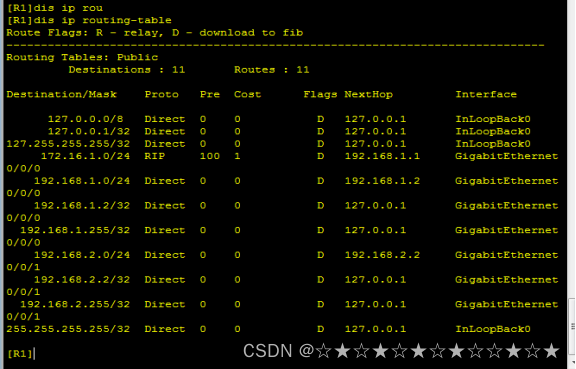

查看r1路由表，有了172.16.1.0网段的信息，R1和R2之间的故障排除完毕。
排除R1与R2间的故障。
使用PC-1 ping 172.16.2.1 不通
ping 172.16.1.254 通表明PC-1与网关设备R2之间的链路没有问题
R2上使用命令：
display ip routing-table 查看R2路由表
发现没有任何通过RIP协议接收的路由信息，说明R1与R2间的RIP路由信息通告不正常，接下来在R1与R2之间排错。
①检查R1与R2所在直连链路的物理接口的状态
[R2]display ip interface brief GigabitEthernet 0/0/0
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.1/24 up up
[R1]display ip interface brief GigabitEthernet 0/0/0
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.2/24 up up
接口状态正常，测试R2与R1间直连链路的连通性正常。
②检查直连链路上的接口所在网段是否在RIP中通告，在R2、R1上运行。
Display rip 1
发现都已经在Rip中通告
③检查R1、R2上的RIP协议发送的版本号和本地接口接收的版本号是否匹配。
display rip 1 interface GigabitEthernet 0/0/0 verbose
GigabitEthernet0/0/0(192.168.1.2)
State : UP MTU : 500
Metricin : 0
Metricout : 1
Input : Enabled Output : Enabled
Protocol : RIPv2 Multicast
Send version : RIPv2 Multicast Packets
Receive version : RIPv2 Multicast and Broadcast Packets
Poison-reverse : Disabled
Split-Horizon : Enabled
Authentication type : None
Replay Protection : Disabled
都一致。
④检查R2上的入接口是否配置了undo rip input 、silent-interface命令
display current-configuration interface g0/0/0
没有配置
⑤检查是否在RIP进程中配置了filter-policy策略，来过滤掉收到的RIP路由或不允许发送RIP路由。R1,R2上查看。
Rip
Display this
没有配置策略下一步。
⑥检查接口是否已经开启水平分割。R1、R2上查看。
display rip 1 interface GigabitEthernet 0/0/0 verbose
GigabitEthernet0/0/0(192.168.1.1)
State : UP MTU : 500
Metricin : 0
Metricout : 1
Input : Enabled Output : Enabled
Protocol : RIPv2 Multicast
Send version : RIPv2 Multicast Packets
Receive version : RIPv2 Multicast and Broadcast Packets
Poison-reverse : Disabled
Split-Horizon : Enabled
Authentication type : None
Replay Protection : Disabled
开启。
⑦接口认证方式是否匹配。R1、R2上查看。
display rip 1 statistics interface GigabitEthernet 0/0/0
发现有认证失败的报文。
display current-configuration interface g0/0/0查看接口配置信息
发现R2接口g0/0/0配置了Rip认证，而R1没有。删除R2接口下的认证配置。
undo rip authentication-mode
在检查是否能正常收发路由
Display ip routing-table protocol rip
没有相关路由条目。
⑧检查度量值是否大于16
在R1上查看包含字符RIP的命令。
display current-configuration | include rip
删除命令rip meticin 15
undo rip meticin
查看r1路由表，有了172.16.1.0网段的信息，R1和R2之间的故障排除完毕。
同样的过程检查R1和R3之间的故障。
