JESD204B
jesd204b是一种基于高速SERDES的ADC/DAC数据传输接口。详细介绍可以参考：
JESD204B详细介绍
初学的时候有好多问题没理清楚，现在记录一下：
1、jesd204b分为几个子类，其中subclass 1 支持确定性时延，是最为常用的一个。
由于AD/DA一般有多个lane来传输数据，但是每条lane上的时延可能不一样，在subclass 1 模式下，在外部参考时钟sysref的作用下，可以缓存快的一路，在确定所有路径同步后，再进行数据传输。
2、jesd204b包括jesd204b core和jesd204b phy。在vivado 的jesd204 ip核中，如果选择了include share logic in core，则只需要输入tx_data，输出txp和txn；输出rx_data，输入rxp和rxn即可，中间的物理层不管。如果选择了include share logic in example ，则必须再添加一个jesd204b phy ip核。

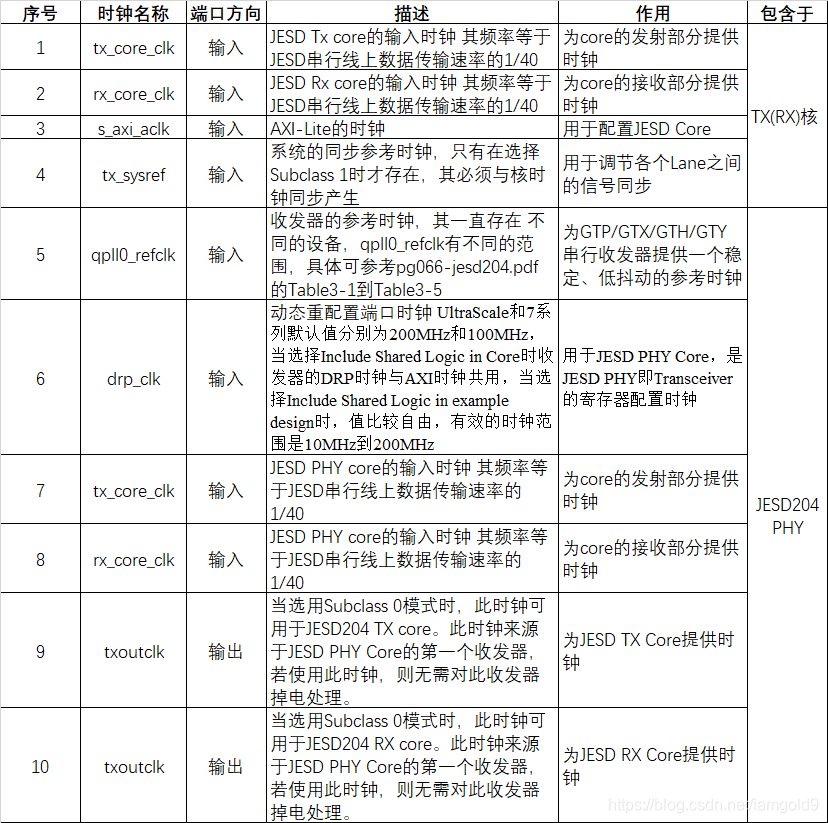

3、jesd204b IP核接口较多，可以直接修改vivado自带的例程来适应自身项目。
4、jesd204b 的配置主要分为两个部分，一是AD/DA芯片的配置，一般通过SPI配置完成。二是jesd204b ip核接口的配置，包括L、M、F等，这个可以通过GUI直接配置，也可以通过s_axi修改物理层的寄存器值来设置，一般就用GUI设置。
参考博客：https://blog.csdn.net/qq_33675986/article/details/114443928
JESD时钟一般由外部的时钟芯片提供给ADC和FPGA1:
1、提供给ADC的时钟
提供给ADC的有两个时钟：采样时钟DCLK和参考时钟SYSREF。
采样时钟DCLK不管ADC的输出是不是JESD接口，都要用，是ADC的主时钟；参考时钟SYSREF是JESD接口特有的时钟，用于数据同步。
2、提供给FPGA的时钟
提供给FPGA的时钟有三个：GTBank的参考时钟、JESD的Device clock和JESD的参考时钟SYSREF。
a.GTBank的参考时钟是用于GTBank的数据恢复，JESD IP核的参考时钟；
b.JESD的Device clock是用于接收JESD链路数据的接收端设备时钟；
c.参考时钟SYSREF是JESD接口特有的时钟，用于数据同步。
这些时钟的关系，如下所示：
1.DCLK由ADC的采样率决定；
2.FPGA端Device clock由ADC输出JESD单lane的线速率lane_rate决定，Device clock=lane_rate/40
3.给FPGA和ADC的参考时钟SYSREF频率相同，要同源，频率由多帧时钟决定（见注释）；
4.GTBank的参考时钟根据FPGA内IP核的设置决定，与其他几个时钟不相关。
注释：多帧时钟F_lmfc是JESD协议定义的时钟，不需要时钟芯片输出。多帧时钟F_lmfc的具体频率由ADC端的LMKFS等配置信息决定
首先根据ADC的工作模式、采样率、LMKFS等信息计算JESD单lane的线速率lane_rate。
假设ADC的采样率为250MSps，JESD的关键参数配置为：M=2, L=2, F=2, S=1, K=32.

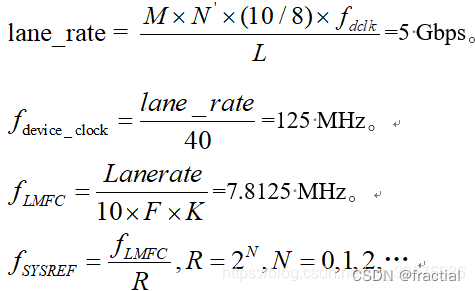

则各个时钟计算入下图所示：
按照上述时钟进行配置，然后将FPGA内部JESD IP核输出的SYNC信号接到ADC端，即可完成JESD的链接。
jesd204B是一种高速串行接口，最高串行数据速率可达12.5Gbps。
其标准是一种分层规范，主要包括以下几层：
1、应用层
2、传输层
在这层完成链路参数的配置,并根据配置完成数据的组包和解包。
主要参数为LMFS。
| L | 数据传输的通道（lane）数量 |
|---|---|
| M | 每个器件的转换数（理解为每个AD或者DA的转换通道数） |
| F | 每一帧的字节数（octets） |
| K | 多帧情况下的帧数 |
| S | 每一帧所传输的采样数 |
3、数据链路层
主要完成链路建立和数据编码。
链路建立分为三个阶段：
①代码组同步（CGS）:
检测到多个连续的K28.5字符，跳入下一阶段
②初始通道对齐序列（ILAS）：
对齐链路的所有通道，验证链路参数，以及确定帧和多帧边界在接收器的输入数据流中的位置。
通过传输几个多帧来对齐，对齐字符包括A、 R 、Q。
③用户数据
传输数据
4、物理层
在物理层中，数据进行串行化，8B/10B编码数据以线路速率发送和接收，实际为serdes结构。
8B/10B编码：保证直流平衡、方便错误检查、有利于提取时钟
扰码：降低电磁噪声、有利于提取时钟、避免出现连0/1
同步详解：
subclass1的三个阶段
1） 代码组同步（CGS）：
RX将SYNC～引脚拉低，发出一个同步请求。
TX从下一个符号开始，发送未加扰的/K28.5/符号（每个符号10位）。
当R X接收到至少4个无错误的连续/K28.5/符号时，R X同步，然后将SYNC～引脚拉高。
R X必须接收到至少4个无错误8B/10B字符，否则同步将失败，链路留在CGS阶段。
C G S阶段结束，I L A S阶段开始。
注意：
串行数据传输没有接口时钟，因此RX必须将其数位及字边界与 TX 串行输出对齐。RX 向 TX 发送 ~SYNC 请求信号，让其通过所有信道发送一个已知的重复比特序列K28.5。RX 将移动每个信道上的比特数据，直到找到 4 个连续的 K28.5 字符为止。此时，它不仅将知道比特及字边界，而且已经实现了 CGS。
RXSYNC的输出必须与RX的帧时钟同步，同时要求TX的帧时钟与SYNC同步（可通过~SYNC复位TX的帧时钟计数器来实现）。
不能使用交流耦合。（with the exception that SYNC~ should never be ACcoupled）。
2） 初始通道同步（ILAS）：
1.在JESD204B中，发送模块捕捉到SYNC~信号的变换，在下一个本地多帧（LMFC）边界上启动ILAS。
2.ILAS主要对齐链路的所有通道，验证链路参数，以及确定帧和多帧边界在接收器的输入数据流中的位置。
3.ILAS由4个多帧组成。每个多帧最后一个字符是多帧对齐字符/A，第一，三，四个多帧以/R字符开始，以/A字符结束。接收器以各通道的最后一个字符/A对齐接收器内各通道内各多帧的末尾。
4.这些特定的控制字符只用于初始通路对齐序列中，而不用在数据传输的任何其他阶段。CGS和ILAS阶段不加扰。
5.RX模块中的FIFO吸收信道偏移。
3） 数据传输阶段：没有控制字符，获取链路全带宽。利用字符替换来监视数据同步，多帧计数器LMFC。
