vivado下ila使用手记

知守本心 2023-11-12 原文

ila的全称是Integrated Logic Analyzer，是xilinx FPGA用于片内信号debug开发的ip

当前我们用前端流程调用ila
当启动IP Catalog 后，输入ila

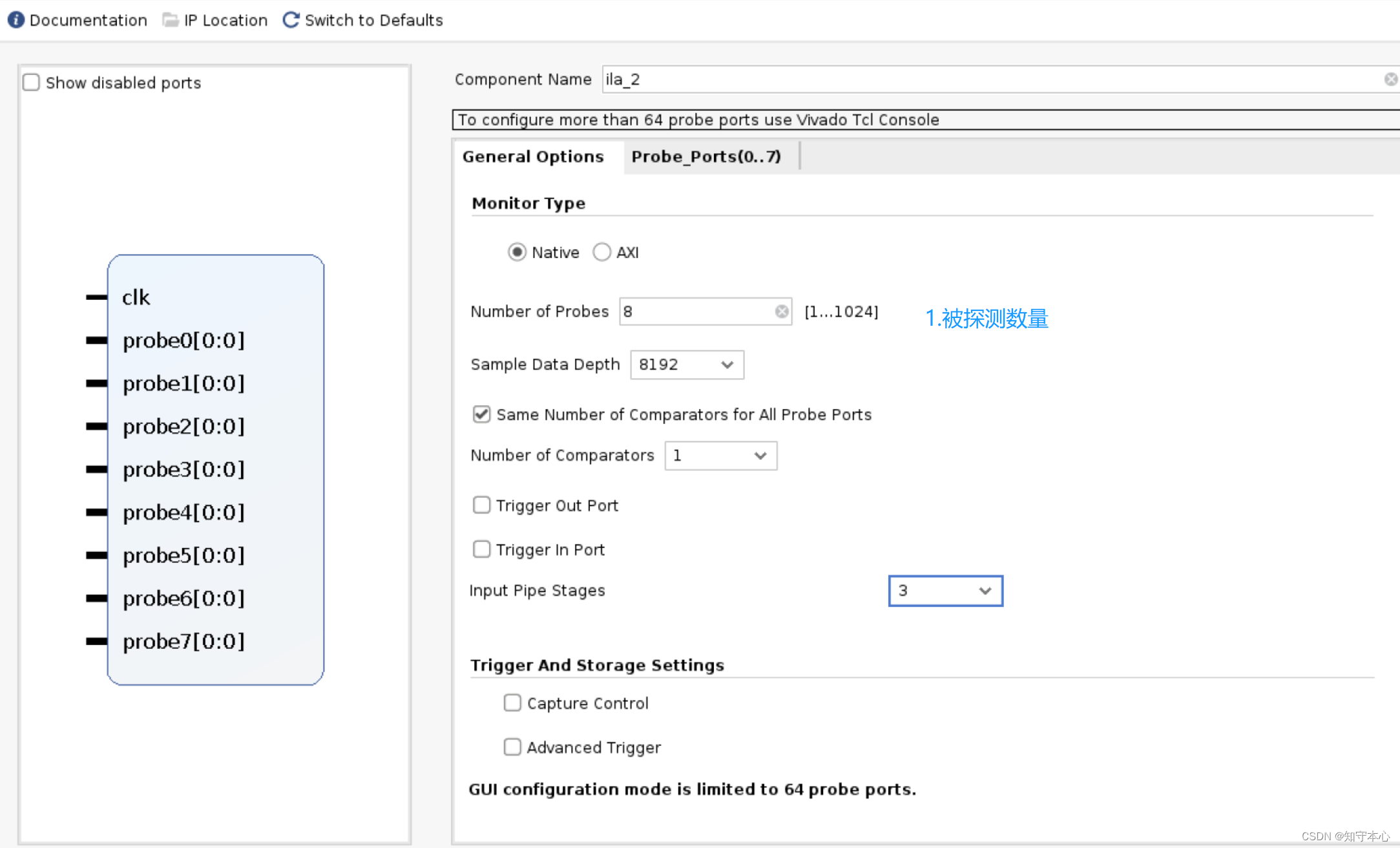

ila配置说明

  1. Number of Probes 这里选取需要抓取的信号数量，不宜过多。
  2. sample Data Depth，信号存储的深度，曾经试过选取的深度非常大，导致数据出错。总的来说，够用就好。
  3. triger out port，triger in port，额外的triger方法，项目中没有使用，有兴趣的可以尝试一下。
  4. input pipline stages，如果没有面积压力的话，建议点选这个选项，可以有效缓解布线压力。
  5. capture controll/Adavanced Triger 可以仔细看下说明，这是2个很有意思的功能。
  6. clk，这个clk最好是always on的，否则会出一些问题
  7. clk的频率可以很高，xilinx的ila做的还算不错，clk可以打得很高，但是clk的频率和抓取数据的数量的关系是要考虑的
  8. ila抓取数据触发信号，有0,1，R（上升沿），F（下降沿）等，这里就不详细说了
  9. 数据读取，可以保存成很多格式，比如存到excell里，存到波形里。然后做逻辑，可以得到很多信息。
  10. 数据可以画analog图，对debug有些帮助

ltx文件与数据抓取

ila的信号和波形的比对是用ltx文件完成的，细心的朋友可以发现，ltx是可读的，也可以手写，有的时候可以通过手写ltx文件解决很多小问题。

数据开窗

ila可以在存储深度内多次触发，并且选取触发点在窗口内的位置。
