本文参考相关书籍，仅供学习LNA的过程记录。
在设计LNA之前，要选取合适的MOS管，要对MOS管进行分析
在确定工艺之后，主要仿真两个方面，一个是Vgs对于NFmin，Gmax，二是栅宽对NFmin，Gmax的影响（由于栅长一般选取该工艺下的最小栅长）
由于栅长L减少
所以L越小,fT越大，Fmin越小，可以保证噪声系数较小。
采用Cadence Virtuoso进行电路级仿真：
MOS管仿真电路如下：
从PORT0输入，输入端接一个10pF的隔直电容，Vgs作为偏置电压，V0接R2电阻，，MOS管的源极原本需要直接接地，但是在实际中，会有封装电感，因此接一个封装电感接地，MOS管的漏级接Vds，输出端同样添加隔直电容。
注：Vgs，Vds以及MOS管的栅宽设置为变量，要进行扫参

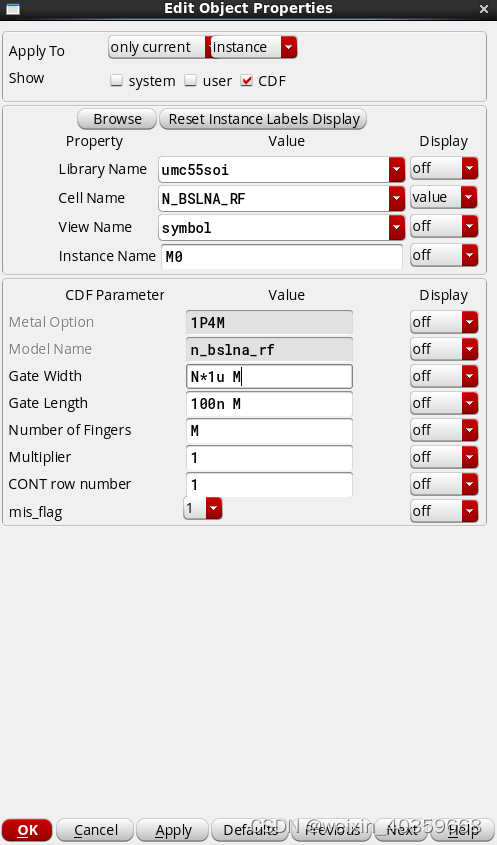

选择UMC55nm工艺的MOS管，设置栅长为100nm，栅宽 N 作为变量，Finger数作为变量
其中关于PORT的设置：

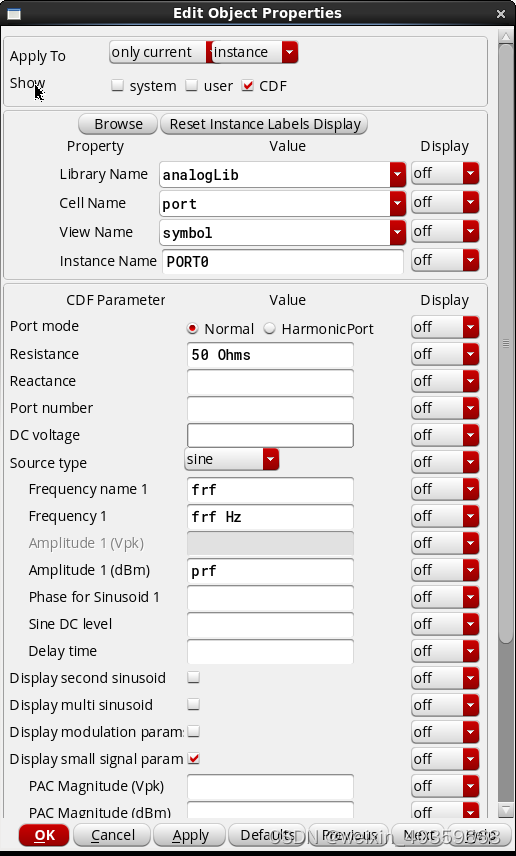

Sp仿真实际上是小信号仿真，在MOS管小信号仿真时，设置输入端PORT一般采用信号源为sin的小信号。PORT0设置如下：
frf是工作频率，prf作为输入信号功率（电压）

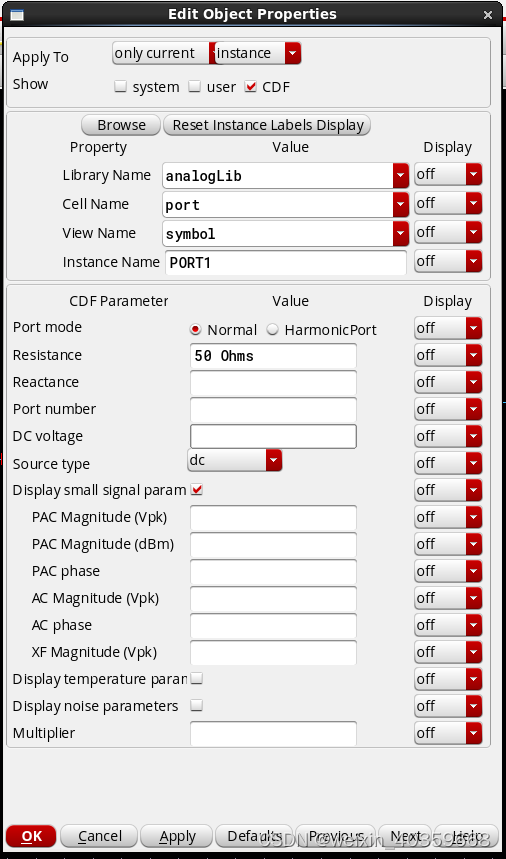

关于输出PORT源类型采用DC
设置完成之后，就要进行仿真了
点开Analog environment，进行仿真环境设置
对NFmin以及Gmax仿真，需要采用DC和SP仿真

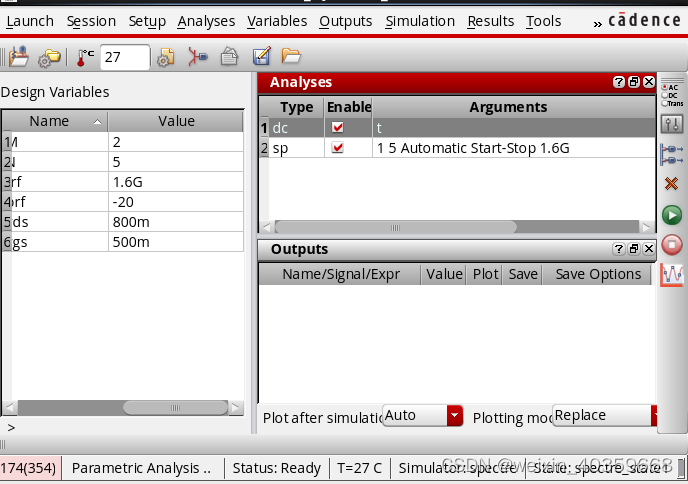

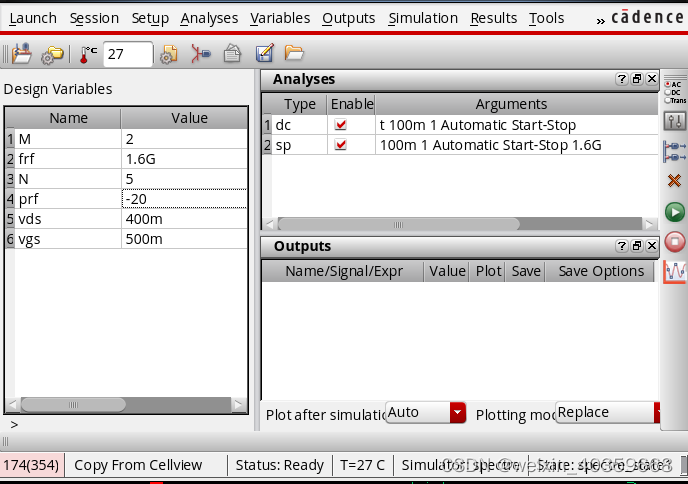

对于相关变量进行设置：选定工作频率为1.6GH在，finger数先设置为2个finger
参数设置后开始对仿真环境进行设置

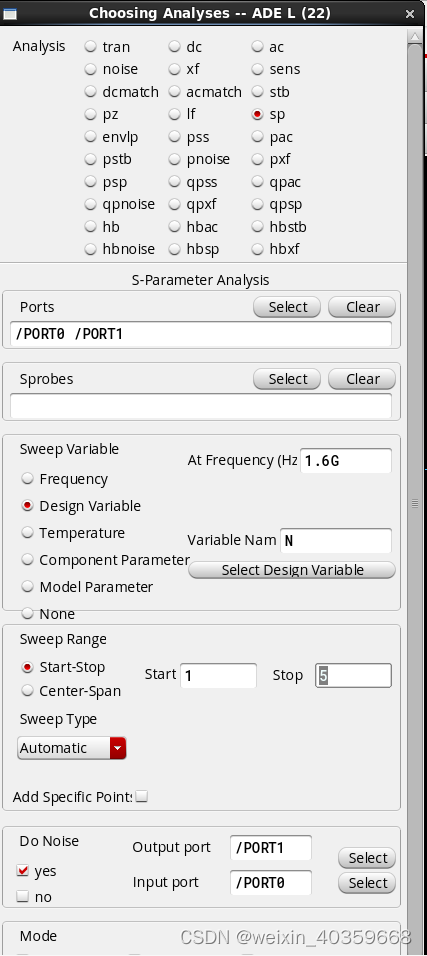

进行SP仿真环境设置

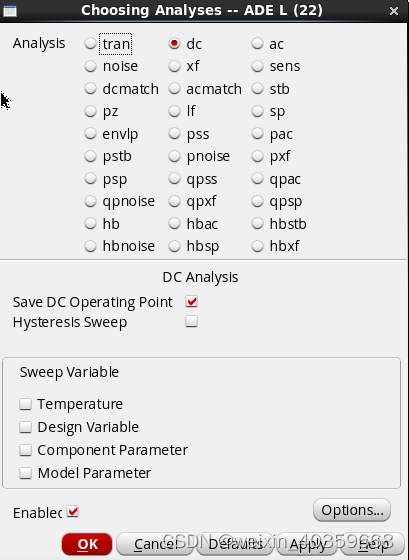

再进行DC仿真设置
在SP参数设置中，我们将栅宽设置为变量，同时，我们希望得出Vgs对于NFmin的影响，因此需要额外设置一个扫参设置，
步骤如下：

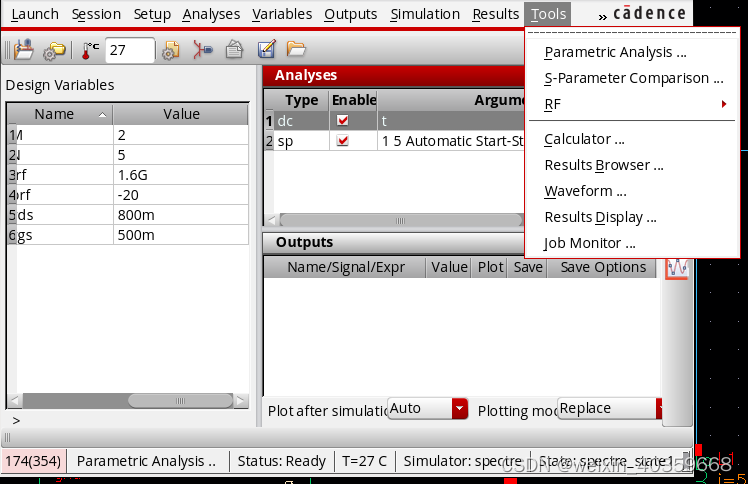

选择TOOLS----点开Parameteric Analysis
即出现以下界面

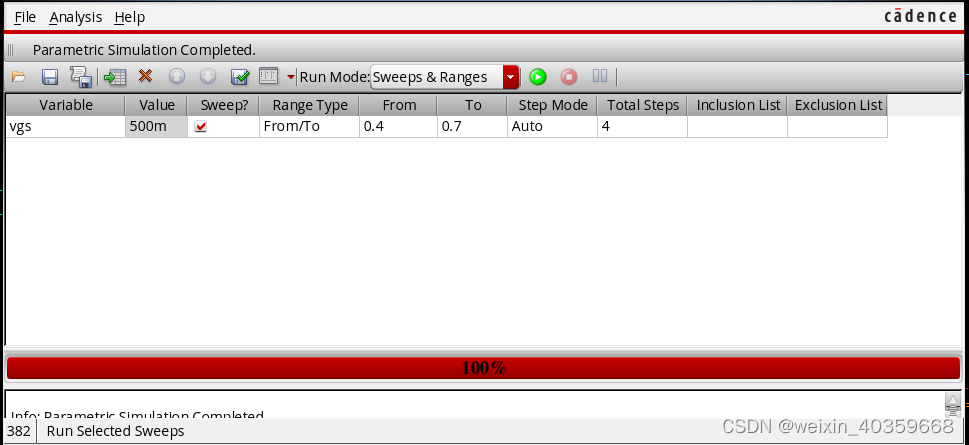

对Vgs进行设置，设置之后，点击该界面上的绿色运行标志，即可运行
（若运行不成功，很有可能是电路没有checksave）

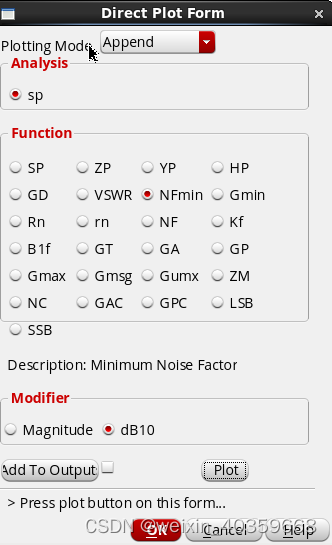

运行结束之后，返回仿真界面，进行绘制，点击Results---Direct plot--main formm
点击Plot即可

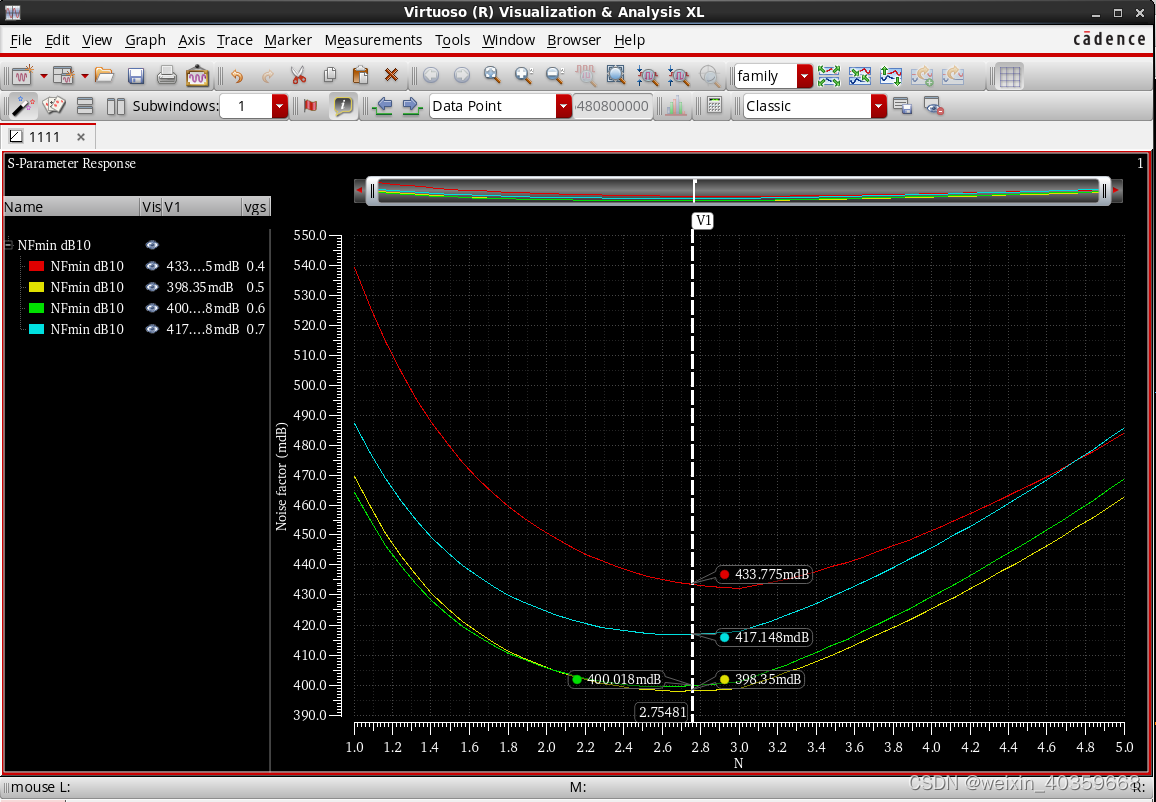

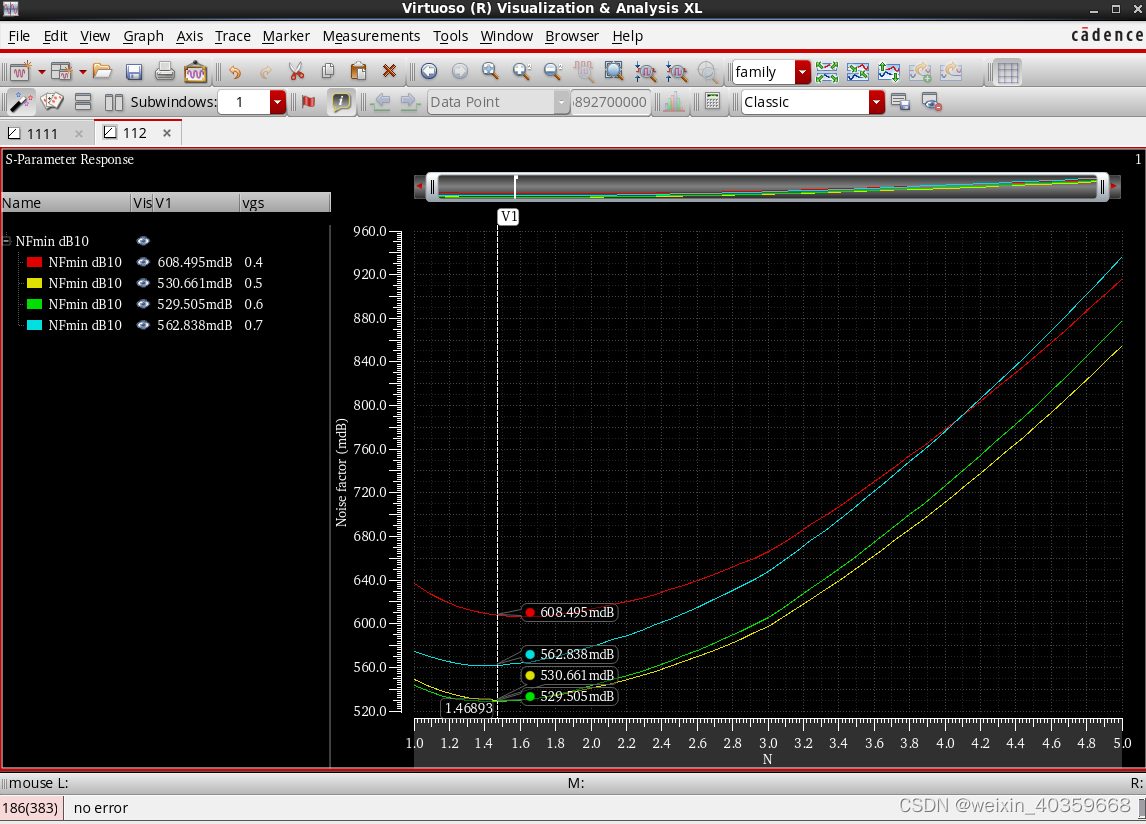

可以看到
需要观察在5.5GHz高频部分的噪声，只需要在SP仿真设置中的频率更改为5.5GHz，仿真之后的结果为
至此，仿真已经结束~
