虚幻4预设的有一个手持式AR模板，本文将介绍该模板。

为了能正常打包需要注意几个点：

1.项目命和路径名要用English

2.项目名不要有空格（引擎也会提示）

3.项目名不要超过20个字符

4.完整路径名不要超过260个（可以指定的有效长度是256个字符，比如："C:\有效字符串 ",实际C:\占用3个字符串，"有效字符串"后面会跟收尾符，3+256+1=260）

5.资源文件不要重名

不犯以上错误，你就会有一个“愉快”的过程。

新建UE4项目，在游戏、建筑和汽车类型下均有手持式AR应用的模板，它们之间就是展示的物品不同，任选一个即可。该模板比空白项目主要多了一个Pawn，并设置好了一些配置。

 1.配置环境（如果你没有打包问题，可以跳到第三部分）

每当学习新东西的时候，配置环境总是在开头最让人劝退的一步，但也是一劳永逸的一步。

在这一阶段，能够让项目打包成功就是胜利。（你可以先打包一个空项目测试一下，空包速度比较快）

Android平台：

当你打包项目的时候，可能会跳转到网页，这是因为没有安装Android Studio，而跳转到的网页应该是官方文档设置虚幻的Android SDK和NDK | 虚幻引擎文档 (unrealengine.com)，

有两种方法（我推荐第二种）

方法一：基本上跟着文档做就行，有少许差别，

比如SDK Manager有的在界面的Configure，有的在More Actions，不同的UE4版本，需要的SDK Build-Tools版本也不一样（尽量选30.0以下）,这个跟版本系统仿佛有很大关系，IOS也是一样。

方法二：在网上找别人调配好的工具包，下载下来就行了。

下载网址：UE4安卓环境部署(亲测百分之百成功) – 人宅学院 (renzhai.net)  4.26版本支持4.27

安装步骤：UE4 4.26安卓环境部署-百分之百有效_哔哩哔哩_bilibili

完了之后，先试试看能不能打包一个空项目，在项目文件夹里把那个后缀带.apk的传给手机，完了之后安装在手机里，有的手机在打开时可能会跳出提示，需要在手机的Google 商店下载平台协议（这个要挂梯子了）。

打包报错情况：1.之前说过项目命名要用English；

 ERROR: Package name segments must all start with a letter. Please replace [PROJECT] with a valid name

2.虚幻引擎项目设置里的Android SDK路径不对，找些视频看看怎么设置吧。

ERROR: cmd.exe failed with args /c

有需要可以看看：(3条消息) UE4 源码Android打包踩坑记（一）_你好-C嘉嘉的博客-CSDN博客

2.项目设置

在虚幻引擎的项目设置里配置，一共4处，其中Android 三处，Android SDK 一处，这部分在上面的环境配置中有更详尽的指导，这里简单描述下。

Android：在APK打包和GooglePlay服务一栏都有个红的，点右边的立即配置把它点绿

 以及在APK打包下面“将游戏数据打包至.apk中”，勾上，这个是为了让打包的东西都在一个文件里

 IOS：6-8 如何申请苹果开发者账户_哔哩哔哩_bilibili

直接照着视频做吧，这方面我也没搞明白，总结一下就是用向日癸让Windows控制Mac，两台电脑都安装向日癸（因为远程编译要开向日葵），然后Mac开通四个权限（比视频里多一个SunloginClient_Desktop）给向日癸就行了。在安装iTunes之后才能打包（不然跳网页），如果你遇到其它问题再去网上找找吧。

参考资料：(3条消息) UE4 打包IOS 远程编译 Remote Build IOS_wxiaop_1的博客-CSDN博客

远程打包失败之一：(3条消息) UE4 Windows远程发布iOS之SSH登录Mac OS验证错误问题_foenix66的博客-CSDN博客

打包过程中，两台电脑都要保持开启，不要有一台进入睡眠或关机。

（给像我一样的小白认识一下，ITunes和爱思助手）

3.模板认识（现在开始正式介绍模板）

 前言：

如果你新建的项目使用了手持式AR应用，那么现在可以测试下模板内容，把项目打包到手机上玩玩看。这是官方对模板的介绍： 手持类AR项目模板快速入门 | 虚幻引擎文档 (unrealengine.com)

如果你没有应用官方模板，比如从空项目开始的，那就点击右上方叉叉，退出去重建一个。

这里有些AR相关的蓝图：(3条消息) UE4移动平台AR开发快速预览_foenix66的博客-CSDN博客_ue4做ar

正文：

重要蓝图介绍

打开摄像头：

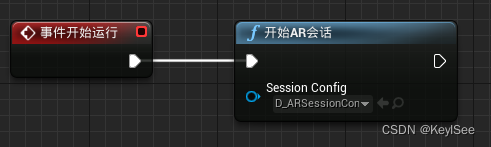

开始AR会话：要开始AR，需要两样东西.

1.调用开启AR会话，这样手机才会打开摄像头并开启AR相关程序；

 2.设置数据资产，看到上图中的D_ARSessionCon了吗?

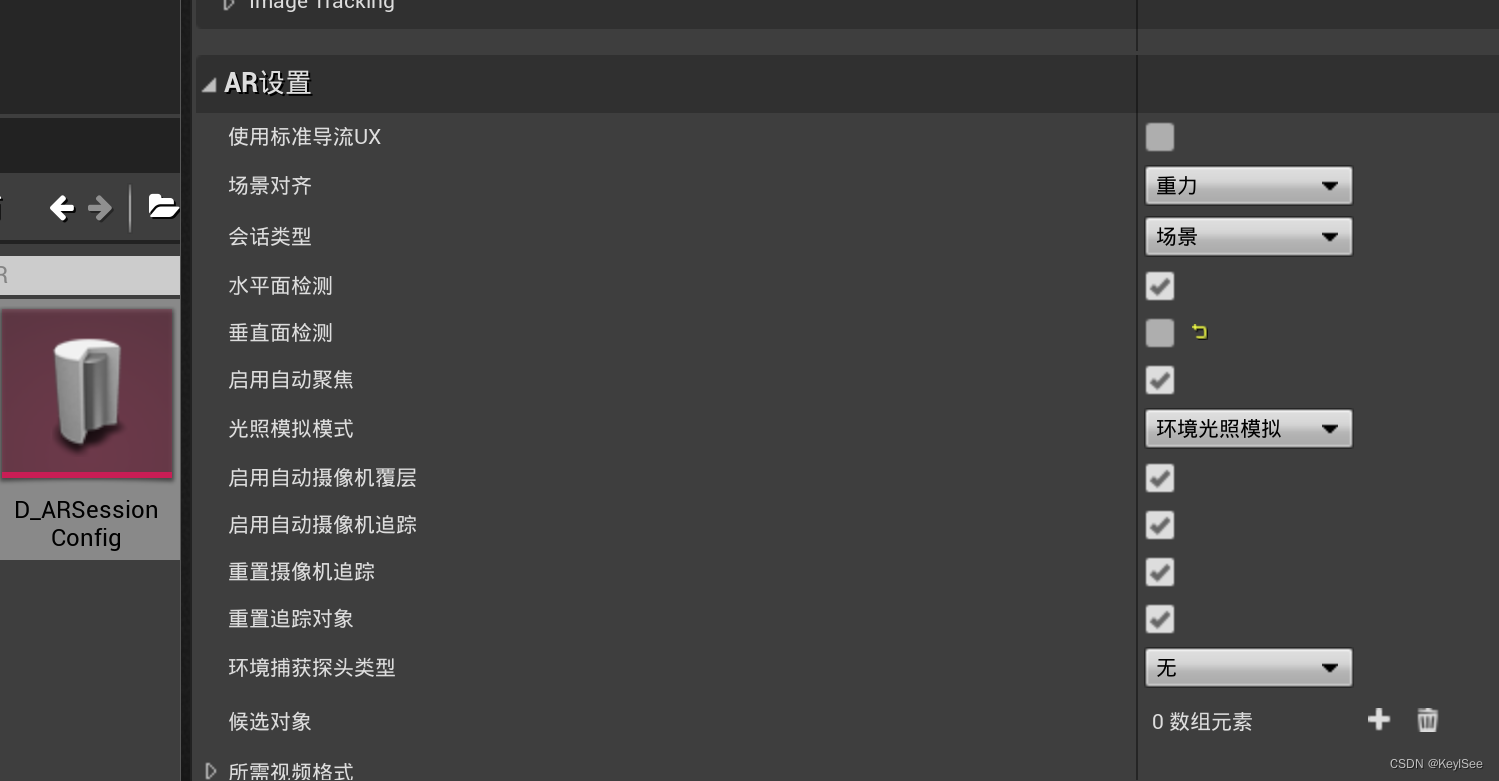

 这是一个普通的数据资产，里面什么都不用设置（除了特别需求）

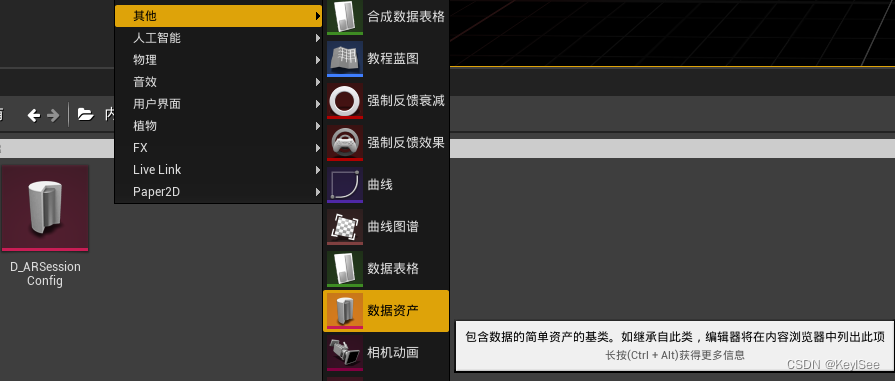

创建方式：在内容浏览器内容    ->   如图中所示    ->点击后选择ARSessionConfig

触屏输入：

获取手指在屏幕的位置：

 捕获触屏事件：只要手点击屏幕就会响应

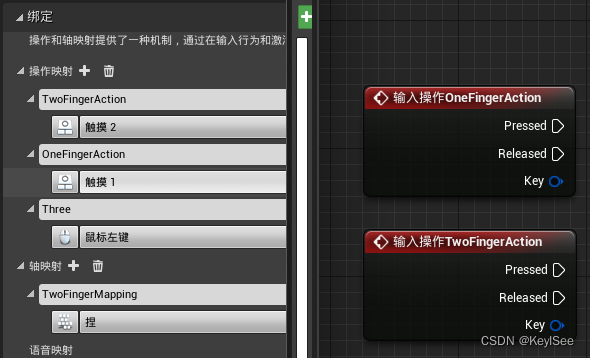

轴绑定：在项目设置的输入里绑定相应函数，触摸1是一只手指，触摸2是两只手指。



扫描环境：

将屏幕反向投射到场景：把手指位置，从二维转到三维，并再给一个向量。

可以获取在屏幕上，手指点击的位置（这个位置是3维，是场景中的3维坐标，差不多就是ARPawn的摄像机位置）和一个垂直于屏幕的法线向量（这个法向量可以用于点取屏幕里的物体）。

对象的线条检测：该蓝图的射线可以命中场景中的对象（即程序生成的对象），但是没法检测到真实世界中的物体，但可以使用下面的蓝图节点。On Hit传出去后，用“中断命中结果”获取更多信息。

线检测检测的对象：该蓝图的射线可以检测到摄像机捕捉到的几何体，可以勾选你想点中的对象

 平面几何体：

这是摄像机能检测到的现实世界中的平面。

4.三个重要的蓝图类

BP_ARPawn:

Pawn，AR中的一切都是围绕Pawn进行的，所以首先要在游戏模式中，将默认pawn类设成ARPawn，它就是普通的Pawn只有一个摄像机组件，里面写了些蓝图，Pawn不仅是用户的化身，也是这个模板里处理数据的后台，很多功能都是写在这里，开启摄像头，触屏输入，手势判断都是写在其蓝图中。（不过这个模板中是Pawn创建MainMenu，然后让MainMenu开启摄像头）

BP_Plane:

这是一块透明的平面，在蓝图中是空的，它会在检测到平面后被放置在平面的位置，当系统让您选择一个平面，我们点击屏幕后，对象的线条检测会命中它，然后就允许你再次点击屏幕在这个蓝图上放置对象。

BP_Placeable:

这个就是我们要在AR中放置的对象，单指拖动，双指旋转，双指合并/分开是缩放。

说一下 BP_Placeable的显示物体，它的网格体其实是在这个BP_ProductAssetRef里面选择的。

5.打开AR的流程

运行游戏，当游戏开始时，首先跃入眼帘的是这个英文画面，

因为游戏开始时：

1.会生成默认pawn类（ARPawn）；

2.而ARPawn在生成时，蓝图里的事件初始化会创建MainMenu添加到界面；

3.MainMenu会把子控件都创建出来，有的显示在屏幕，有的隐藏。（就呈现出上图的有样子）

MainMenu在初始化时会设置控件们的可见性并绑定许多事件到蓝图通信，

 后面这个序列的11个操作主要是绑定菜单切换的事件和一些杂项

Mainmenu里面的Button模块（就是上上图的Begin Scan），点击之后会调用On Pressed Event和On Release Event蓝图通信，它们绑定了一系列AR事件（包括UI切换），其中On Release Event会调用开启AR会话（打开摄像头）。

然后摄像头会扫描环境，试着在一个平面几何体上放置BP_Plane的实例，之后我们的AR对象（BP_Placeable）就是放置在这个BP_Plane上。

6.输入处理

在BP_ARPawn中有三个处理输入的部分

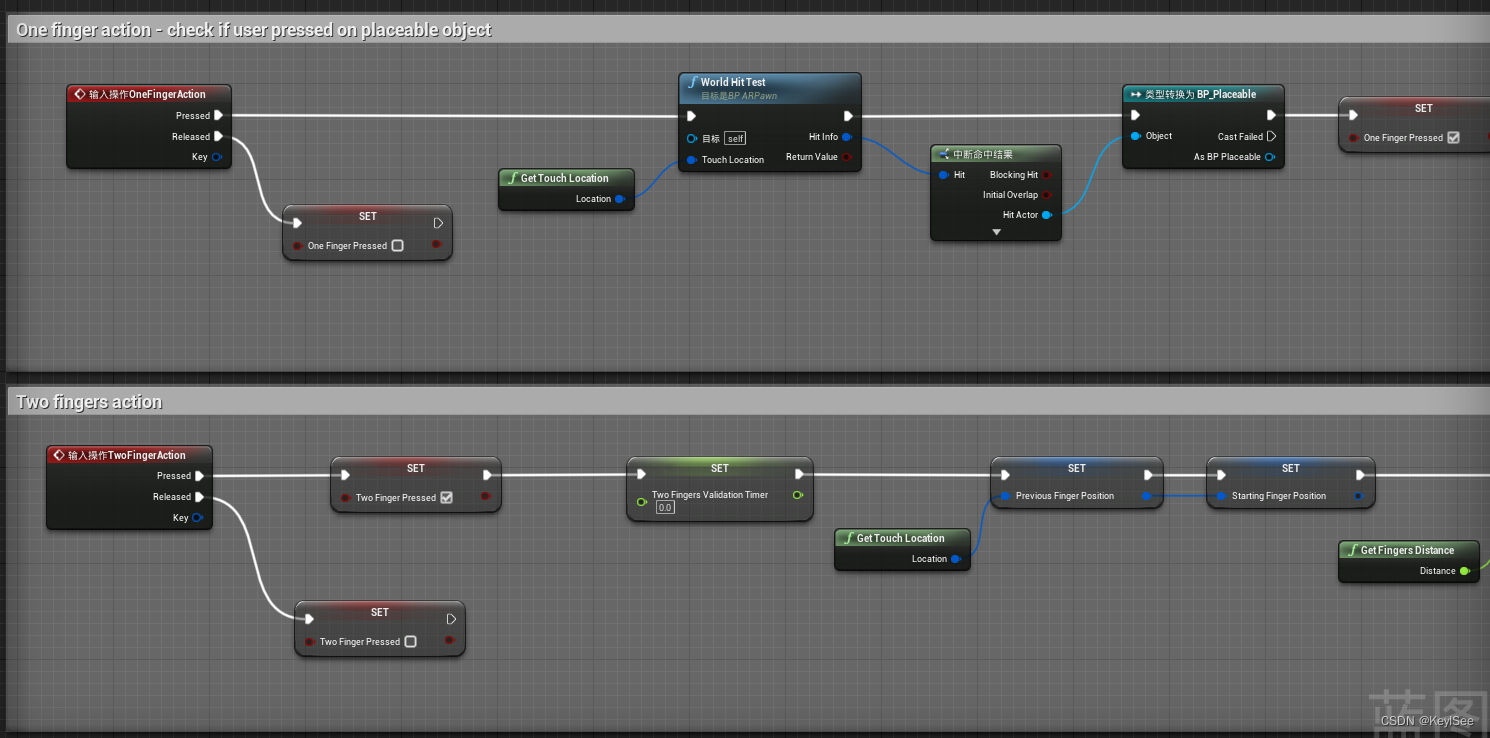

首先是放置对象，检测到有点击操作就会判断，是选择平面还是放置对象。

 这部分会记录一些输入信息给下一部分，OneFinger是判断是否选择对象，TwoFinger会保存当前手指位置为Pervious的位置。

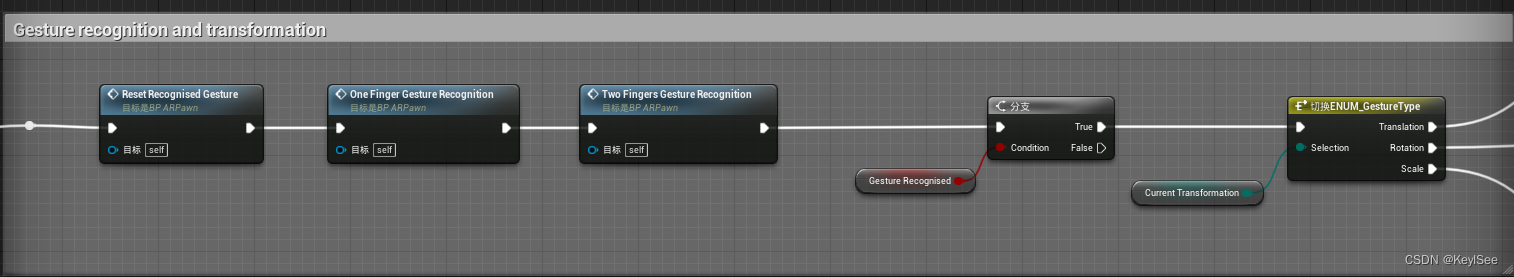

 用上面获取的输入信息做手势识别，tick函数每帧执行，用来判断对象是要位移还是选择或缩放。
