今天，我将采用华为AR2220路由器，完成简单的BGP配置实验，主要是面向0基础用户，提供基本的BGP配置介绍和讲解。另外，本文提供配置代码，方便有实现需求但是基础较差的同学经过简单改动后拿来即用。
关于BGP的知识如果有不明白的可以查阅浅议BGP（一文看懂BGP），在这里就不过多介绍了。

一、拓扑场景

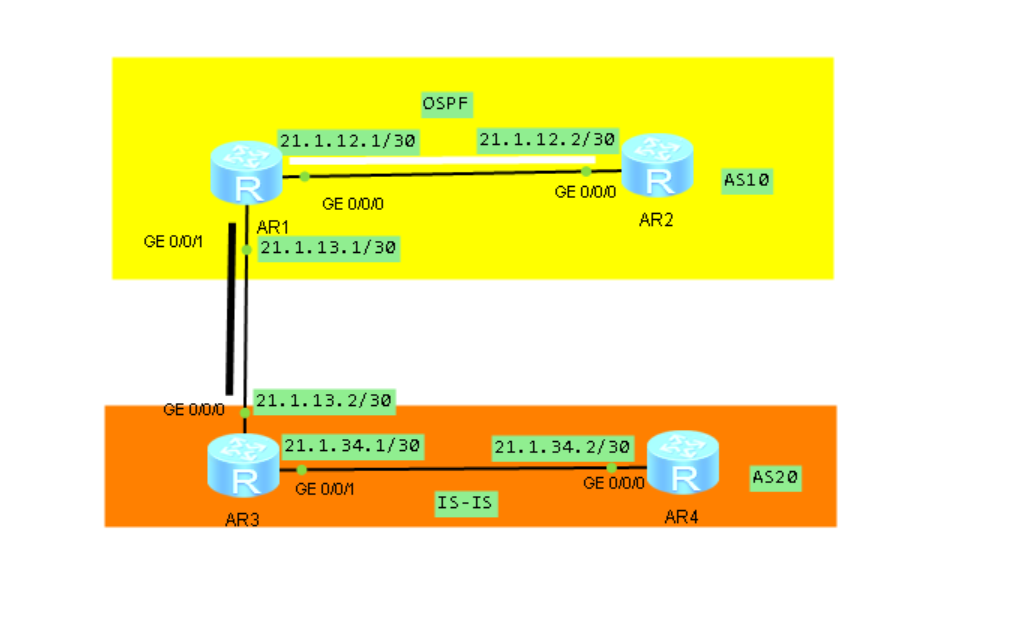

话不多说，首先来上拓扑图：

题目路由器和链接方式如上所示，我们的目的是要建立图中规定的EBGP和IBGP邻居关系，并且把IS-IS和OSPF分别通告给BGP邻居。

二、配置说明

1、接口IP配置
略
2、OSPF配置
OSPF配置中主要使用以下命令：

#
ospf 1
 area 0.0.0.0
#
interface GigabitEthernet0/0/0
 ip address 21.1.12.1 255.255.255.252
 ospf enable 1 area 0.0.0.0
#

上述代码说明如下：

#
ospf 1 //在全局配置下执行，主要是建立OSPF，并进入OSPF视图，1是进程号
 area 0.0.0.0//在OSPF视图下执行，主要是建立OSPF区域
#
interface GigabitEthernet0/0/0
 ip address 21.1.12.1 255.255.255.252
 ospf enable 1 area 0.0.0.0//在接口模式下使能OSPF，表明此接口运行OSPF协议，查找OSPF邻居，1是OSPF进程号，0.0.0.0是OSPF区域号
#

在R1、R2上完成OSPF配置后，执行命令：

dis ospf peer brief

应该出现下列状况：

3、IS-IS配置
is-is配置与OSPF相似，配置中主要使用下列命令：

#
isis 1
 network-entity 49.0000.0000.0000.0003.00
#
interface GigabitEthernet0/0/0
 ip address 21.1.34.2 255.255.255.252
 isis enable 1
#

上述代码说明如下：

#
isis 1//在全局配置下执行，主要是建立IS-IS，并进入IS-IS视图，1是进程号
 network-entity 49.0000.0000.0000.0003.00//配置ISIS的ID，这种形式是OSI七层模型中网络层的地址样式
#
interface GigabitEthernet0/0/0
 ip address 21.1.34.2 255.255.255.252
 isis enable 1//在接口模式下使能IS-IS
#

在R3、R4上完成IS-IS配置后，执行命令：

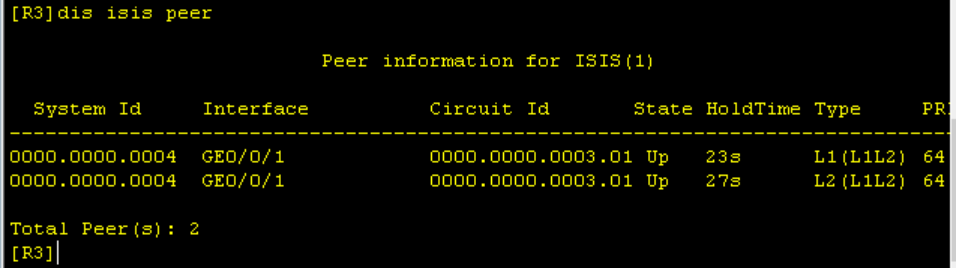

dis isis peer

应该出现下列状况：

4、BGP配置
在完成上述基本配置后，就可以进行BGP的配置了。
BGP配置基本命令如下：
在R1上：

#
bgp 10
 peer 21.1.12.2 as-number 10
 peer 21.1.13.2 as-number 20
#

在R2上：

#
bgp 10
 peer 21.1.12.1 as-number 10
#

在R3上：

#
bgp 20
 peer 21.1.13.1 as-number 10
#

由于BGP采用TCP链接方式建立链接，因此必须手动指定BGP邻居的IP地址，上述配置过程基本上只有两条类型的命令：

bgp [Integer]

表示进入BGP视图，同时后面的Integer表示本路由器所处的AS号。

peer [IP地址] as-number [Integer]

在BGP视图下执行，指名BGP邻居的IP地址和AS号，这个AS号必须和BGP邻居的上一条命令的AS号一致才能建立BGP邻居。
BGP配置完成后，执行命令：

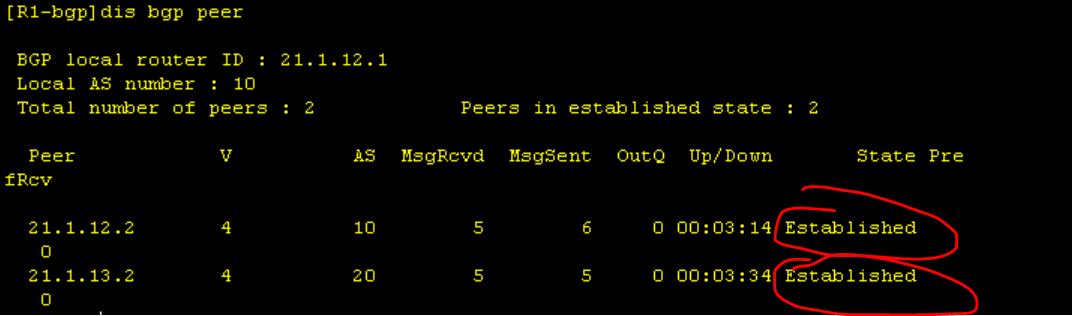

dis bgp peer

如果看到下列场景，说明BGP运行正常：

三、其他必要配置

上述只是BGP的基本配置，下面介绍三种在BGP中使用的几条额外命令，用于在不同的场景下配置BGP使用。
1、使用环回口配置BGP
由于环回口的稳定性，有时，我们可能会要求使用环回口配置BGP邻居。在本题中，假设R1和R3之间BGP邻居的建立需要使用环回口建立，R1上建立环回口LoopBack0，IP地址是1.1.1.1/32，R3上建立环回口LoopBack0，IP地址是2.2.2.2/32，
则配置命令如下：

 peer 2.2.2.2 as-number 20
 peer 2.2.2.2 ebgp-max-hop 255
 peer 2.2.2.2 connect-interface LoopBack0

命令介绍如下：

 peer 2.2.2.2 as-number 20
 peer 2.2.2.2 ebgp-max-hop 255 //在默认情况下，BGP邻居建立的报文TTL是1，如果不是采用直连口建立BGP邻居，那么BGP邻居建立的报文很有可能无法到达目的IP，因此采用这条命令可以配置将BGP报文中TTL改为255
 peer 2.2.2.2 connect-interface LoopBack0//表示用本地环回口与对方建立BGP邻居

注意：由于BGP建立的基础是能够完成TCP建立过程，换句话说，BGP peer之间必须能够互相联通。但是在用环回口建立BGP后，可能出现BGP邻居之间不知道对方环回口的路由，此时，我们需要静态指定路由。
2、BGP路由引入
在上文中，尽管我们已经完成了BGP邻居的建立，但是此时BGP还没有引入路由，在BGP中引入路由需要以下两条命令：
在R1上：

import-route ospf 1

在R3上：

import-route isis 1

上述两条命令，用于将其他路由发布到BGP中，通过这两条命令，BGP路由就可以传递给对方了。
如果您已经完成上述配置，执行命令：

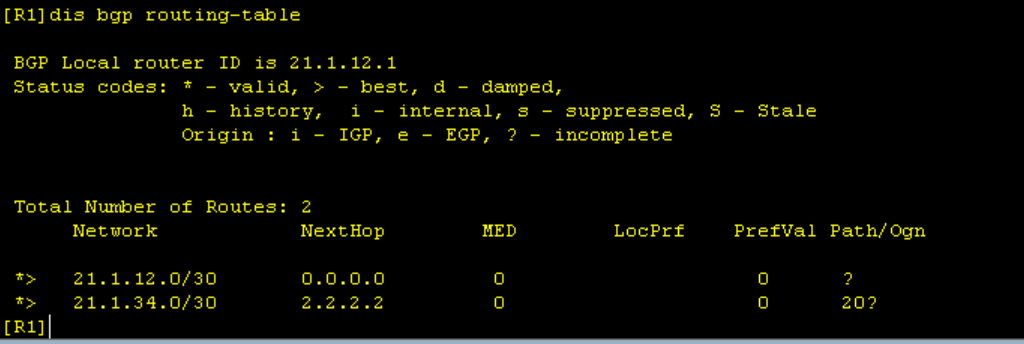

dis bgp routing-table

如果出现下列现象：

则说明BGP路由引入已经成功，如果显示内容为空，则说明配置存在问题，需要检查以前的配置。
3、更改IBGP下一跳
在完成上述所有配置后，BGP基本上就已经完成配置了，但是还有一点细节，就是R2上的BGP路由问题。
从拓扑图中可以看出，R1和R2建立了IBGP邻居关系，R1和R3建立了EBGP邻居关系。按照BGP协议，由EBGP传递来的路由会传递给IBGP，因此，在R2上会收到R3的isis路由信息。然而此时，如果我们在R2上查看路由表，缺发现没有R3的路由信息，这是为什么呢？

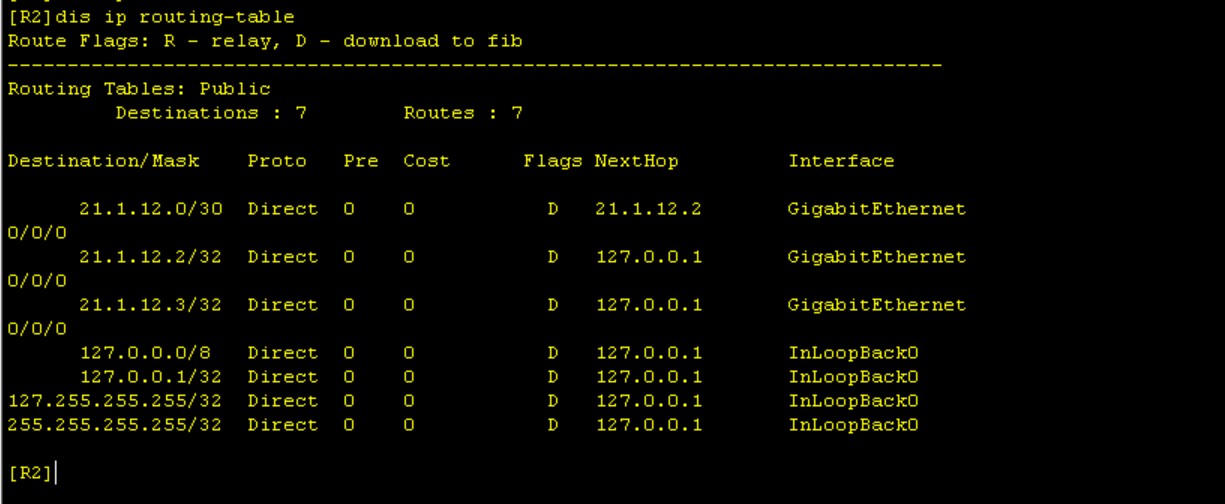

在R2上查看路由表信息：

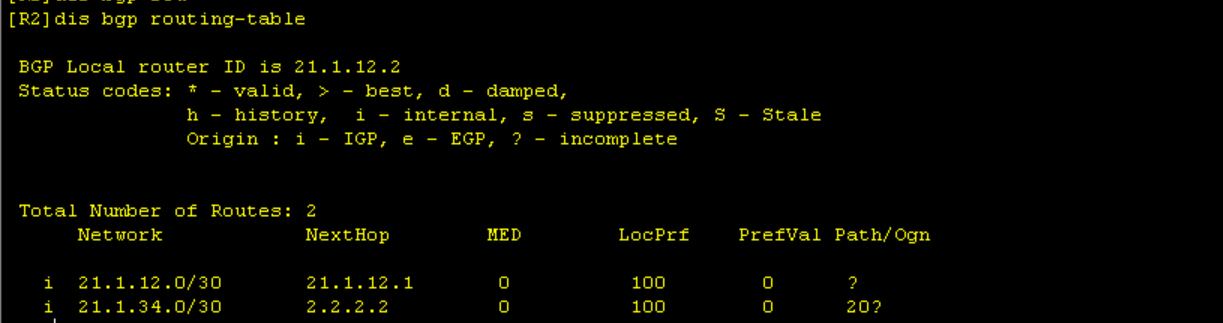

在R2上查看BGP路由信息：

原来，问题出现在BGP路由传递上，可以看到，R2上的BGP路由前面没有尖括号，这表示该路由信息不可用。这是因为R2收到R1传来的BGP路由信息的下一跳并没有改动，还是2.2.2.2，然而R2并不知道2.2.2.2怎么走，因此，R2还是不能够转发到AS20的数据包。
要想解决上述问题，必须在R1向R2通告路由的时候，将下一条改为自己的IP地址，要想完成这一目标，必须执行下一条命令：

peer 21.1.12.2 next-hop-local

这样，上述问题就解决了。

四、配置模板

为了方便部分小伙伴更方便的配置，先将R1、R2、R3配置（已经删除其他无关配置）粘贴如下：
R1：

#
interface GigabitEthernet0/0/0
 ip address 21.1.12.1 255.255.255.252
 ospf enable 1 area 0.0.0.0
#
interface GigabitEthernet0/0/1
 ip address 21.1.13.1 255.255.255.252
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
bgp 10
 peer 2.2.2.2 as-number 20
 peer 2.2.2.2 ebgp-max-hop 255
 peer 2.2.2.2 connect-interface LoopBack0
 peer 21.1.12.2 as-number 10
 #
 ipv4-family unicast
  undo synchronization
  import-route ospf 1
  peer 2.2.2.2 enable
  peer 21.1.12.2 enable
  peer 21.1.12.2 next-hop-local
#
ospf 1
 area 0.0.0.0
#
ip route-static 2.2.2.2 255.255.255.255 21.1.13.2

R2：

#
interface GigabitEthernet0/0/0
 ip address 21.1.12.2 255.255.255.252
 ospf enable 1 area 0.0.0.0
#
bgp 10
 peer 21.1.12.1 as-number 10
 #
 ipv4-family unicast
  undo synchronization
  peer 21.1.12.1 enable
#
ospf 1
 area 0.0.0.0

R3：

#
isis 1
 network-entity 49.0000.0000.0000.0003.00
#
interface GigabitEthernet0/0/0
 ip address 21.1.13.2 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 21.1.34.1 255.255.255.252
 isis enable 1
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
bgp 20
 peer 1.1.1.1 as-number 10
 peer 1.1.1.1 ebgp-max-hop 255
 peer 1.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  import-route isis 1
  peer 1.1.1.1 enable
#
ip route-static 1.1.1.1 255.255.255.255 21.1.13.1
#
