** ## 操作系统ucore实验——lab1 **

紧急更新实验用的源代码在lab0中的有误改为：

链接：https://pan.baidu.com/s/1RLCG57xDSydH8oQD-JwgPQ
提取码：9i15

中科大的源可能遇见无法使用的情况，换官方的

https://releases.ubuntu.com/focal/ubuntu-20.04.5-desktop-amd64.iso

练习1：理解通过make生成执行文件的过程

首先打开lab1文件观察一下，然后有makefile，make V=生成make编译过程中详细的过程和参数，和bin文件夹，里面即是编译生成的内核文件夹。ucore.img就在其中。

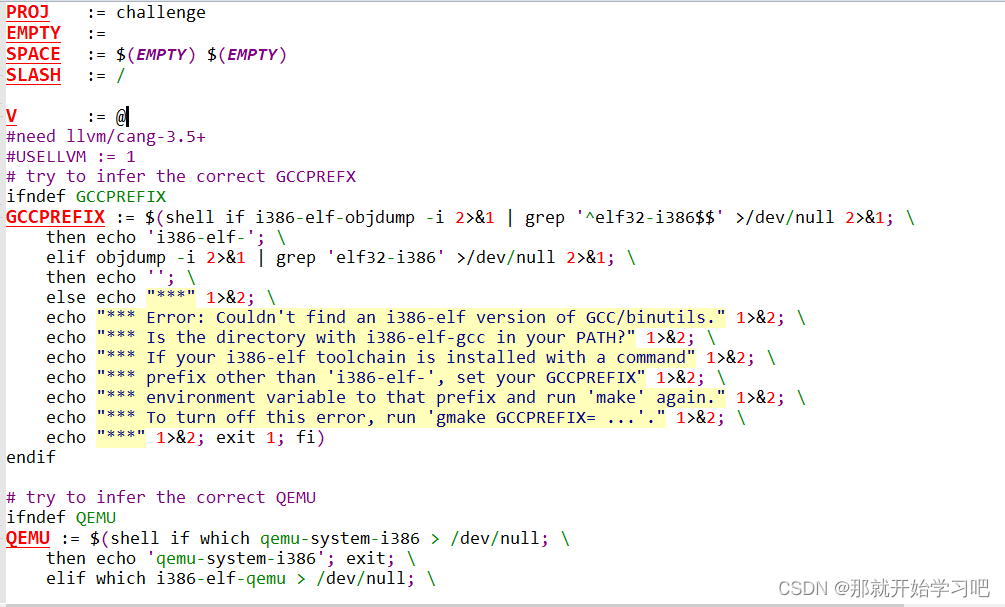

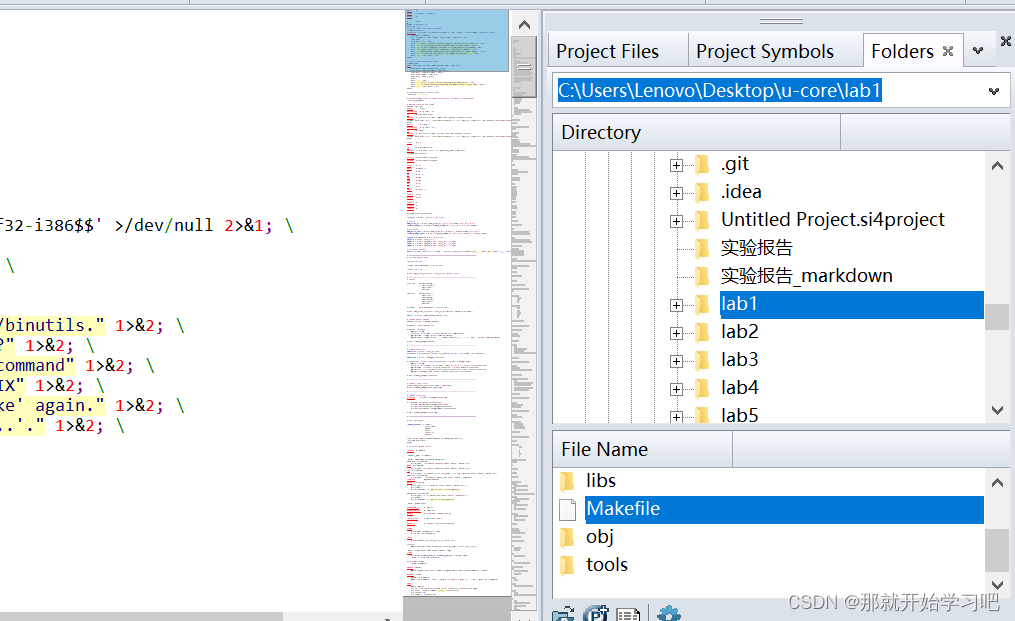

用Source Insight审计makefile代码
【
看一下正文，小白肯定看不懂，这个是linux shell的脚本语言，这里推荐大家一本学习linux的一本书《鸟哥的Linux私房菜》图书馆里应该有。那么接下来将对makefile进行一一讲解。

首先学一种语言其实只需要将输入输出，判断循环，结构定义学会基本就掌握七八了。以下是基本符号说明

=	即是简单的赋值
：=	变量不存在或值为空时才对其赋值
echo	输出
num>&num	输出重定向符号0表示标准输入，1表示标准输出，2标准错误输出 1>&2即是将标准输出定向到标准错误输出这里
ifndef…endif	判断是否定义,中间夹带定义内容
if,elif,then	与python类似的then即是if或者elif为真时启用

其余的可看这篇：

https://blog.csdn.net/tangyuanzong/article/details/78595854?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166609720716800184180982%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=166609720716800184180982&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_alltop_positive~default-1-78595854-null-null.142^v59pc_rank_34_2,201^v3control_2&utm_term=ucore%20lab1&spm=1018.2226.3001.4187

可以看出ucore是基于qemu开发的操作系统

问题1：操作系统镜像文件ucore.img是如何一步一步生成的？(需要比较详细地解释Makefile中每一条相关命令和命令参数的含义，以及说明命令导致的结果)

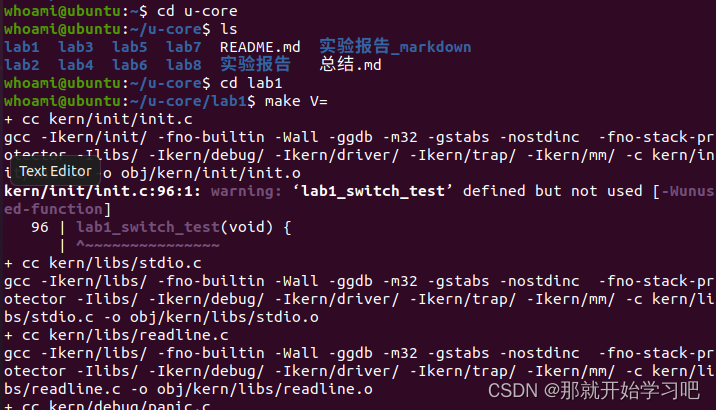

make V=（对每条命令进行了精简）后的内容：
如果没有则说明你以前编译过但没清除缓存解决方法：

方法1.
make clean #清除上一次make命令生成的文件
make distclean #清除上一次make以及configure命令生成的文件
方法2.
将文件删除，重新下一个

开始分析：
第一步

1. +cc kern/init/init.c #编译初始化代码init.c
   • gcc -Ikern/init/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/init/init.c -o obj/kern/init/init.o #编译方法这里大概就是对-kern/init/文件目录下开了保护 可调试 栈保护等等一系列操作…详情请看gcc说明手册，gcc --help即可

第二步

2.+ cc kern/libs/stdio.c #编译输入输出文件，这里并不是BIOS，BIOS是放在ROM固定的，是什么输入输出以后到源码分析会说。
gcc -Ikern/libs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/libs/stdio.c -o obj/kern/libs/stdio.o

第三步

• cc kern/libs/readline.c #编译readline.c文件
  gcc -Ikern/libs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/libs/readline.c -o obj/kern/libs/readline.o

第四步

• cc kern/debug/panic.c#编译panic.c文件
  gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/panic.c -o obj/kern/debug/panic.o

第五步

• cc kern/debug/kdebug.c #编译kdebug.c文件
  gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/kdebug.c -o obj/kern/debug/kdebug.o

第六步

• cc kern/debug/kmonitor.c #编译kmonitor.c gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/kmonitor.c -o obj/kern/debug/kmonitor.o

…此处开始一个文件夹举例说明
第七步

• cc kern/driver/clock.c#编译时钟代码clock.c
  gcc -Ikern/driver/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/driver/clock.c -o obj/kern/driver/clock.o

…
第十一步

• cc kern/trap/trap.c #编译陷门中断代码
  gcc -Ikern/trap/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/trap/trap.c -o obj/kern/trap/trap.o

第12步

• cc kern/trap/vectors.S #编译终端向量的汇编代码
  gcc -Ikern/trap/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/trap/vectors.S -o obj/kern/trap/vectors.o

第14步

• cc kern/mm/pmm.c #编译pmm.c文件
  gcc -Ikern/mm/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/mm/pmm.c -o obj/kern/mm/pmm.o

数不来了…

ld -m elf_i386 -nostdlib -T tools/kernel.ld -o bin/kernel obj/kern/init/init.o obj/kern/libs/stdio.o obj/kern/libs/readline.o obj/kern/debug/panic.o obj/kern/debug/kdebug.o obj/kern/debug/kmonitor.o obj/kern/driver/clock.o obj/kern/driver/console.o obj/kern/driver/picirq.o
obj/kern/driver/intr.o obj/kern/trap/trap.o obj/kern/trap/vectors.o
obj/kern/trap/trapentry.o obj/kern/mm/pmm.o obj/libs/string.o
obj/libs/printfmt.o #动态链接生成bin/kernel

…

• ld bin/bootblock //根据sign规范生成bootblock
  ld -m elf_i386 -nostdlib -N -e start -Ttext 0x7C00
  obj/boot/bootasm.o obj/boot/bootmain.o
  -o obj/bootblock.o

  //创建大小为10000个块的ucore.img，初始化为0，每个块为512字节 dd if=/dev/zero of=bin/ucore.img count=10000
  //把bootblock中的内容写到第一个块 dd if=bin/bootblock of=bin/ucore.img conv=notrunc
  //从第二个块开始写kernel中的内容 dd if=bin/kernel of=bin/ucore.img seek=1 conv=notrunc

通过分析，不仅仅可以在makefile中找到编译命令，并且可以得到ucore.img的生成过程为

1.将所有源代码编译为可执行文件，生成产生bin/kernel所需文件
2.链接生成bin/kernel
3 编译bootasm.S bootmain.c sign.c
4.根据sign规范生成obj/bootblock.o
5.创建10000个块的ucore，将bootblock写入第0块，然后将bin/kernel写入后面的块

问题2：一个被系统认为是符合规范的硬盘主引导扇区的特征是什么？
这里找了一下想了想，既然是起规范作用的，那么在前面说了sign可以规范bootblock。那么这片代码一定在sign.c里面。

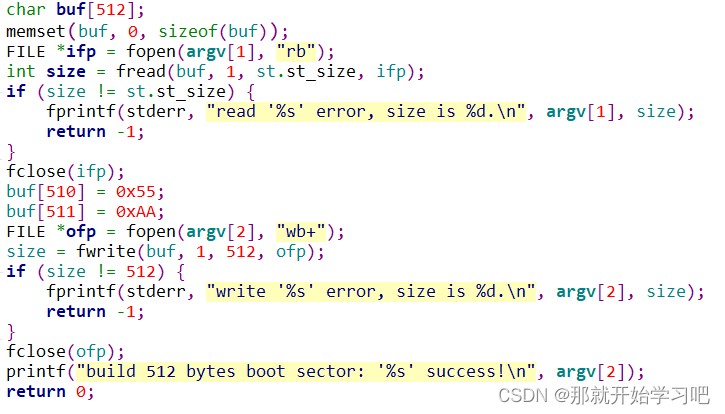

果然：

则符合符合规范的硬盘主引导扇区的特征

1.扇区大小为512字节
2.多余空间为0
3.第510字节=0x55
4.第511字节=0xAA

练习2：使用qemu执行并调试lab1中的软件

1.从CPU加电后执行的第一条指令开始，单步跟踪BIOS的执行

首先我们看看在用qemu启动内核时我们给内核埋下的调试断点在lab1/tools/gdbinit文件内

意思就是说，我在文件 bin/kernel执行时开一个端口1234给别人交互，并在kern_init函数下断点，运行继续。我们知道CPU加电后是先启动BIOS的那么这个断点是不能看见的所以修改为。

set architecture i8086
target remote :1234
就行了，方便我们将来的调试

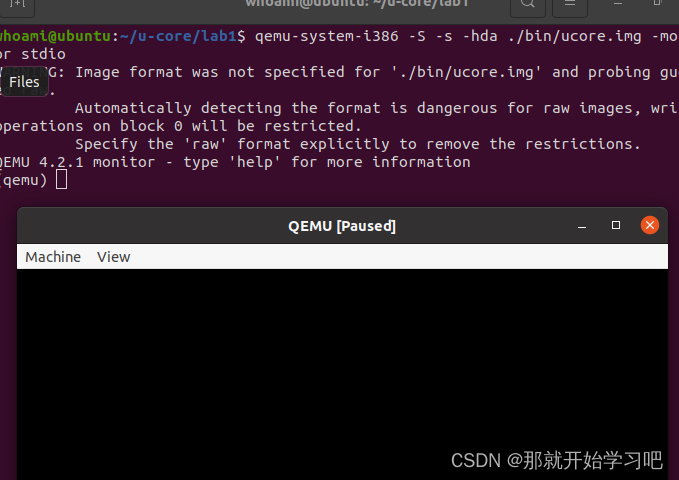

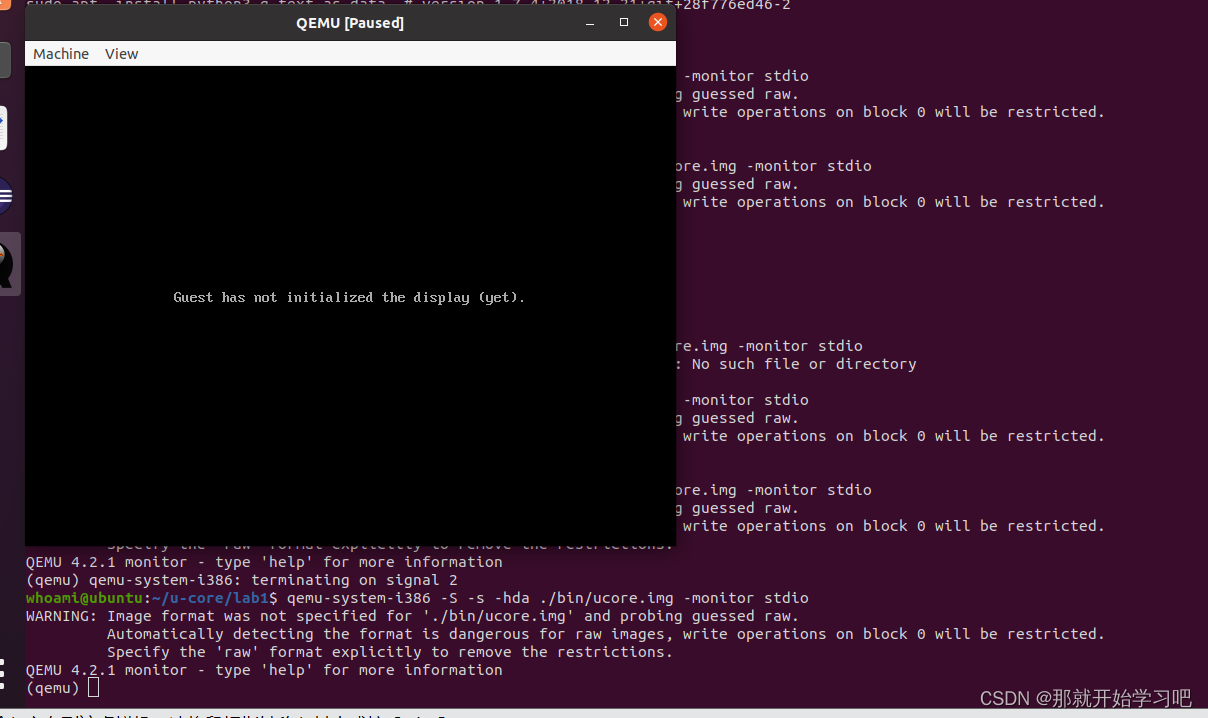

然后这里用qemu拉起ucore并设为可调试

qemu-system-i386 -S -s -hda ./bin/ucore.img -monitor stdio
或者
qemu -S -s -hda ./bin/ucore.img -monitor stdio

1.本地调试法
新启一个终端，在lab1文件下

make debug#启动调试

然后输入：

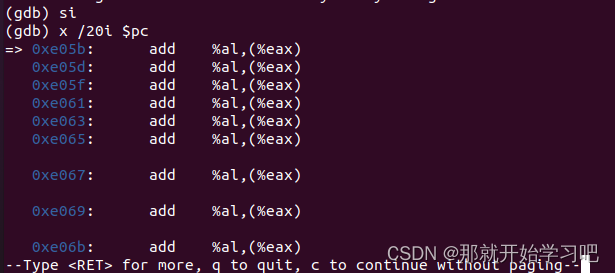

si #单步跟踪
x /20i $pc #查看20次pc程序计数器所指的内容

2.远程调试法

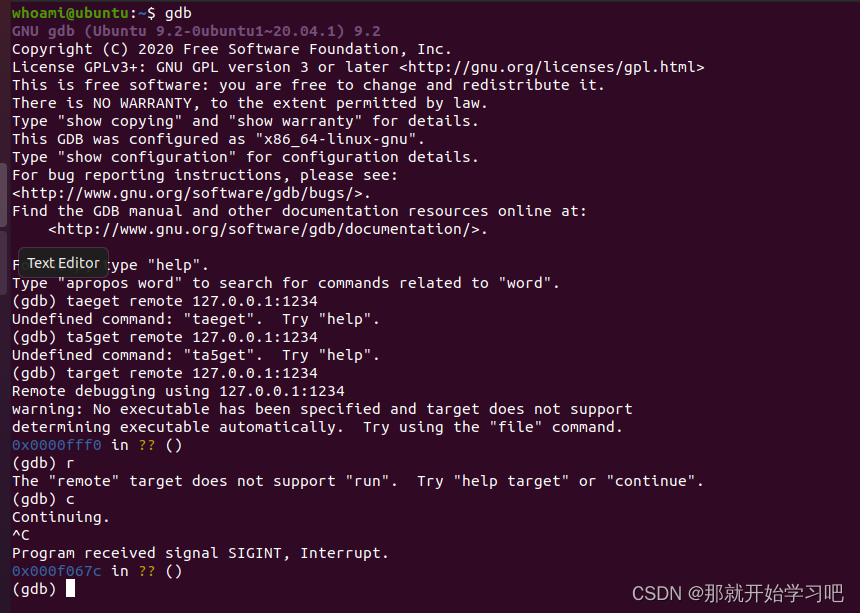

新起一个终端，然后启动gdb
gdb
target remote ip+端口(本地用ip127.0.0.1)
命令

这样就可以让别人帮你远程调试了，也意识到这其实是一个很危险的后门，如果我隐藏在其他不知名文件里面，你的系统将随时被我干掉。

并且第一个断点是0x0000fff0即BIOS的启动点，可看见是成功的。

2.在初始化位置0x7c00设置实地址断点,测试断点正常。

这里将前面启动的全部关闭，然后重新拉起一下ucore.img让他以BIOS开始

新起一个终端，然后本地或者远程调试。

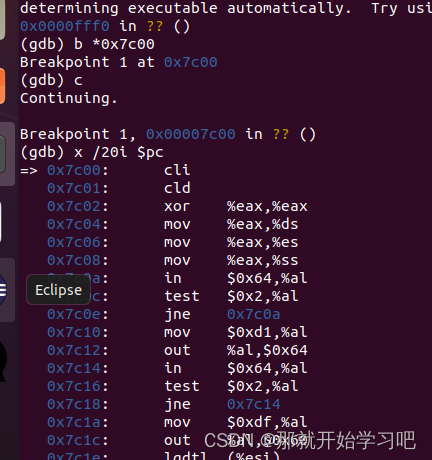

然后设置断点在0x7c00处，然后运行查看程序计数器

b *0x7c00
c
x /20i $pc

由此可知改断点是正常的

这里就可以得到结论，在这个内存空间中BIOS和加载程序的内存分布的分部是，
————————————— <-4G
| 空闲空间 |
—————————————<-1MB=0xffff0
|BIOS固件 |
—————————————<-640KB
|… |
—————————————
|内核加载程序（bootloader） | <-第一块
—————————————<-0x7c00 CS:IP=0000:7c00
|BIOS数据块 |
——————————————0x0

3.从0x7c00开始跟踪代码运行,将单步跟踪反汇编得到的代码与bootasm.S和 bootblock.asm进行比较
20个20个的看
调试的

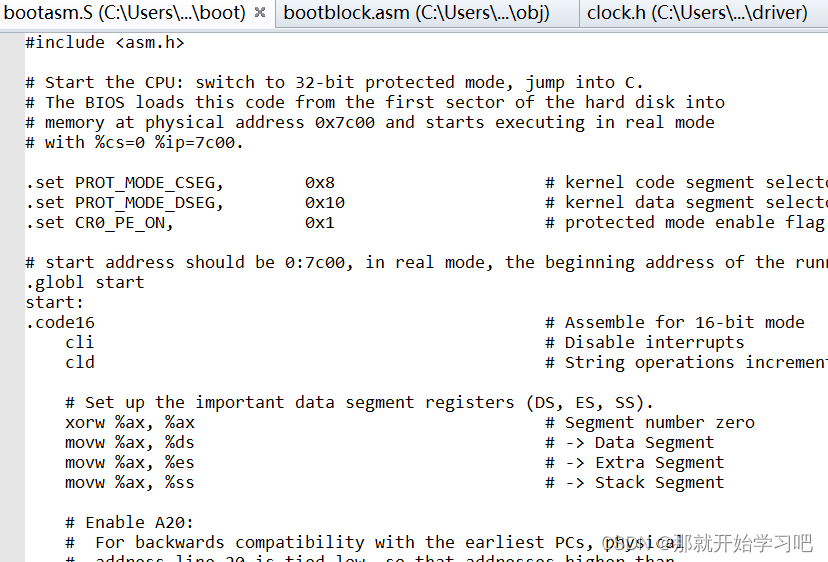

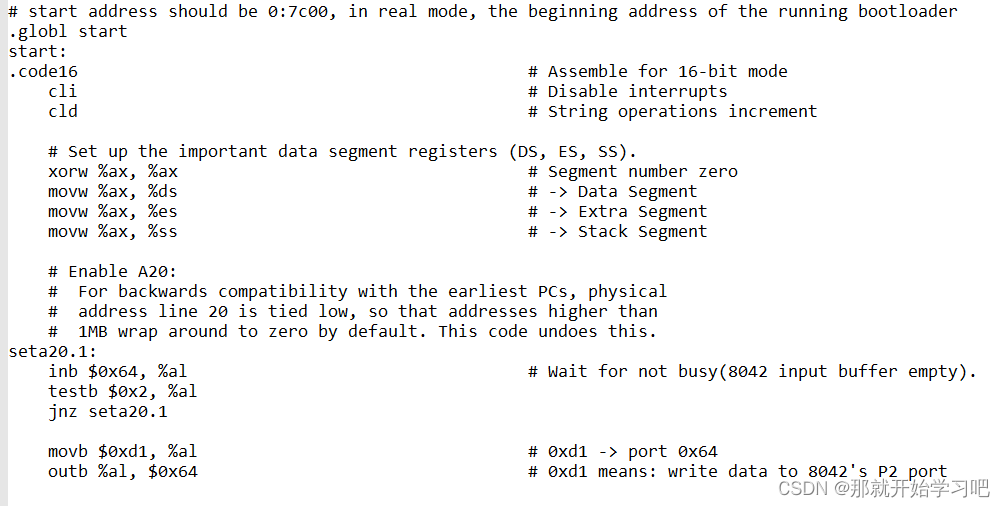

bootasm.S的

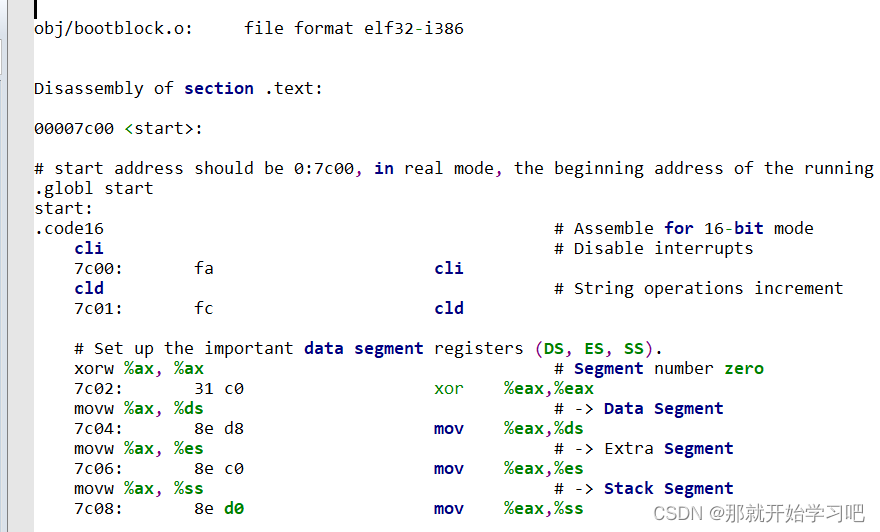

bootblock.asm

结论：都是一样的
那么他究竟干了什么事呢？这里就直接给出分析的结果，具体细节请大家自己通过汇编来理解。
汇编指令大全：

https://blog.csdn.net/linlibest/article/details/8904624

1.终端处理，然后启动bootloader（512字节）
CLI 清中断允许位（防止在启动的时候被终端打扰）
CLD 清方向标志位
然后进行一系列的寄存器赋值，即是处理系统中断，保存了ds，es，s等，然后跳转执行。

2.等待磁盘扇区，读取磁盘

3.进入保护模式，启动系统，然后用局部内存表（LDT）

至此我们就可以知道，操作系统启动的完全步骤是

1.启动BIOS，将bootblock写入第一块
2.将权限转到bootblock，然后写入操作系统
3.将权限转到操作系统，启动

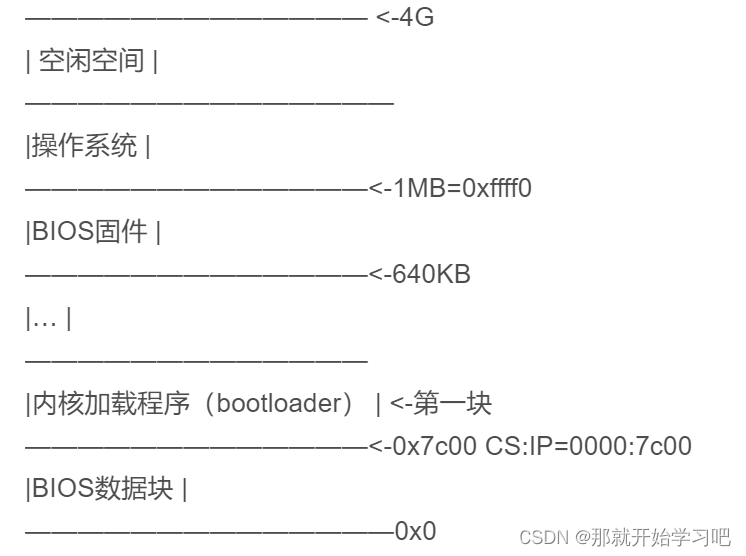

此时的全局内存表（GDT）
————————————— <-4G
| 空闲空间 |
——————————————
|操作系统 |
—————————————<-1MB=0xffff0
|BIOS固件 |
—————————————<-640KB
|… |
—————————————
|内核加载程序（bootloader） | <-第一块
—————————————<-0x7c00 CS:IP=0000:7c00
|BIOS数据块 |
——————————————0x0

这也是为什么电脑的运存4G，而使用时最多是3G的原因，操作系统自己就占了1G

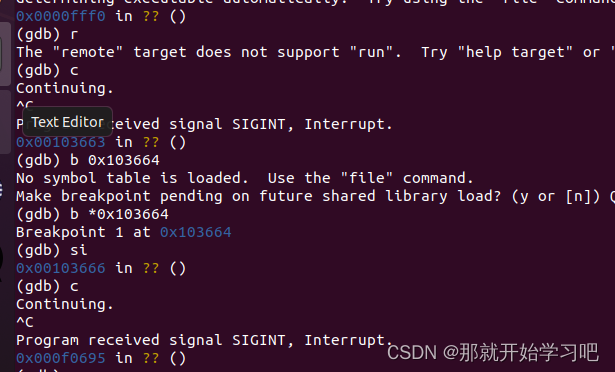

4.自己找一个bootloader或内核中的代码位置，设置断点并进行测试

随便搞

练习3：分析bootloader进入保护模式的过程。

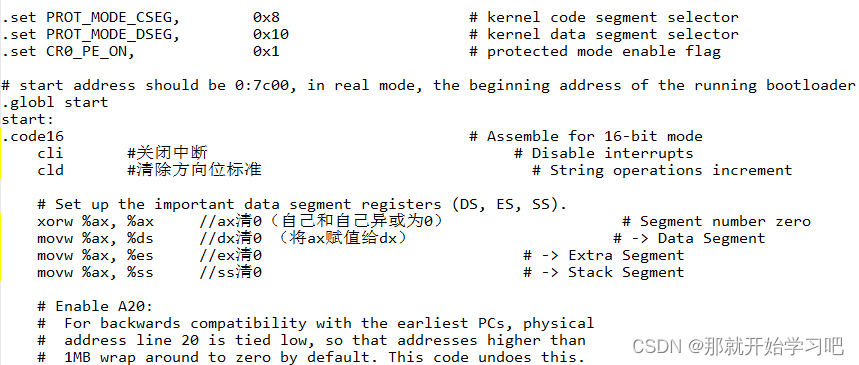

看来不得不细讲bootasm.S了

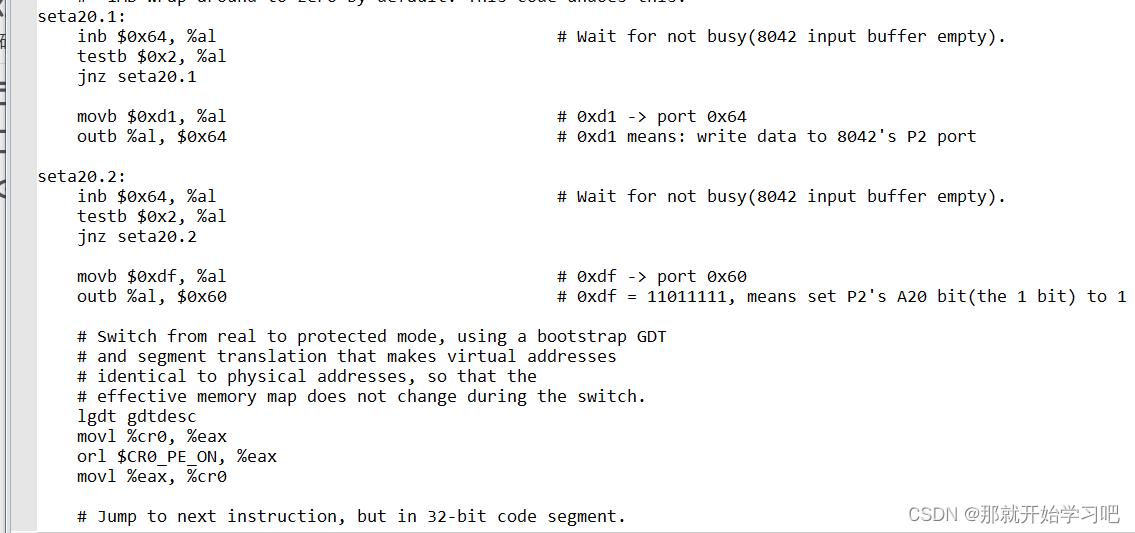

1.为何开启A20，以及如何开启A20
初始时A20为0，访问超过1MB的地址时，就会从0循环计数，将A20地址线置为1之后，才可以访问4G内存。A20地址位由8042控制，8042有2个有两个I/O端口：0x60和0x64。（A20即是address 20（地址线），他的空间4G）

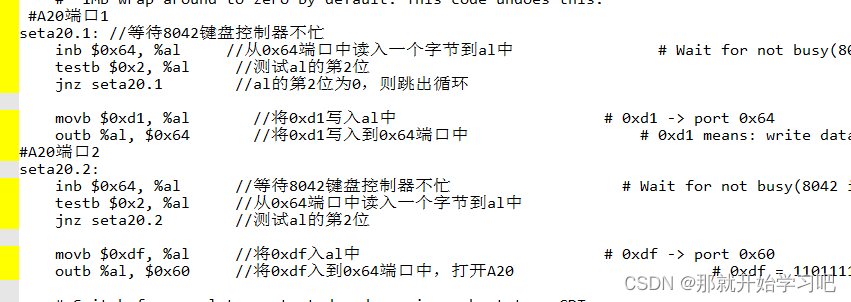

打开流程：

等待8042键盘控制不忙，即输入字符为空；
发送Write 8042 Output Port （P2）命令到8042 Input buffer；
等待8042 Input buffer为空；
将8042 Output Port（P2）得到字节的第2位置1，然后写入8042 Input buffer；

2.如何初始化GDT表
1.载入GDT

lgdt gdtdesc

2.进入保护模式
通过将cr0寄存器设为1，即进入保护模式

movl %cr0, %eax #将cr0给eax
orl $CR0_PE_ON, %eax #给eax赋值1
movl %eax, %cr0 #给cr0赋值1

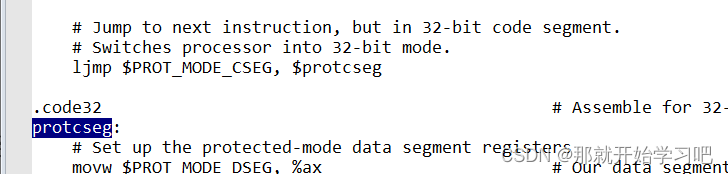

3.通过长跳转更新cs的基地址:
上面已经打开了保护模式，所以这里需要用到逻辑地址。$PROT_MODE_CSEG的值为0x8

跳转到protcseg这。

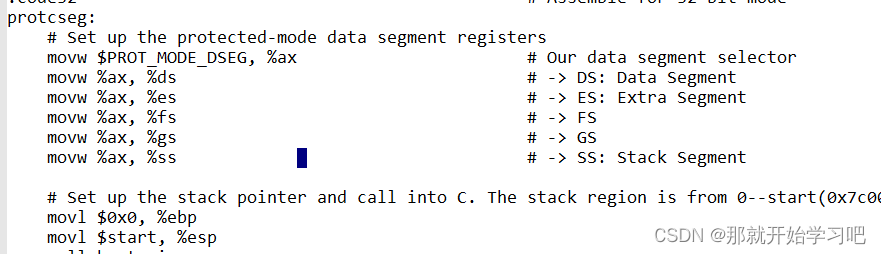

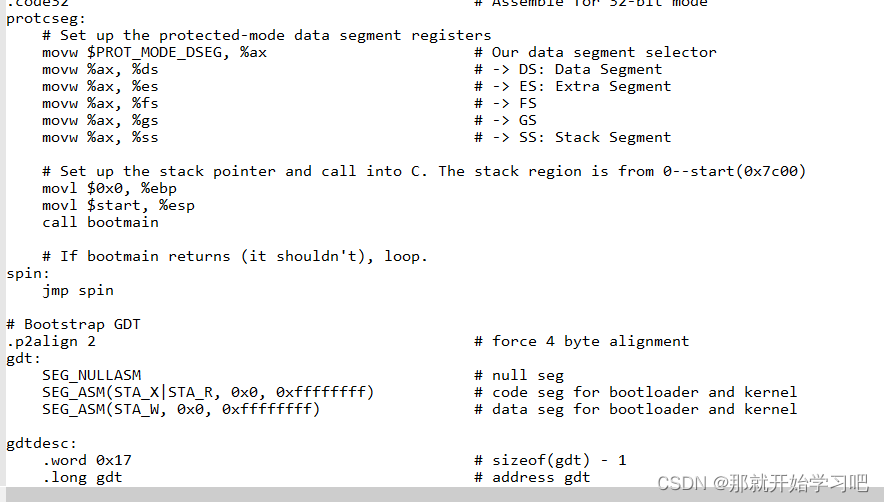

4 设置段寄存器，并建立堆栈

可以看到的是此时DS数据寄存器，ES扩展寄存器，FS标志寄存器，GS全局寄存器，ss堆栈寄存器。都初始指向0x0
具体作用：

https://blog.csdn.net/u011488769/article/details/119488993

esp栈顶指针指向0x7c,ebp指向0x0
5.转到保护模式完成，调用bootmain函数

3.如何使能和进入保护模式
将cr0寄存器置数为1

练习4：分析bootloader加载ELF格式的OS的过程。

1.bootloader如何读取硬盘扇区的？
在前面已经说过，当控制权给到bootloader时，进入保护模式后，bootloader会将操作系统写到BIOS上面

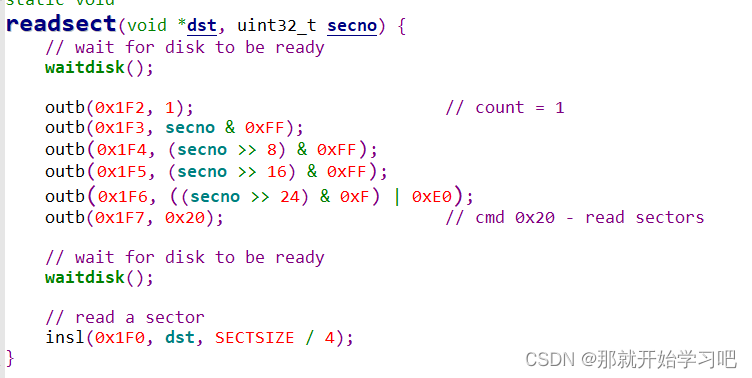

那么bootloader肯定是将硬盘扇区已经编译生产的OS，进行读取，怎么个读取法，就在bootmain.c中的readsect（）函数

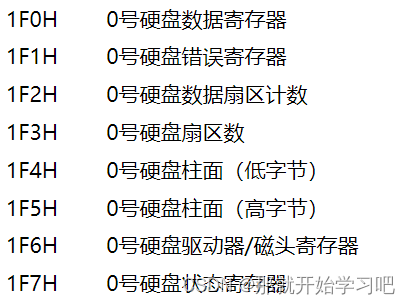

这里了解一下这个PC的I O端口地址表 （I/O端口地址表）

https://www.cnblogs.com/chulia20002001/archive/2011/01/11/1932772.html

我们知道我们是使用qemu拉起来的操作系统，它默认操作系统存放在0号硬盘中。(有错误，打算问完老师后修改)
outb的定义：

void outb (uint16_t port , uint8_t data);#内嵌汇编读/写数据，x86外设读取方式

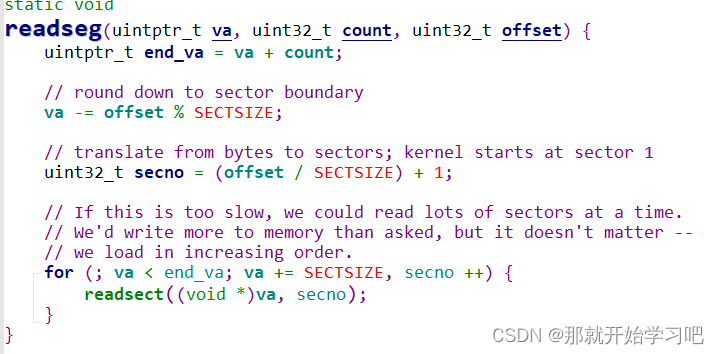

然后用readseg(）函数封装，就可以从设备读/写任意长度的内容。

以上就是bootloader如何读/写硬盘扇区的。

2.bootloader是如何加载ELF格式的OS？

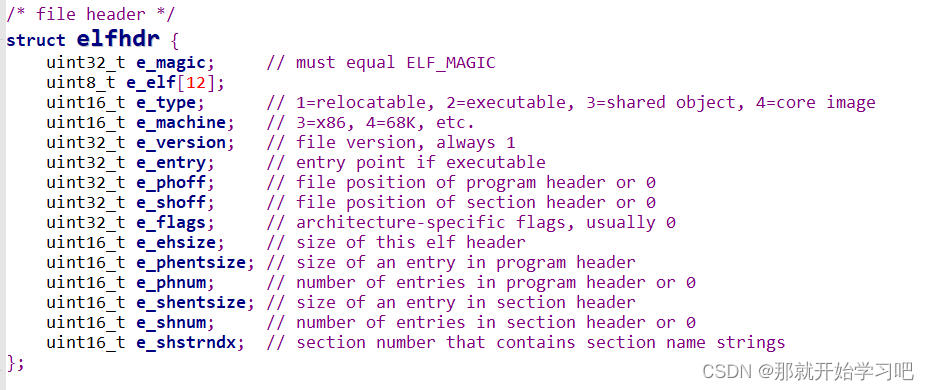

在文件elf.h中找到efl的定义：

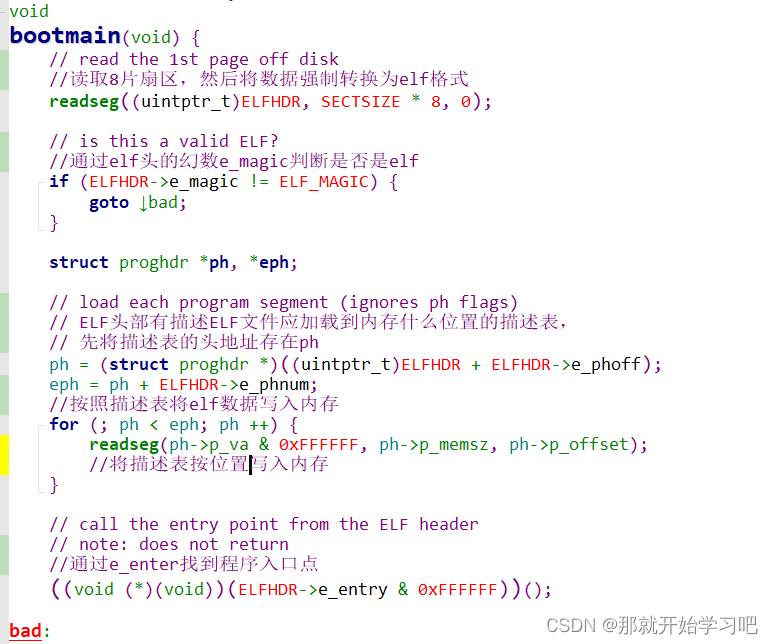

然后直接看bootmain的读取

所以步骤是：

1.从磁盘里读去8个扇区存到内存0x10000处(刚好在BIOS上面)，并强制转换为elf格式使用
2.检验幻数
3.根据偏移量分别把程序段的数据读取到内存中

练习5：实现函数调用堆栈跟踪函数

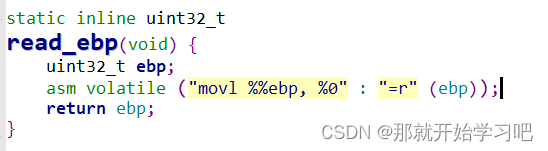

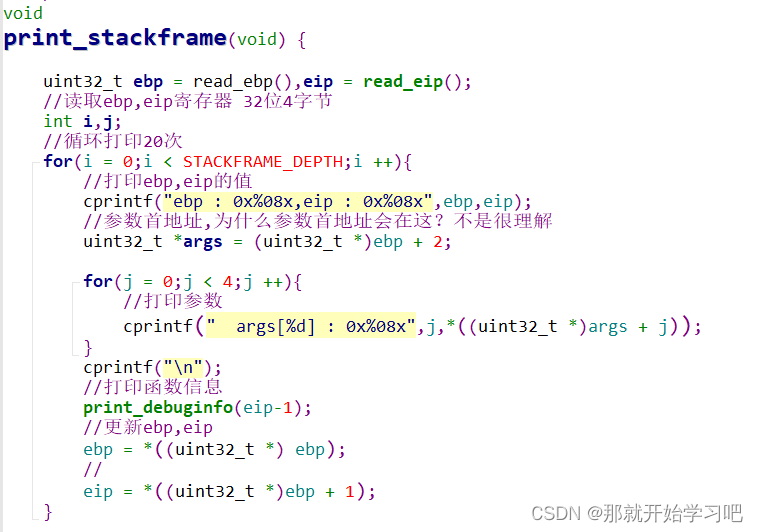

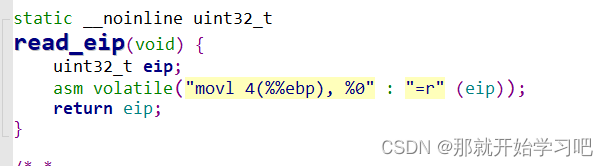

这里分别使用x86.h中的read_ebp()函数，和kdebug.c中的read_eip()函数

这样函数print_stackframe就是将这些信息输出就行
然后在lab1中

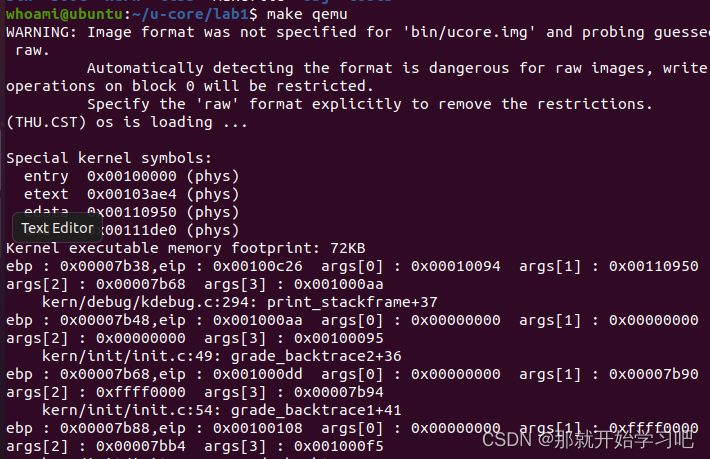

make qemu #就可得到一下结果

#这里的具体分析…打算弄明白了再说.

练习6：完善中断初始化和处理

1.中断描述符表（也可简称为保护模式下的中断向量表（IDT））中一个表项占多少字节？其中哪几位代表中断处理代码的入口？

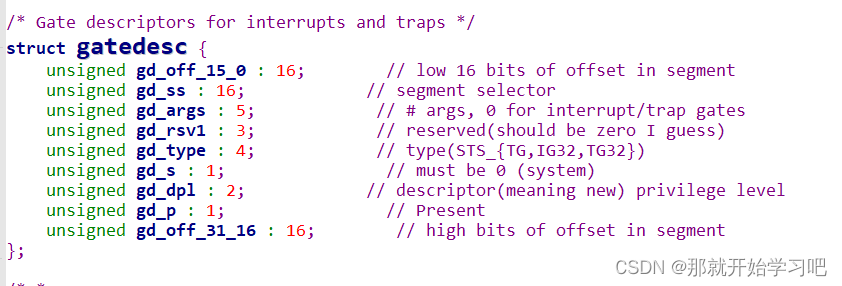

在mm/mmu.h查看中断向量表的定义

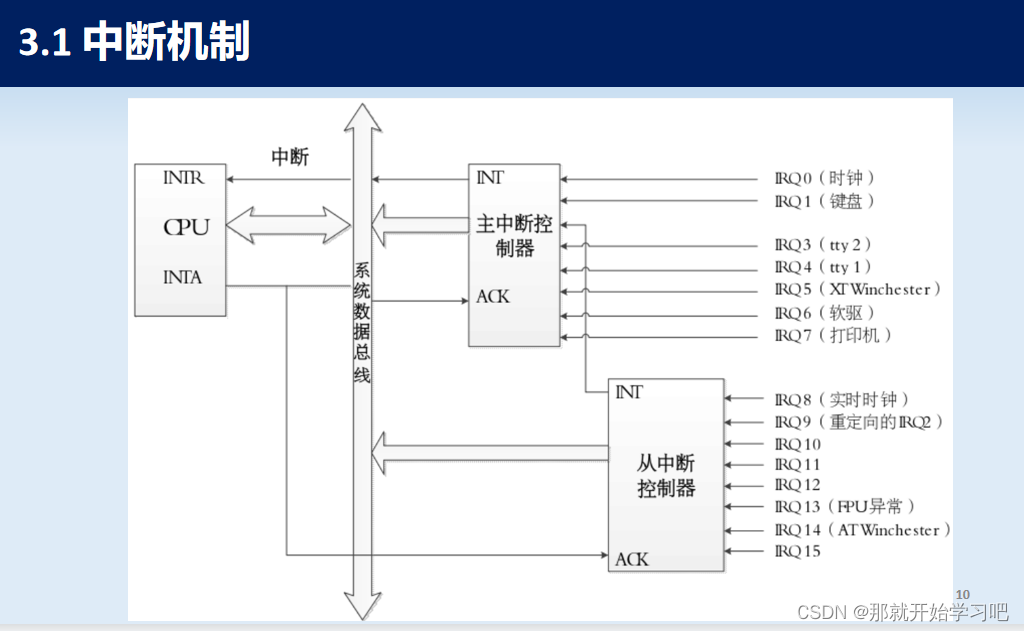

中断机制

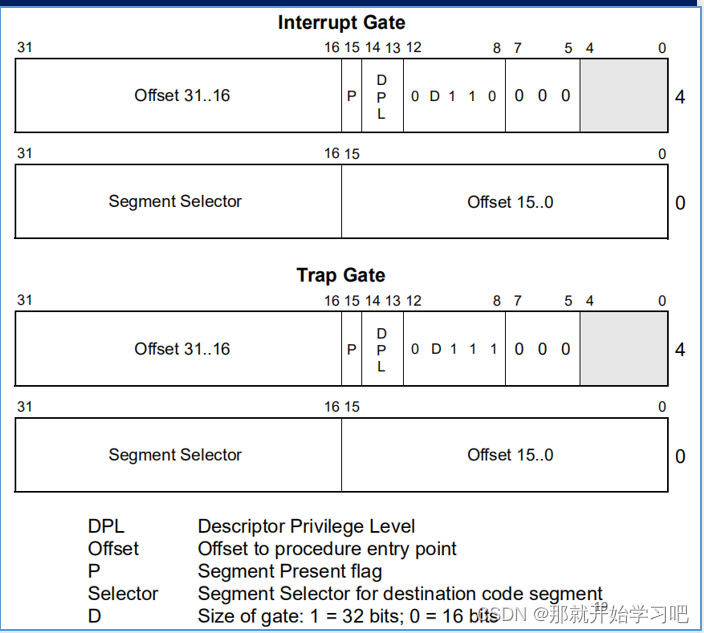

中断向量表项

看代码将所有数加起来64位=8字节

2.请编程完善kern/trap/trap.c中对中断向量表进行初始化的函数idt_init。在idt_init函数中，依次对所有中断入口进行初始化。使用mmu.h中的SETGATE宏，填充idt数组内容。每个中断的入口由tools/vectors.c生成，使用trap.c中声明的vectors数组即可

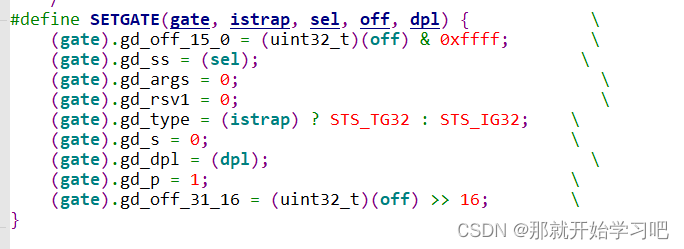

SETGATE宏定义

中断向量表初始定义

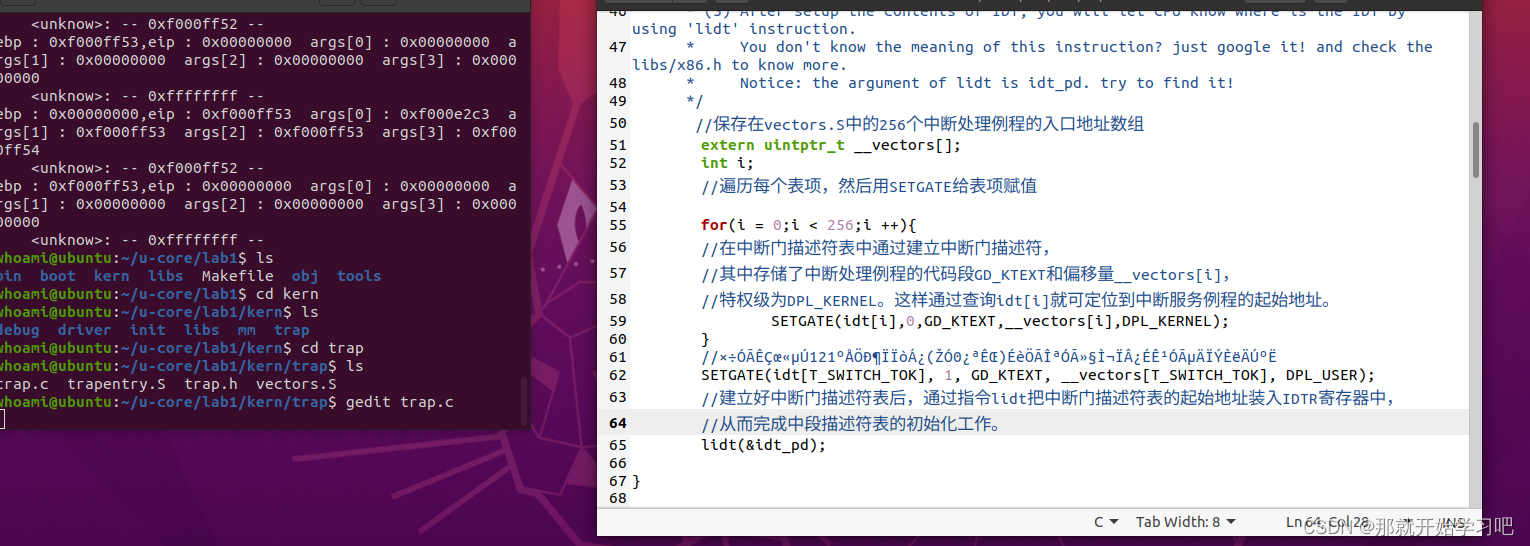

idt_init实现

3.请编程完善trap.c中的中断处理函数trap，在对时钟中断进行处理的部分填写trap函数中处理时钟中断的部分，使操作系统每遇到100次时钟中断后，调用print_ticks子程序，向屏幕上打印一行文字”100 ticks”

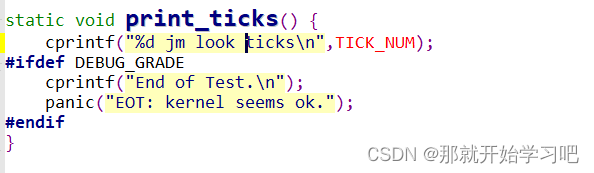

先在print_ticks函数中写自己想要的输出

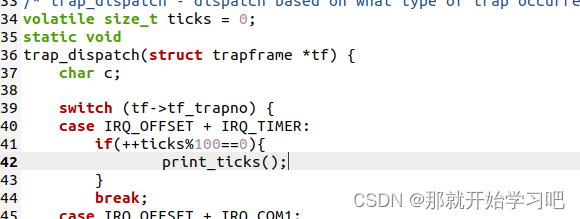

然后修改trap_dispatch（）函数，让他满足mod100就调用。

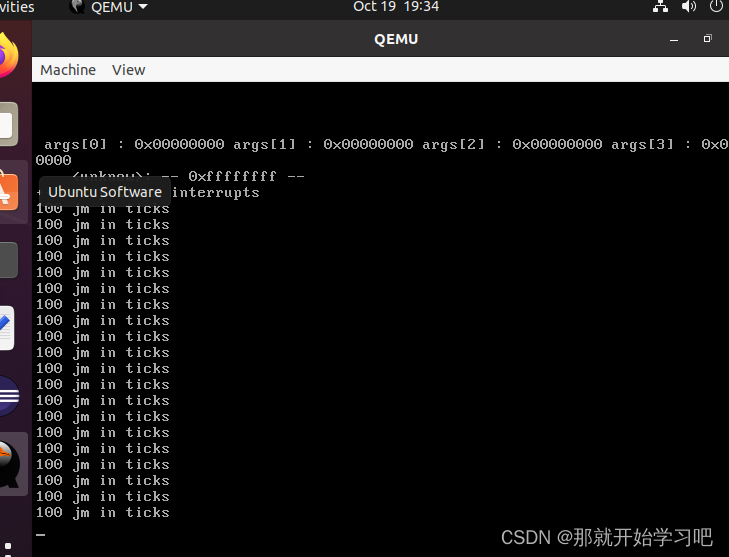

然后make qemu运行就可以了

现在回顾一下ucore整个启动过程。
1.CPU初始化CS：IP，启动位于ROM的BIOS（实模式）
2.BIOS通过主引导记录到主引导扇区然后读取bootblock（加载程序）
3.bootblock进入保护模式调用，初始化GDT，调用bootmain
4.bootmain读取磁盘扇区，将系统的elf文件写入运存中，然后找到程序入口，将权限给操作系统。
5.操作系统初始化中断向量表（idt_init函数），然后根据中断向量表开始内核的初始化（kern_init函数）

扩展练习

这篇文章很不错。

https://www.cnblogs.com/whileskies/p/13427877.html
