项目3—数码管0~9999显示（包含数码管原理）

单旦羊 2024-05-02 原文

数码管原理：

数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、3位、4位、5位、6位、7位等数码管；

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。数码管每段相当于LED灯。

如图所示：



共阳和共阴相反

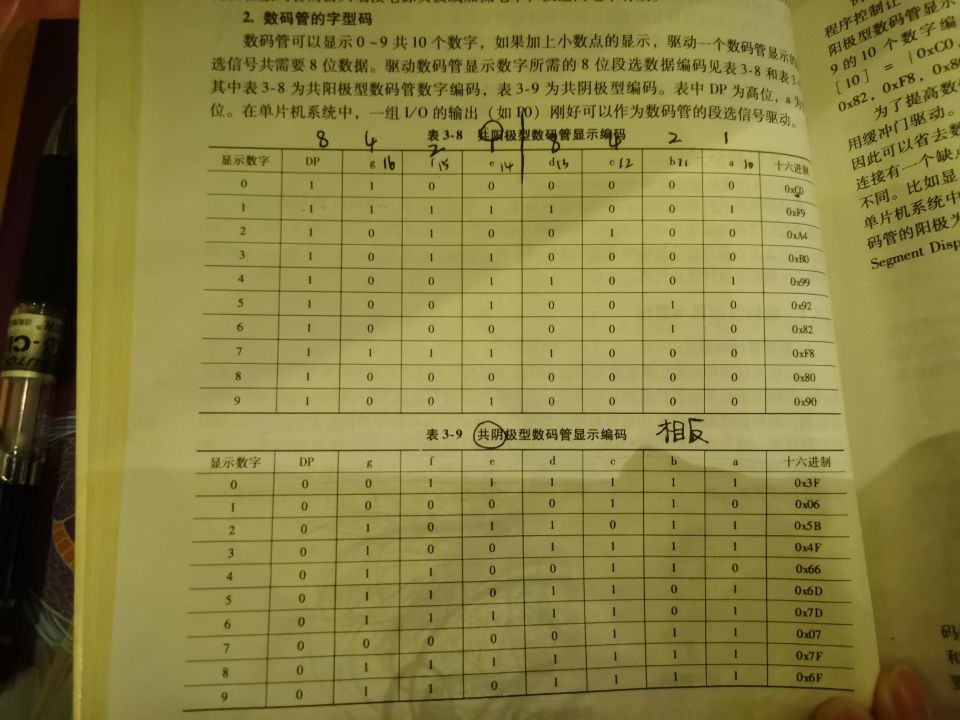

利用8421码，如图所示

例如，你要显示数字1，共阳数码管就是B和C为0，其他为1，高四位为8+4+2+1=15，为F；

低四位就是8+0+0+1=9，所以为9，所以显示1，就是0XF9.

其他数字同理，所以从0~9分别为0xc0，0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,共阴相反。

因为说数码管是由LED组成，画仿真时为了更体现出原理，可以这样画，和一个数码管一样。

如图：

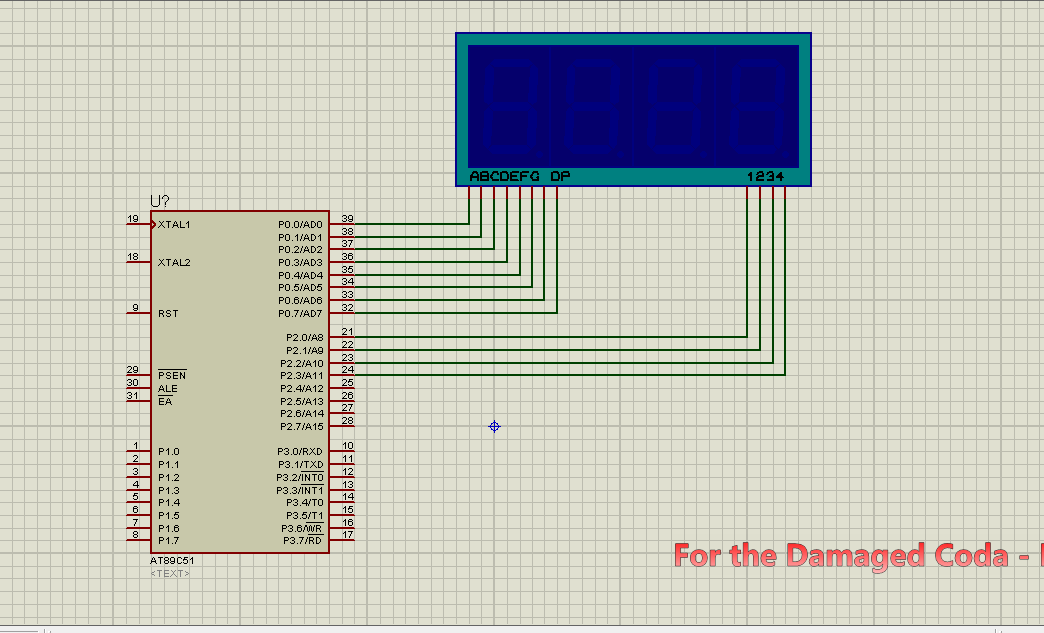

数码管0~9999显示 程序和仿真如下：

#include<reg51.h>
unsigned char senven_seg[] =
{
	0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90
};
unsigned int i = 0;//这个为初始值，可以设置初始值为你想要的数字
void delay(unsigned int x)
{
	while(x--);
}
void main()
{
	while(1)
	{
		P2 = 0x01;P0 = senven_seg[i / 1000];delay(1000);//千位
		P2 = 0x02;P0 = senven_seg[i / 100 % 10];delay(1000);//百位
		P2 = 0x04;P0 = senven_seg[i / 10 %10];delay(1000);//十位
		P2 = 0x08;P0 = senven_seg[i % 10];delay(1000);//个位
		i++;if(i > 9999)i = 0;
	}
}

 要显示四个数字，要进行取余取整，来判断是个位还是十位百位千位。

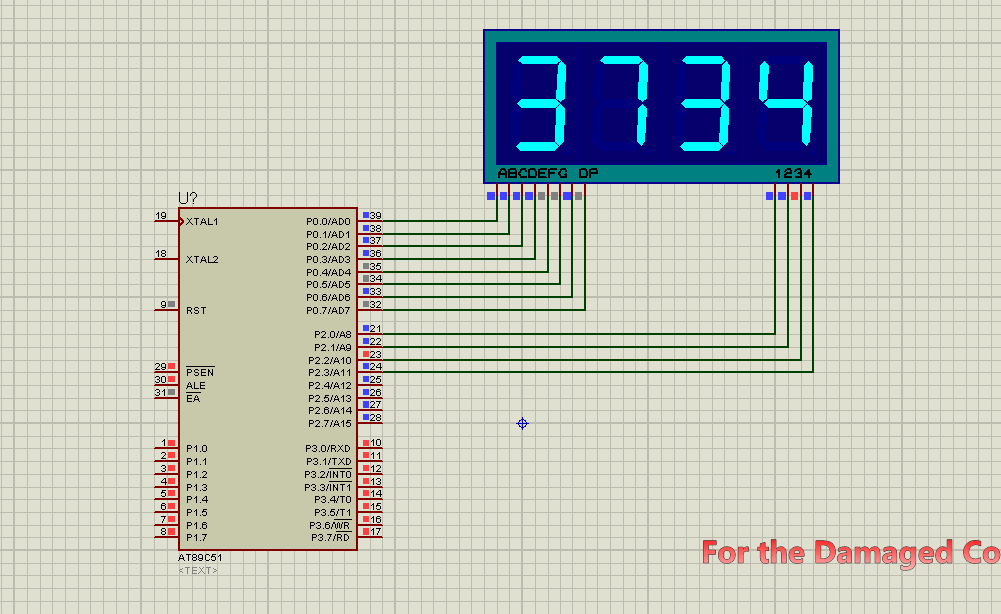

仿真如图：

运行程序：



数码管显示0~9999

感谢观看，本人是如今是一个学生，会持续更新这个方面的内容，有问题的我可以帮忙的尽量会帮，还有很多不足的地方，求大佬多多指正！！！！







数码管mdashxff0cxff单片机硬件工程c语言
