摘要

本篇文章用STM32CubeMX和STM32CubeIDE软件编程，主控芯片为STM32F407ZGT6驱动LED、按键和蜂鸣器，通过按键来控制蜂鸣器和LED灯的状态。这三个外设都较为基础和简单，适合初学者的第一个代码程序，并且电路图以及操作也都大同小异。通过本文可以初步学会使用和操作GPIO相关功能。

所用工具：

1、芯片： STM32F407ZGT6

2、驱动设备：LED&按键&蜂鸣器

3、配置软件：STM32CubeMX

4、IDE： STM32CubeIDE

知识概括：

通过本篇文章您将学到：

1、LED&按键&蜂鸣器工作原理

2、GPIO相关操作与功能

---

一、简介

1.GPIO简介

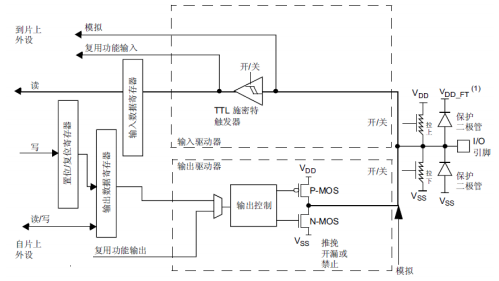

STM32F4系列MCU一般有多个GPIO（General Purpose Input-Output）端口，每个端口由16个引脚，作为GPIO引脚使用时，我们可以输入或输出数字信号。STM32F407ZHG芯片有8个16引脚的GPIO端口，从PA到PH，这些GPIO端口都连接在AHB1总线上，最高时钟频率为168MHz，GPIO引脚能承受5V电压。每个引脚的输入输出数据可以单独设置。其内部有双向保护二极管，有可配置是否使用的上拉和下拉电阻，每个GPIO引脚可以配置多种工作模式。其内部结构图如图所示。

GPIO工作模式
1、作为GPIO输入
（1）输入浮空（Input floating），并且不使用上拉或下拉。
（2）输入上拉（Input pull-up），使用内部上拉电阻，引脚外部无输入时读取的引脚输入电平为高电平。
（3）输入下拉（Input pull-down），使用内部下拉电阻，引脚外部无输入时读取的引脚输入电平为低电平。

2、作为GPIO输出
（1）具有上拉或下拉的开漏输出（Output open-drain）。如果没有上拉或下拉，开漏输出1时引脚是高阻态，输出0时引脚是低电平，这种模式可用于共用总线的信号。
（2）具有上拉或下拉的推挽输出（Output push-pull）。如果没有上拉或下拉，推挽输出1时引脚为高电平，输出0时引脚为低电平。若需要增强引脚输出驱动能力，就可以使用上拉。

3、作为ADC或DAC引脚
（1）模拟（Analog 功能），作为GPIO模拟引脚，用于ADC输入或DAC输出引脚。

4、作为复用功能引脚
（1）具有上拉或下拉的复用功能推挽（Alternate function push-pull）
（2）具有上拉或下拉的复用功能开漏（Alternate function open-drain）

每个GPIO端口有4个32位寄存器，用于配置GPIO引脚的工作模式，1个32位输入数据寄存器和1个32位输出寄存器，还有复用功能选择寄存器等，所有未进行任何配置的GPIO引脚，在系统复位后处于输入浮空模式。

2.LED

**LED（light-emitting diode），即发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。**LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。其实物如图所示。

3.按键

按键在生活中用处特别广泛，键盘就是一组按键，在单片机外围电路中，通常用到的按键都是机械弹性开关，当开关闭合是线路导通，开关断开时线路断开。

4.蜂鸣器

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、 复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。 本次使用的是电磁式有源蜂鸣器，这里的有源不是指电源的“源”，而是指有没有自带振荡电路，有源蜂鸣器自带了振荡电路， 一通电就会发声；无源蜂鸣器则没有自带振荡电路，必须外部提供2~5Khz左右的方波驱动， 才能发声。其实物如图所示。

---

二、硬件电路设计

1.LED电路

图中，将DS0 接 PF9，DS1 接 PF10。由图可知，只要给引脚输送一个低电平，使LED两端形成电势差即可点亮LED。

2.按键电路

按键 KEY0 连接在 PE4 上、KEY1 连接在 PE3 上、KEY2 连接在 PE2 上、KEY_UP连接在 PA0 上。
这里需要注意的是：KEY0、KEY1 和 KEY2 是低电平有效的，而 KEY_UP 是高电平有效的，并且外部都没有上下拉电阻，所以，需要在 STM32F4 内部设置上下拉。

2.蜂鸣器电路

图中我们用到一个NPN三极管（S8050）来驱动蜂鸣器，R61主要用于防止蜂鸣器的误发声。当PF8输出高电平的时候，蜂鸣器将发声，当PF8输出低电平的时候，蜂鸣器停止发声。

---

三、软件设计

1.CubeMX配置

（1） 时钟配置

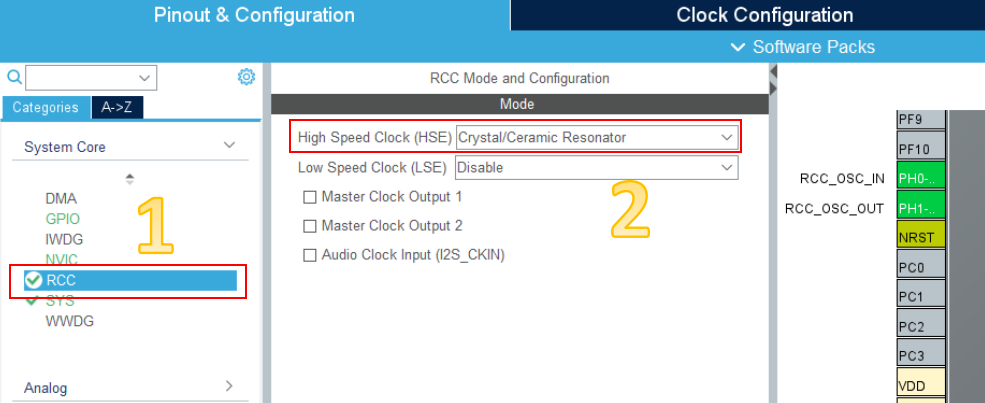

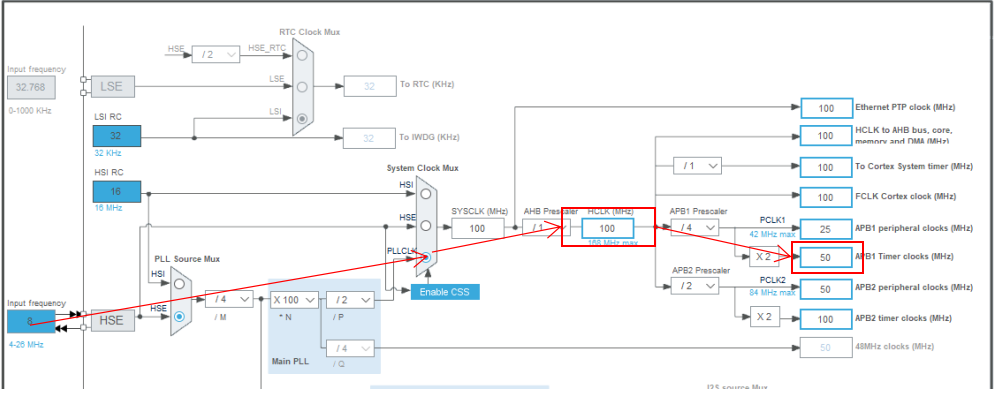

如下图分别为设置HSE(高速外部时钟)以及时钟树的配置。选定HSE之后芯片会自动选定两个引脚用来连接外部晶振，如图5所示。设置LSE之后配置时钟树，设置HCLK为100MHz（也可以设置168MHz），其配置图如图所示。

（2） 调试接口配置

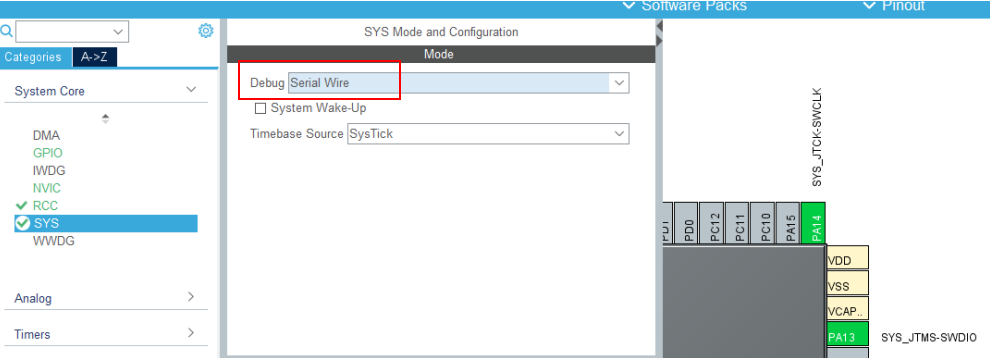

如图所示，将调试接口设置的设置为SW模式，占用芯片两个引脚。

（3） GPIO配置

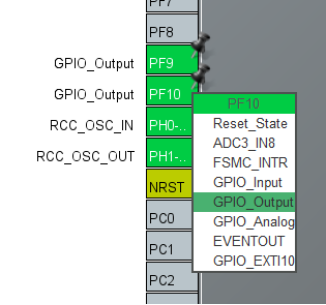

如图，在CubeMX中芯片的引脚中点击鼠标左键可以给引脚设置功能。

这里我们将LED灯（PF9,PF10），蜂鸣器（PF8）设置为GPIO_Output，将4个按键（PA0,PE2,PE3,PE4）设置为GPIO_Input，结果如图所示。

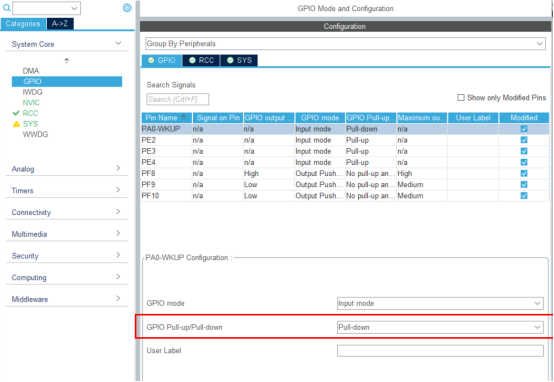

在GPIO工作模式设置中按如图所示设置，其中四个按键配置为输入模式之后需要设置上拉与下拉，由原理图可知，将PA0设置为下拉，其他为上拉。

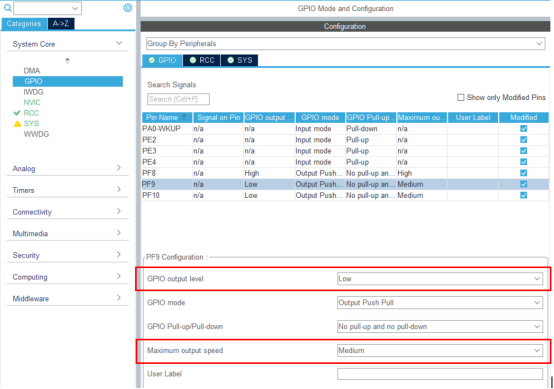

在输出配置中有GPIO输出电平，输出模式，上拉下拉，最高输出速率。由原理图可知LED灯的输出电平设置为低时则接上就会亮，而蜂鸣器设置为低则会响。将GPIO模式都设置为推挽模式，由于蜂鸣器音调一般由PWM波频率控制，所以蜂鸣器的最高速率可以设置为高，LED则无要求。

（4） 引脚使用情况

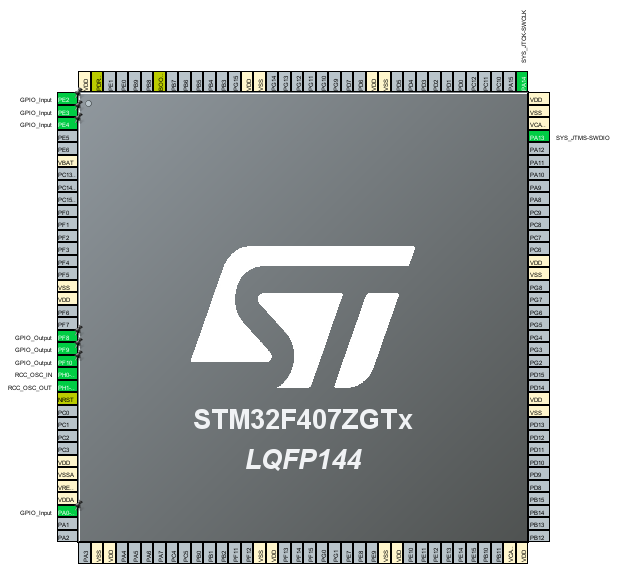

如图所示，本次除了调试接口和外部震荡外，只要引出7个引脚即可（蜂鸣器一个引脚，LED两个引脚，按键四个引脚），实验比较简单，也适用于其他芯片，学者也可以加更多的功能。

（5） 保存

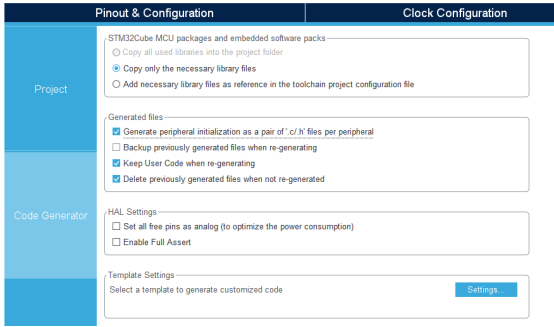

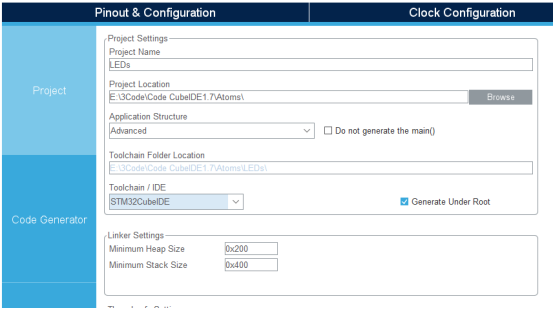

在ProjectManager中设置如如图所示，设置集成开发环境为STM32CubeIDE。运用其他平台比如IAR,Keil也可以对应选择。

2.CubeIDE代码

（1） GPIO相关HAL函数

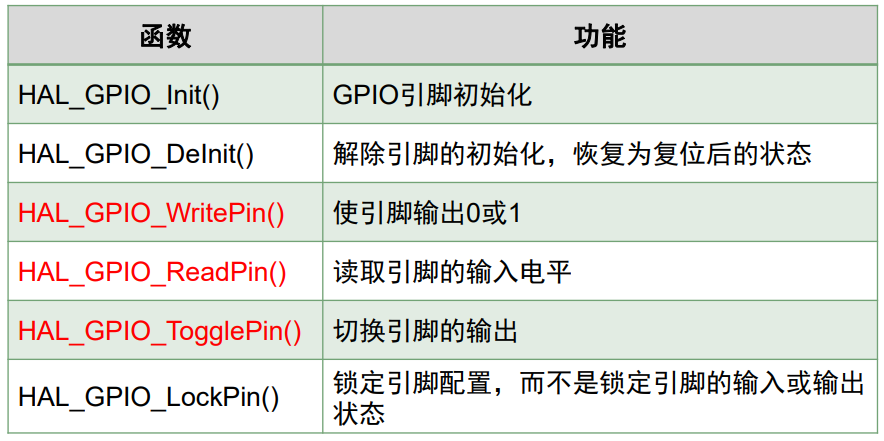

GPIO函数很少，读者只要熟练掌握标红的三个函数即可，分别是写，读和翻转操作。

（2）代码
因为代码比较简单，所以放在一起。
功能：初始状态是LED灯亮，蜂鸣器响，按下PA0翻转蜂鸣器，按下PE2,翻转PF9，按下PE3，点亮PF10，按下PE4，熄灭PF10。
位置：位于/* USER CODE BEGIN WHILE */沙箱内。

  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET)       //如果PA0被按下
	  {
		  HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);                    //翻转PF8 蜂鸣器
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_2) == GPIO_PIN_RESET)     //如果PE2被按下
	  {
		  HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);                    //翻转PF9 LED
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3) == GPIO_PIN_RESET)     //如果PE3被按下
	  {
		  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, GPIO_PIN_RESET);     //点亮PF10 LED
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_4) == GPIO_PIN_RESET)     //如果PE4被按下
	  {
		  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, GPIO_PIN_SET);    //熄灭PF10 LED
		  HAL_Delay(40);                                            //消抖
	  }

    /* USER CODE END WHILE */

3.结果显示

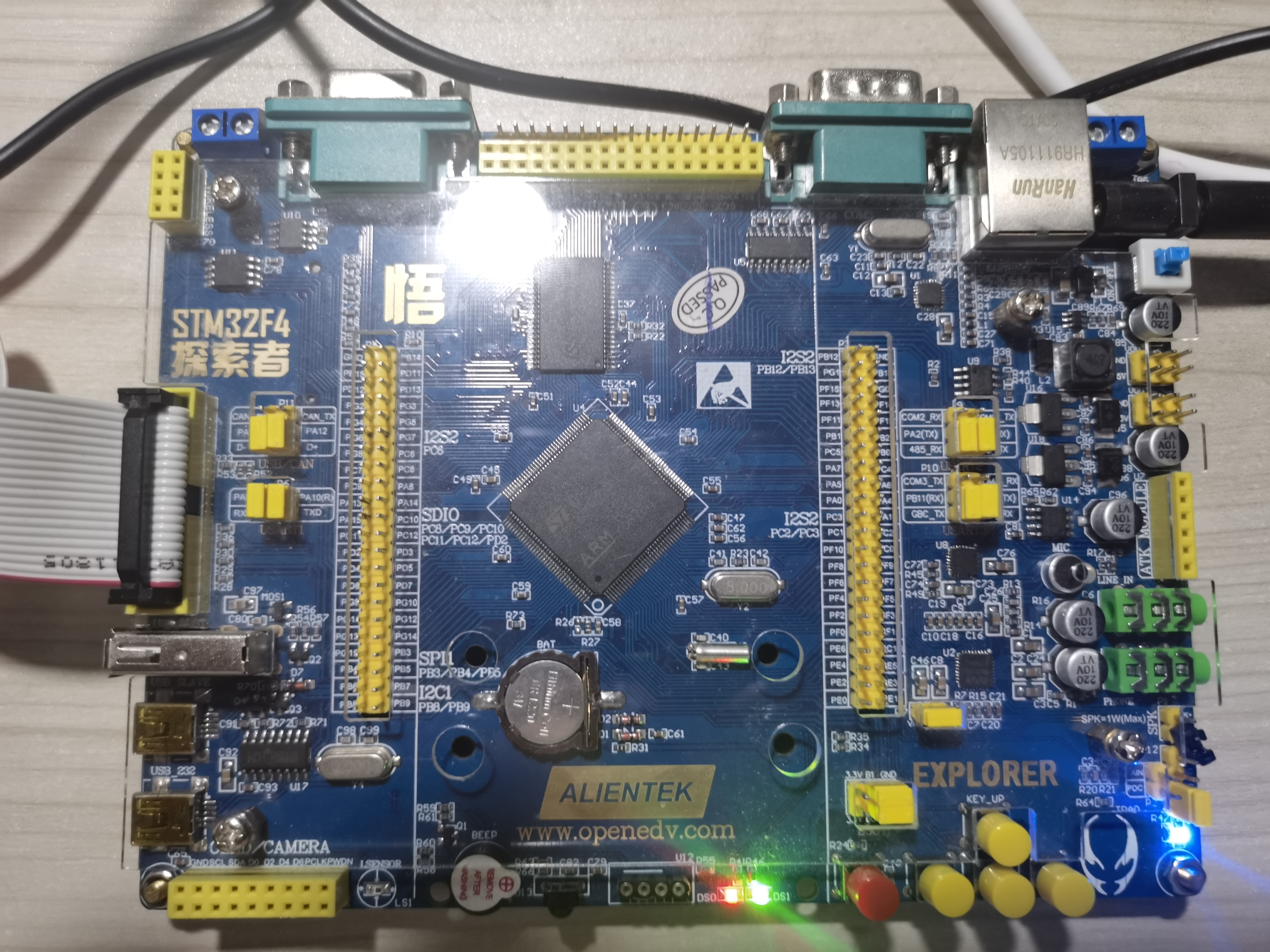

结果如图所示。

四、总结

点灯是单片机开始的入门课程，相当于C语言中的HelloWorld，是所有课程的基础，一定要搞清楚GPIO的原理，才能对单片机有一个系统的理解，学者可以结合定时器功能对LED和蜂鸣器进行改进。本次设计参考正点原子探索者开发板以及STM32Cube高效开发教程。

五、附录

完整代码

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET)       //如果PA0被按下
	  {
		  HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);                    //翻转PF8 蜂鸣器
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_2) == GPIO_PIN_RESET)     //如果PA0被按下
	  {
		  HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);                    //翻转PF9 LED
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3) == GPIO_PIN_RESET)     //如果PA0被按下
	  {
		  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, GPIO_PIN_RESET);     //点亮PF10 LED
		  HAL_Delay(40);                                            //消抖
	  }

	  if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_4) == GPIO_PIN_RESET)     //如果PA0被按下
	  {
		  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, GPIO_PIN_SET);    //熄灭PF10 LED
		  HAL_Delay(40);                                            //消抖
	  }

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 4;
  RCC_OscInitStruct.PLL.PLLN = 100;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 4;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_3) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
