Docker网络

1.1 Docker网络实现原理

docker 使用linux 桥接，在宿主机虚拟一个docker 容器网桥（docker0) ，docker 启动一个容器时会根据docker 网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker 网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的Container-IP 直接通信.

docker 网桥是宿主机虚拟出来的，并不是真实存在的网络设备，外部网络是无法寻址到的，这也意味着外部网络无法直接通过Container-IP 访问到容器。如果容器希望外部访问能够访问到，可以通过映射容器端口到宿主机（端口映射），即docker run 创建容器时候，通过 -p 或者 -P 参数来启用。访问容器的时候，就通过 [宿主机IP]:[容器端口]访问容器

1.1.1 为容器创建端口映射

方法一：

随机映射端口（从32768开始）docker run -d --name 为容器指定名称 -P 镜像

方法二：

指定映射端口docker run -d --name 为容器指定名称 -p 宿主机端口:容器内端口镜像

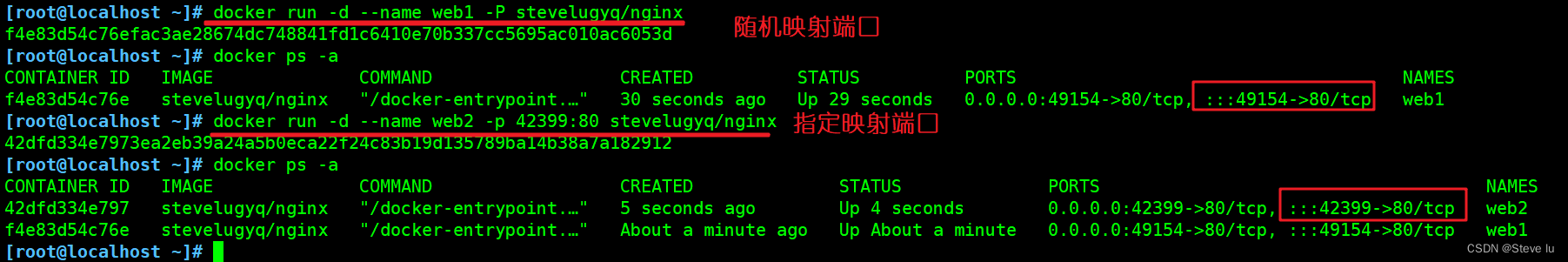

#使用nginx镜像创建容器，名称为web1 ,随机映射端口
[root@localhost ~]# docker run -d --name web1 -P stevelugyq/nginx
f4e83d54c76efac3ae28674dc748841fd1c6410e70b337cc5695ac010ac6053d

#使用nginx镜像创建容器，名称为web2，将容器内的80端口映射到宿主机的42399端口
[root@localhost ~]# docker run -d --name web2 -p 42399:80 stevelugyq/nginx
42dfd334e7973ea2eb39a24a5b0eca22f24c83b19d135789ba14b38a7a182912

[root@localhost ~]# docker ps -a
CONTAINER ID   IMAGE              COMMAND                  CREATED              STATUS              PORTS                                     NAMES
42dfd334e797   stevelugyq/nginx   "/docker-entrypoint.…"   5 seconds ago        Up 4 seconds        0.0.0.0:42399->80/tcp, :::42399->80/tcp   web2
f4e83d54c76e   stevelugyq/nginx   "/docker-entrypoint.…"   About a minute ago   Up About a minute   0.0.0.0:49154->80/tcp, :::49154->80/tcp   web1
[root@localhost ~]#

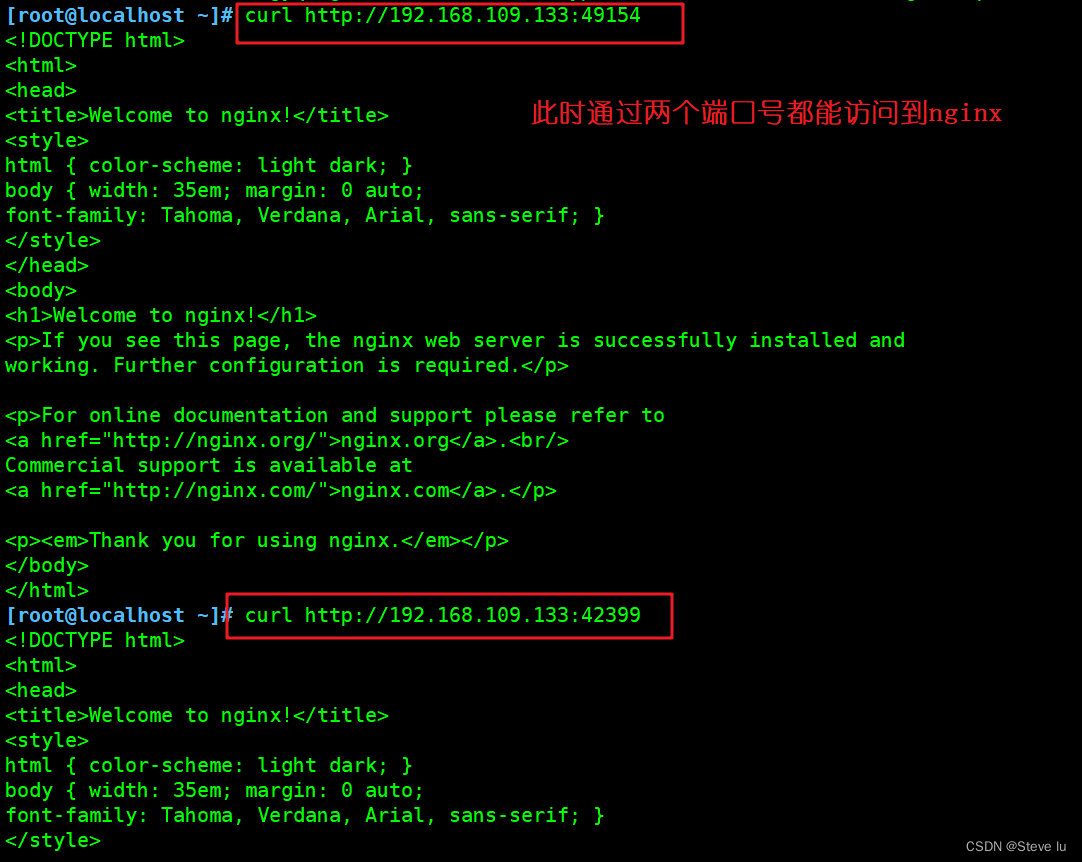

#访问
[root@localhost ~]# curl http://192.168.109.133:49154
[root@localhost ~]# curl http://192.168.109.133:42399
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

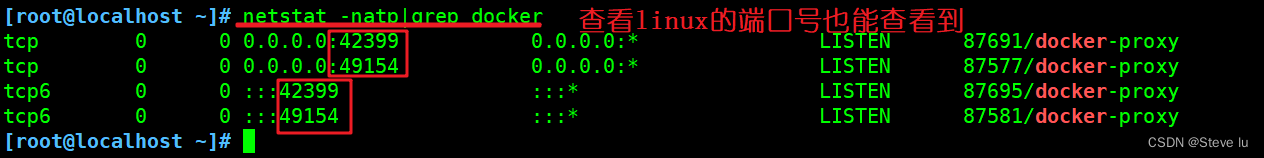

#主机查看端口号
[root@localhost ~]# netstat -natp|grep docker
tcp        0      0 0.0.0.0:42399           0.0.0.0:*               LISTEN      87691/docker-proxy
tcp        0      0 0.0.0.0:49154           0.0.0.0:*               LISTEN      87577/docker-proxy
tcp6       0      0 :::42399                :::*                    LISTEN      87695/docker-proxy
tcp6       0      0 :::49154                :::*                    LISTEN      87581/docker-proxy

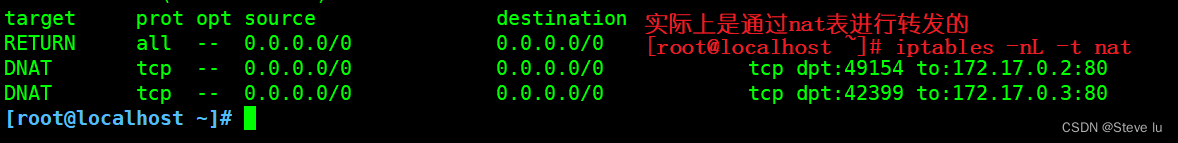

#实际上是通过nat表进行转发的
[root@localhost ~]# iptables -nL -t nat
......
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:49154 to:172.17.0.2:80
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:42399 to:172.17.0.3:80

1.2 Docker 的网络模式

Host：容器不会虚拟出自己的网卡，配置主机的IP等,而是使用宿主机的IP和端口

Container: 创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP，端口范围

None: 该模式关闭了容器的网络功能。

Bridge：默认为该模式，此模式会为每一个容器分配，设置IP等，并将容器连接到一个docker0 的虚拟网桥，通过docker 0 网桥以及iptables nat 表配置与宿主机通信。

自定义网络

1.2.1 查看docker 的网络列表

在安装Docker 时，它会自动创建三个网络，bridge（创建容器默认连接到此网络），none，host

方法一：

docker network ls

方法二：

docker network list

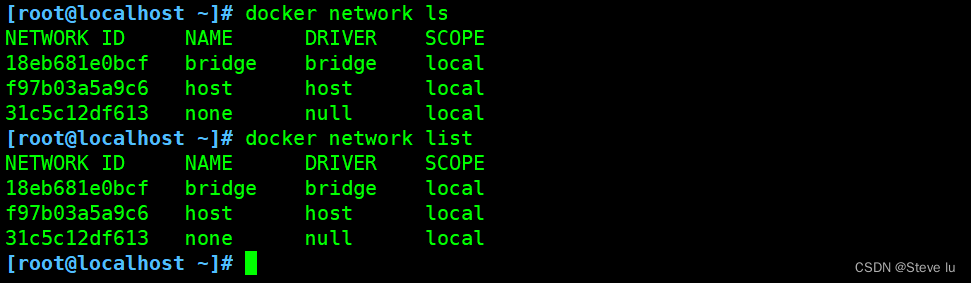

[root@localhost ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
18eb681e0bcf   bridge    bridge    local
f97b03a5a9c6   host      host      local
31c5c12df613   none      null      local


[root@localhost ~]# docker network list
NETWORK ID     NAME      DRIVER    SCOPE
18eb681e0bcf   bridge    bridge    local
f97b03a5a9c6   host      host      local
31c5c12df613   none      null      local

1.2.2 指定容器网络模式

使用docker run 创建Docker 容器时，可以使用 --net或者–network 选项指定容器的网络模式

host 模式 ：使用 --net=host 指定
none模式:使用 --net=none指定
container模式：使用–net=contatiner:NAME_or_ID 指定
bridge模式：使用 --net=bridge指定，默认设置，可以省略

1.3 docker 网络模式详解

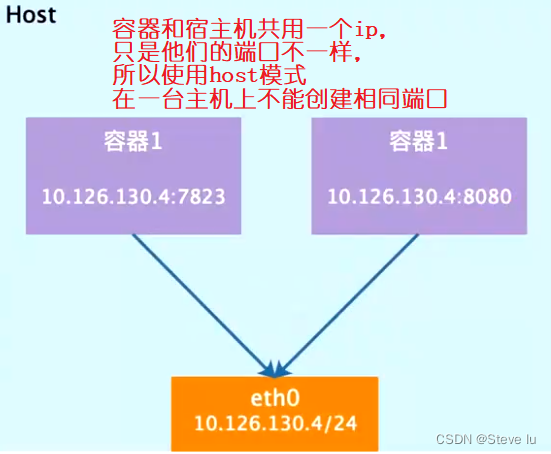

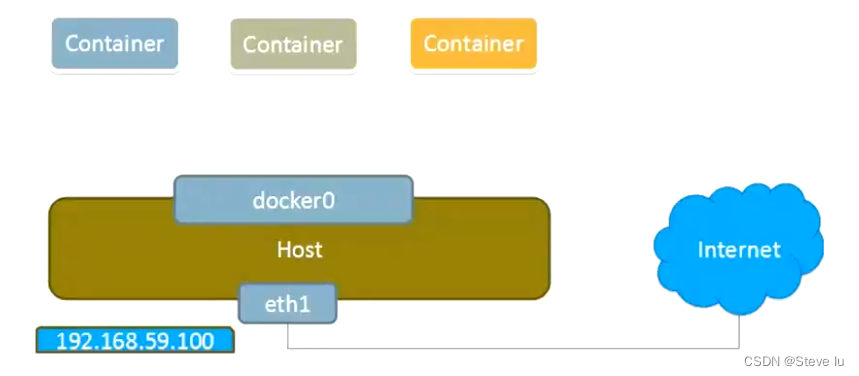

1.3.1 host模式

host 模式：使用 --net=host 指定
相当于VMware 中的桥接模式，与宿主机在同一个网络中，但是没有独立IP地址
Docker 使用了Linux 的Namespace 技术来进行资源隔离，如PID Namespace隔离进程，Mount Namespace隔离文件系统，Network Namespace 隔离网络等。
一个Network Namespace 提供了一份独立的网络环境，包括网卡，路由，iptable 规则等都与其他Network Namespace 隔离。
一个Docker 容器一般会分配一个独立的Network Namespace
但是如果启动容器的时候使用host 模式，那么这个容器将不会获得一个独立的Network Namespace ，而是和宿主机共用一个Network Namespace 。容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口.此时容器不再拥有隔离的、独立的网络栈。不拥有所有端口资源

#创建容器web 3，指定网络模式为 host
#因为是host模式，所有宿主机和容器共享ip和端口
 docker run -d --name web3 --net=host nginx

#访问宿主机的ip和80端口，则可以访问到web3的nginx服务
 firefox  http://192.168.109.133:80

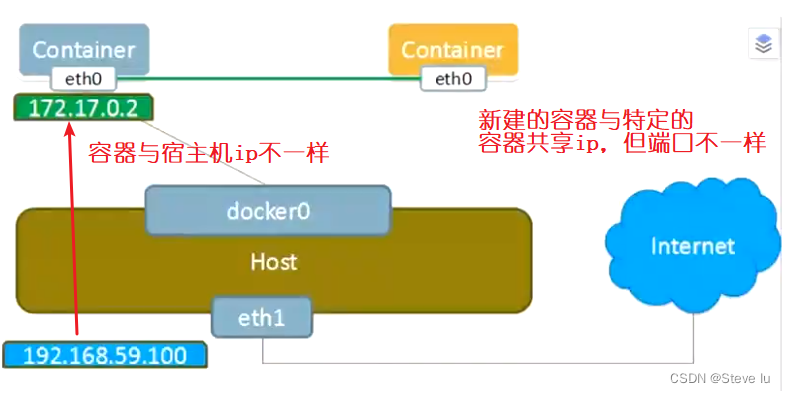

1.3.2 container模式

container模式：使用–net=contatiner:NAME_or_ID 指定
这个模式指定新创建的容器和已经存在的一个容器共享一个Network Namespace，而不是和宿主机共享。**新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP，端口范围等。**可以在一定程度上节省网络资源，容器内部依然不会拥有所有端口。
同样，两个容器除了网络方面，其他的如文件系统，进程列表等还是隔离的。
两个容器的进程可以通过lo网卡设备通信

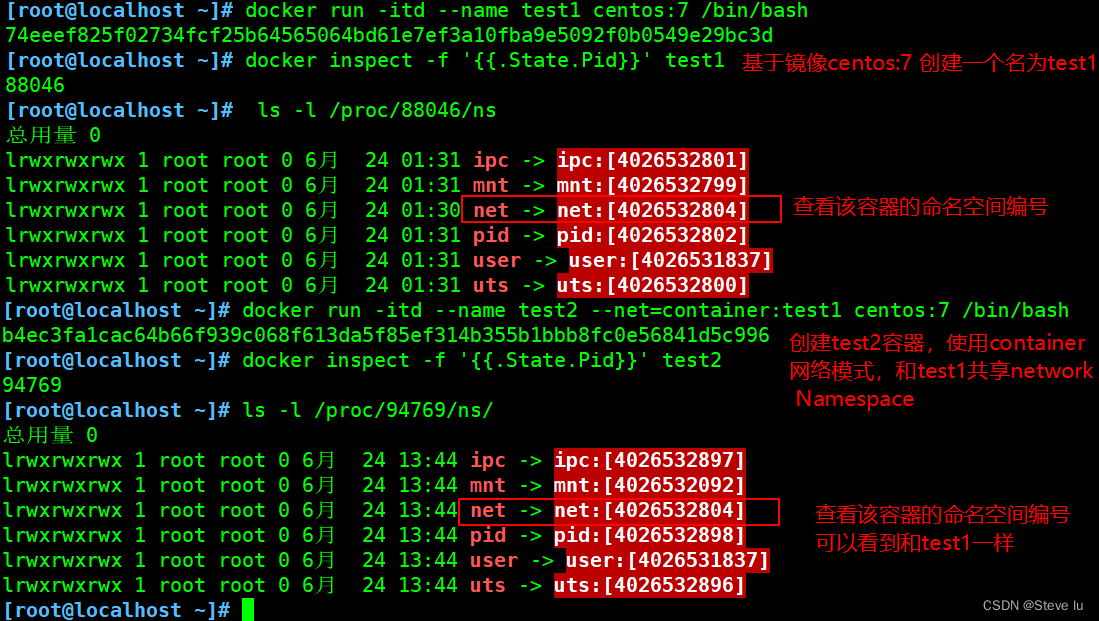

#基于镜像centos:7 创建一个名为test1的容器
[root@localhost ~]# docker run -itd --name test1 centos:7 /bin/bash
74eeef825f02734fcf25b64565064bd61e7ef3a10fba9e5092f0b0549e29bc3d
#查看容器的pid号
[root@localhost ~]# docker inspect -f '{{.State.Pid}}' test1
88046
#查看该容器的命名空间编号
[root@localhost ~]#  ls -l /proc/88046/ns
总用量 0
lrwxrwxrwx 1 root root 0 6月  24 01:31 ipc -> ipc:[4026532801]
lrwxrwxrwx 1 root root 0 6月  24 01:31 mnt -> mnt:[4026532799]
lrwxrwxrwx 1 root root 0 6月  24 01:30 net -> net:[4026532804]
lrwxrwxrwx 1 root root 0 6月  24 01:31 pid -> pid:[4026532802]
lrwxrwxrwx 1 root root 0 6月  24 01:31 user -> user:[4026531837]
lrwxrwxrwx 1 root root 0 6月  24 01:31 uts -> uts:[4026532800]


#创建test2容器，使用container网络模式，和test1共享network Namespace
[root@localhost ~]# docker run -itd --name test2 --net=container:test1 centos:7 /bin/bash
b4ec3fa1cac64b66f939c068f613da5f85ef314b355b1bbb8fc0e56841d5c996
#查看test2容器的pid
[root@localhost ~]# docker inspect -f '{{.State.Pid}}' test2
94769
#查看该容器的命名空间编号
[root@localhost ~]# ls -l /proc/94769/ns/
总用量 0
lrwxrwxrwx 1 root root 0 6月  24 13:44 ipc -> ipc:[4026532897]
lrwxrwxrwx 1 root root 0 6月  24 13:44 mnt -> mnt:[4026532092]
lrwxrwxrwx 1 root root 0 6月  24 13:44 net -> net:[4026532804]
lrwxrwxrwx 1 root root 0 6月  24 13:44 pid -> pid:[4026532898]
lrwxrwxrwx 1 root root 0 6月  24 13:44 user -> user:[4026531837]
lrwxrwxrwx 1 root root 0 6月  24 13:44 uts -> uts:[4026532896]

1.3.3 none 模式

none模式:使用 --net=none指定
使用none 模式，docker 容器有自己的network Namespace ，但是并不为Docker 容器进行任何网络配置。也就是说，这个Docker 容器没有网卡，ip，路由等信息。
这种网络模式下，容器只有lo 回环网络，没有其他网卡。
这种类型没有办法联网，但是封闭的网络能很好的保证容器的安全性
该容器将完全独立于网络，用户可以根据需要为容器添加网卡。此模式拥有所有端口。（none网络模式配置网络）
特殊情况下才会用到，一般不用

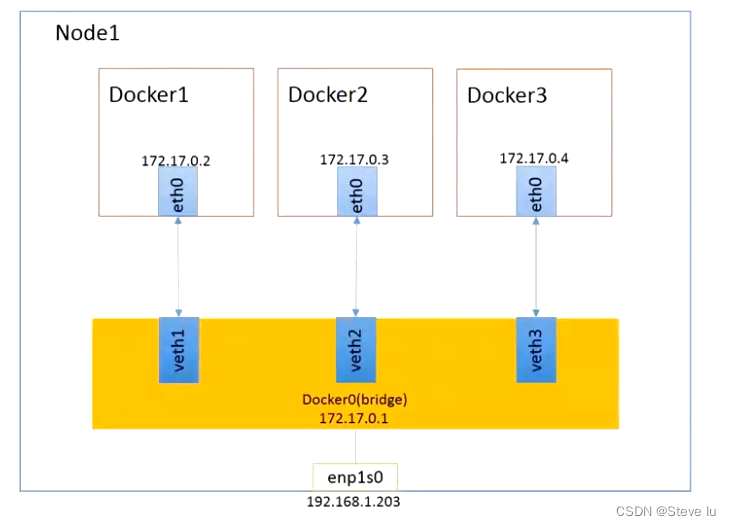

1.3.4 bridge 模式

bridge模式是docker的默认网络模式，不写 – net参数，就是bridge模式。

相当于Vmware中的 nat 模式，容器使用独立network Namespace，并连接到docker0虚拟网卡。通过docker0网桥以及iptables nat表配置与宿主机通信，此模式会为每一个容器分配Network Namespace、设置IP等，并将一个主机上的 Docker 容器连接到一个虚拟网桥上。

当Docker进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机上启动的Docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连在了一个二层网络中。
从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备。veth设备总是成对出现的，它们组成了一个数据的通道，数据从一个设备进入，就会从另一个设备出来。因此，veth设备常用来连接两个网络设备。
Docker将veth pair 设备的一端放在新创建的容器中，并命名为eth0（容器的网卡），另一端放在主机中，以veth*这样类似的名字命名，并将这个网络设备加入到docker0网桥中。可以通过 brctl show 命令查看。
容器之间通过veth pair进行访问
使用 docker run -p 时，docker实际是在iptables做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL 查看。

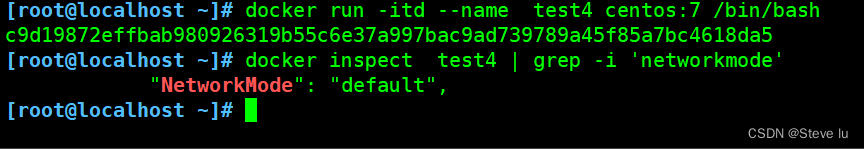

[root@localhost ~]# docker run -itd --name  test4 centos:7 /bin/bash
c9d19872effbab980926319b55c6e37a997bac9ad739789a45f85a7bc4618da5
[root@localhost ~]# docker inspect  test4 | grep -i 'networkmode'
            "NetworkMode": "default",

3.5 自定义网络模式

直接使用bridge 模式，还是无法指定IP运行docker 的，可以先自定义网络，在指定IP运行docker

如：

docker network create --subnet=172.18.0.0/16 --opt

“com.docker.network.bridge.name”=“docker1” mynetwork

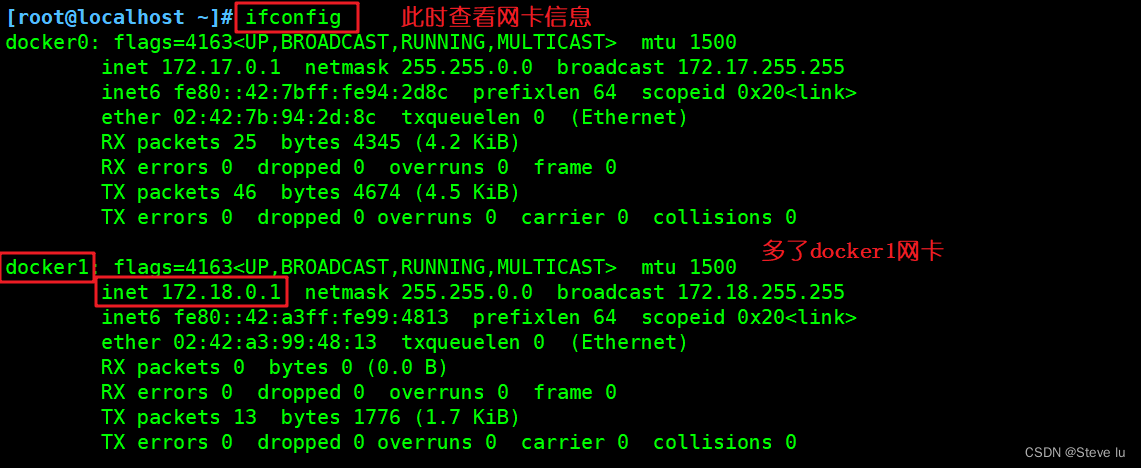

------ docker 1 为执行ifconfig -a 命令时显示的网卡名，如果不适用 --opt 参数指定此名称，使用 ifconfig -a 查看网卡的网络信息时，看到的将会是类似 br-110… 这样的名字

----- mynetwork 为执行 docker network list 命令时显示的 bridge 网络模式名称

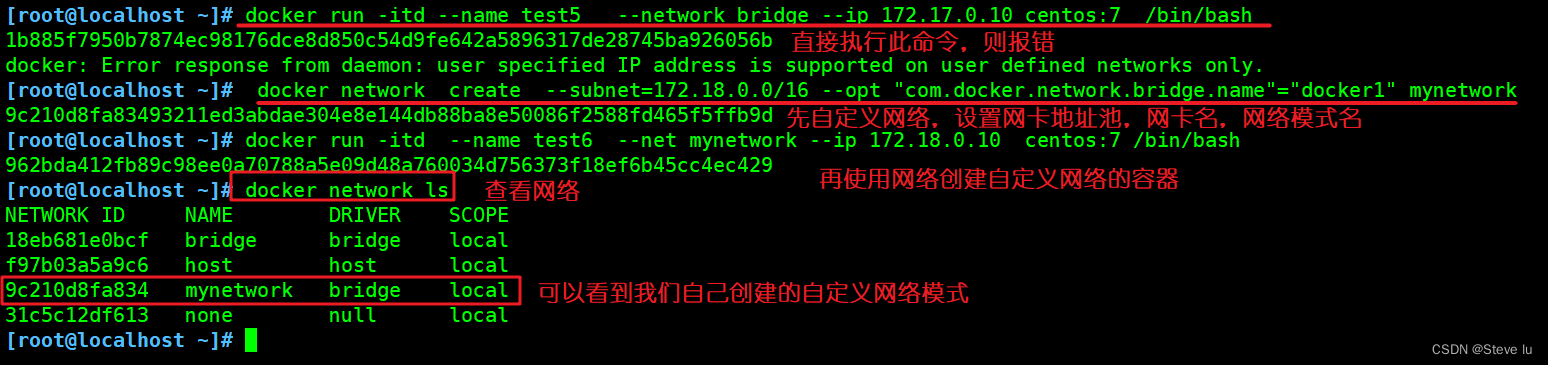

#直接执行此命令，则报错
[root@localhost ~]# docker run -itd --name test5   --network bridge --ip 172.17.0.10 centos:7  /bin/bash
1b885f7950b7874ec98176dce8d850c54d9fe642a5896317de28745ba926056b
docker: Error response from daemon: user specified IP address is supported on user defined networks only.

#先自定义网络，设置网卡地址池，网卡名，网络模式名
[root@localhost ~]#  docker network  create  --subnet=172.18.0.0/16 --opt "com.docker.network.bridge.name"="docker1" mynetwork
9c210d8fa83493211ed3abdae304e8e144db88ba8e50086f2588fd465f5ffb9d
#再使用网络创建自定义网络的容器
[root@localhost ~]# docker run -itd  --name test6  --net mynetwork --ip 172.18.0.10  centos:7 /bin/bash
962bda412fb89c98ee0a70788a5e09d48a760034d756373f18ef6b45cc4ec429
#查看网络
[root@localhost ~]# docker network ls
NETWORK ID     NAME        DRIVER    SCOPE
18eb681e0bcf   bridge      bridge    local
f97b03a5a9c6   host        host      local
9c210d8fa834   mynetwork   bridge    local
31c5c12df613   none        null      local
[root@localhost ~]#

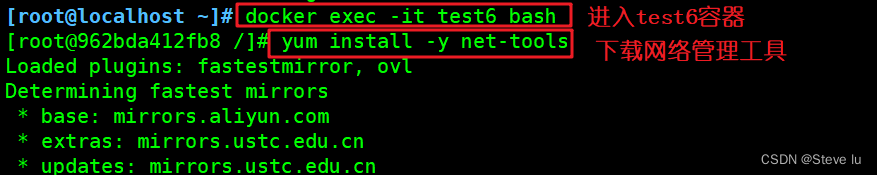

#进入容器
root@localhost ~]# docker exec -it test6 bash
#下载网络管理工具
[root@962bda412fb8 /]# yum install -y net-tools

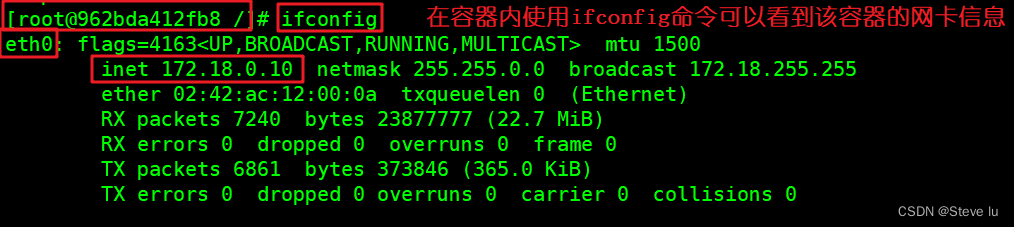

#查看容器的网卡信息
[root@962bda412fb8 /]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.18.0.10  netmask 255.255.0.0  broadcast 172.18.255.255
        ether 02:42:ac:12:00:0a  txqueuelen 0  (Ethernet)
        RX packets 7240  bytes 23877777 (22.7 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 6861  bytes 373846 (365.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

总结

Docker容器有几种网络模式？

Host、ContainerNone、Bridge（默认）、自定义网络（还是四种网络模式，只是可以自定义网段）
