Quartus、modelsim安装配置

FPGA中国创新中心 2024-06-23 原文

文章目录

前言

  没有金刚钻，拦不了瓷器活。学习FPGA的第一步就是安装EDA。本文中将带领大家从零开始搭建FPGA开发环境。

一、什么是EDA

  电子设计自动化（Electronics Design Automation，EDA）是计算机为工具，设计者在EDA软件平台上，融合应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。EDA可以提高电路设计的效率和可操作性，相当于以前我们使用纸和笔来写文章，现在我们使用word来写文章，创作的速度加快了，还节约了墨水。要知道，以前的电路设计是要靠工人用纸和笔来完成，工程量大且效率低。EDA有很多，但是本文只介绍英特尔的Quartus。

二、下载步骤

  1. 打开官网

  官网：quartus18.1lite下载页面，进入页面点击下载精简版本quartus。

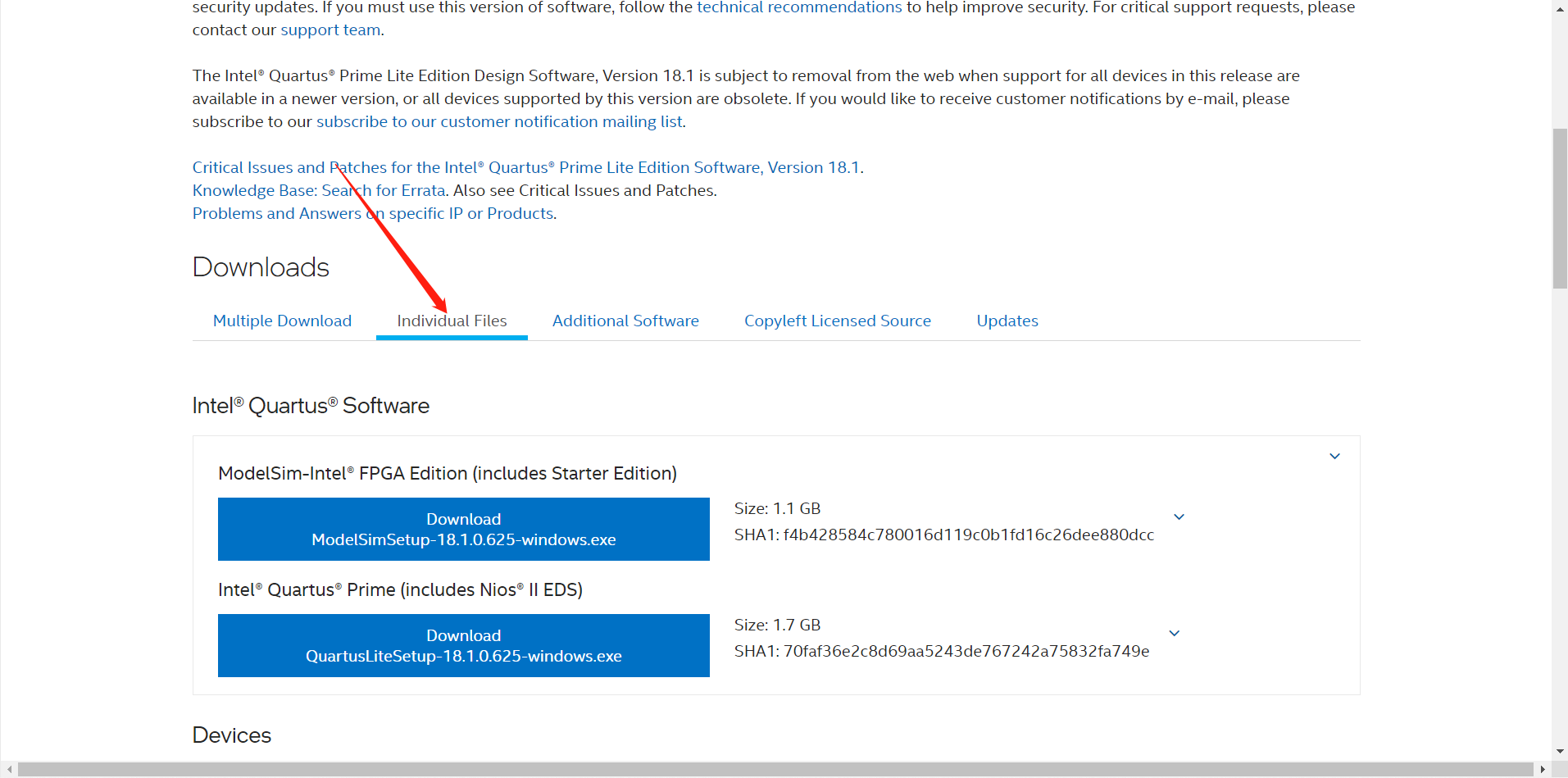

  1. 选择下载项

  1. 下载三个文件

注：软件与器件必须同时要有，下载好的器件以.qdz后缀结尾。

三、安载步骤

  1. 下载后，所有的安装文件和qdz器件放一个文件夹，注意文件夹路径不能有中文。

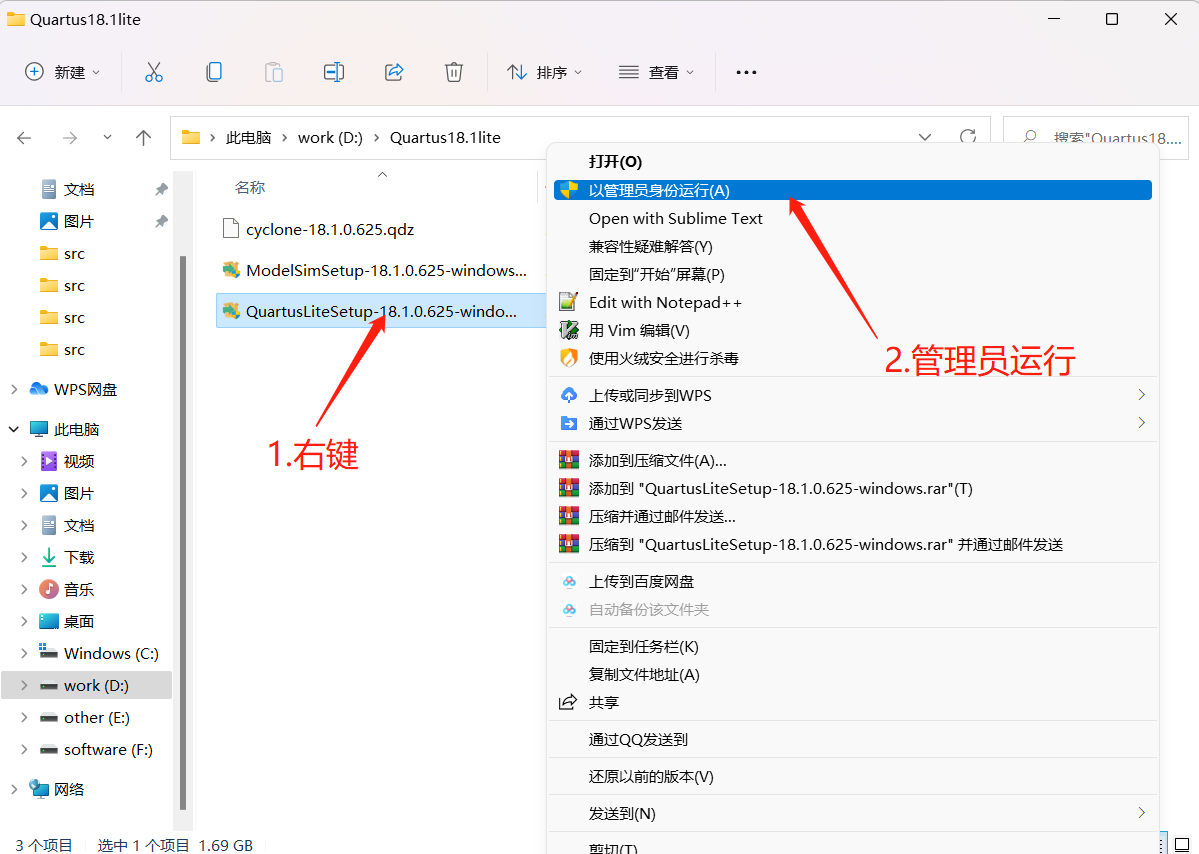

  1. 点击安装quartus

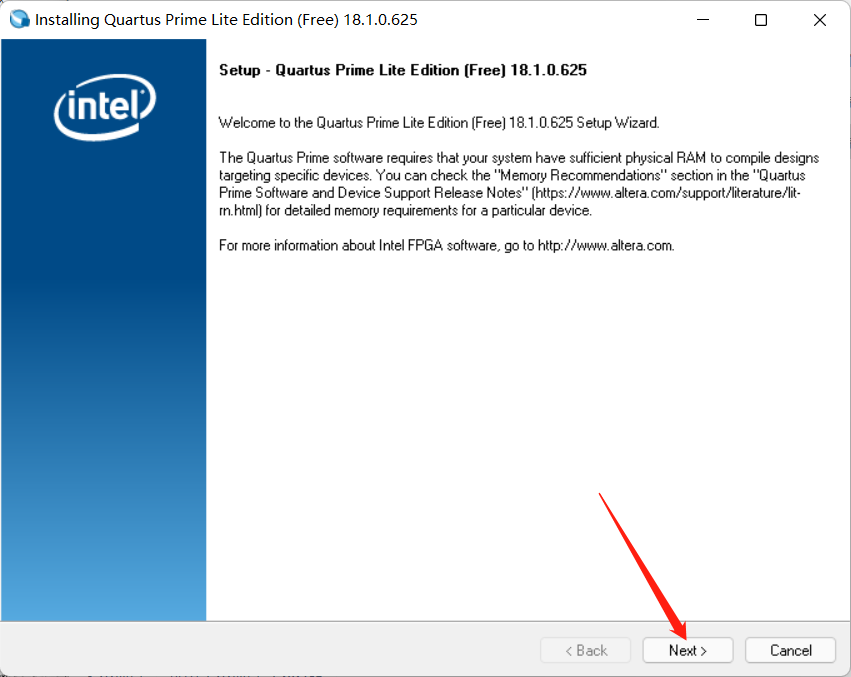

  1. 下一步

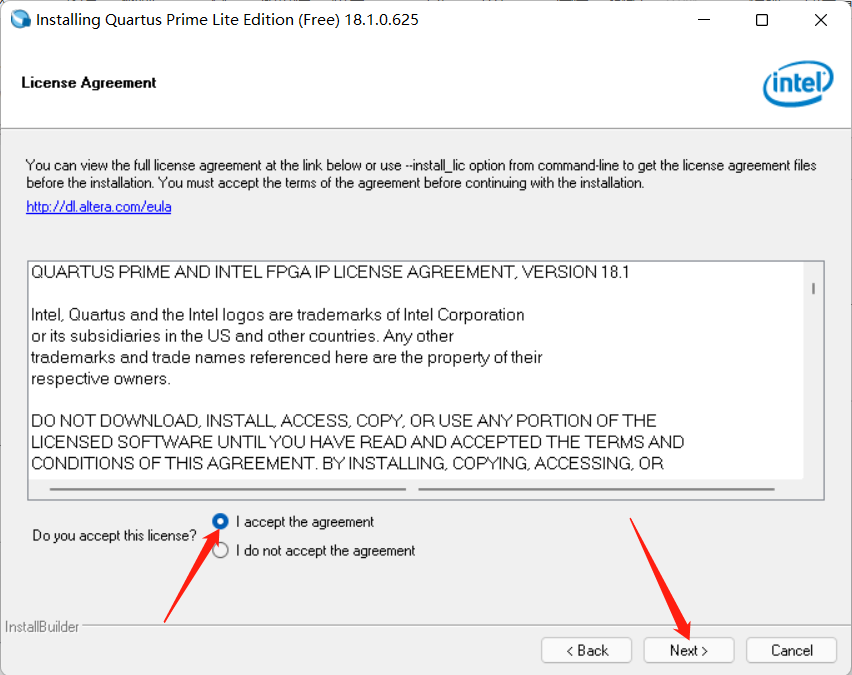

  1. 接受协议

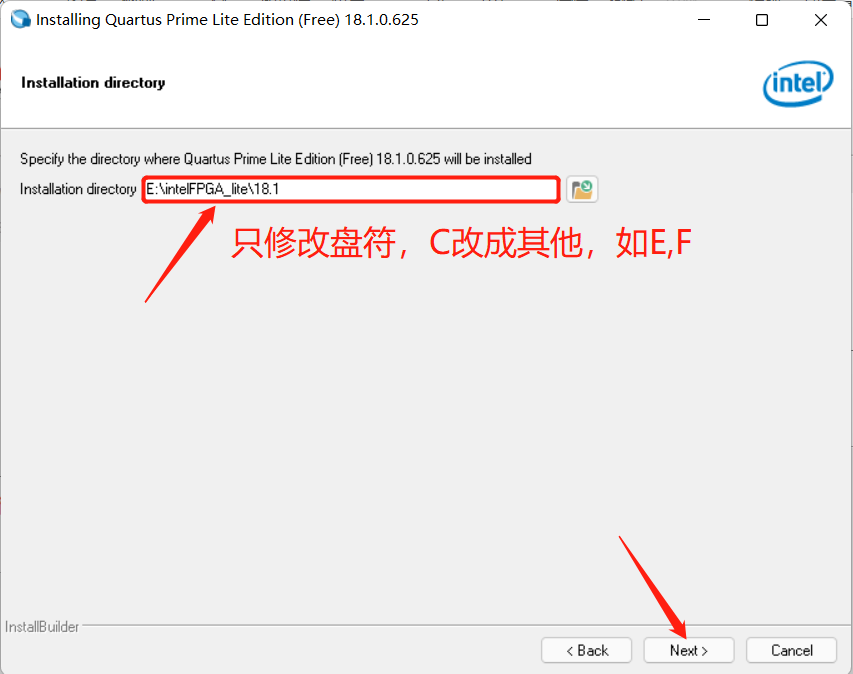

  1. 建议修改路径

  • 默认路径为 C 盘，但是软件占用空间较大，不建议装在 C 盘。但是，同时也非常反对用户自己定义一些路径。
  • 强烈建议直接按照默认 径装，当然，具体哪个盘，可以改，比如 D 、E 、 F 等，但是后面的路径建议默认如上图。
  1. 默认勾选

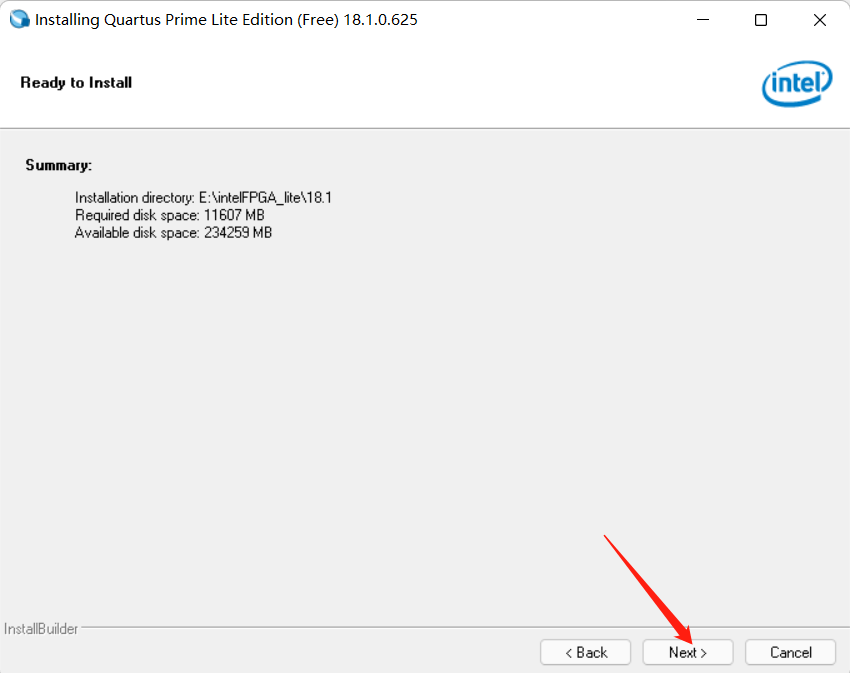

  1. 点击下一步

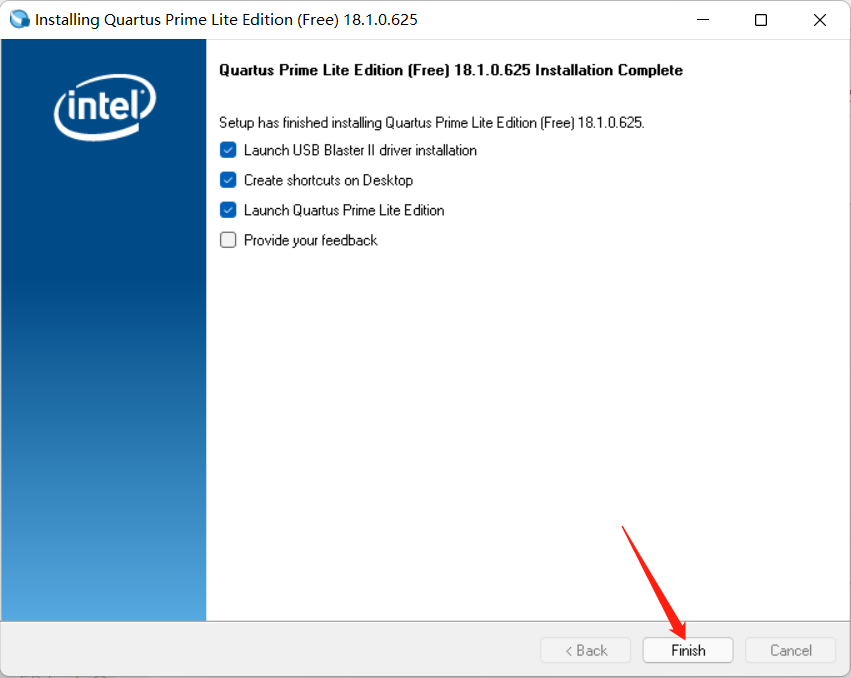

  1. 点击完成

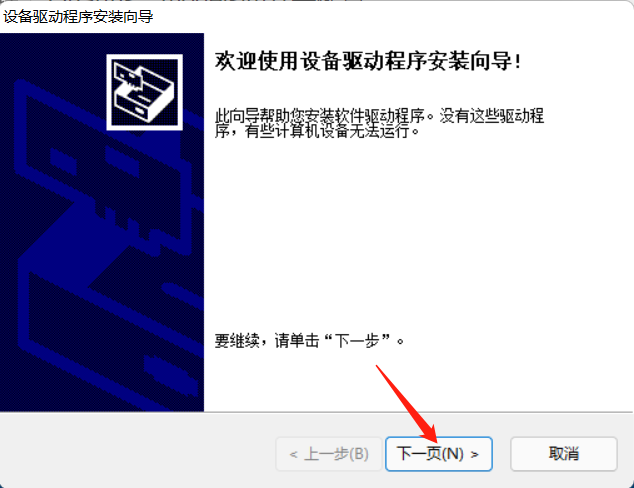

  1. 安装驱动

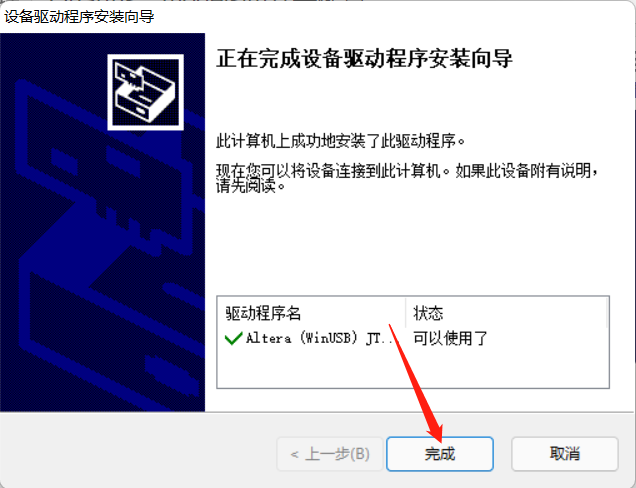

  1. 点击完成

  如果驱动已经更新，安装就到此结束，如果驱动没有更新，继续往下做。

四、更新USB blaster

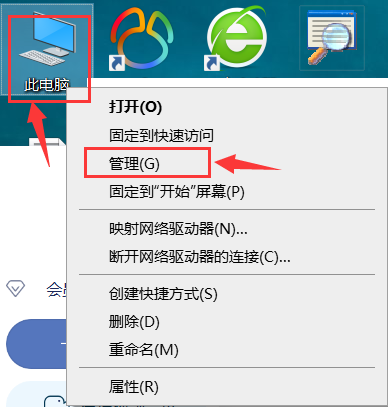

  1. 右键此电脑(我的电脑)选择管理

  1. 双击设备管理

  1. 查找USB Blaster

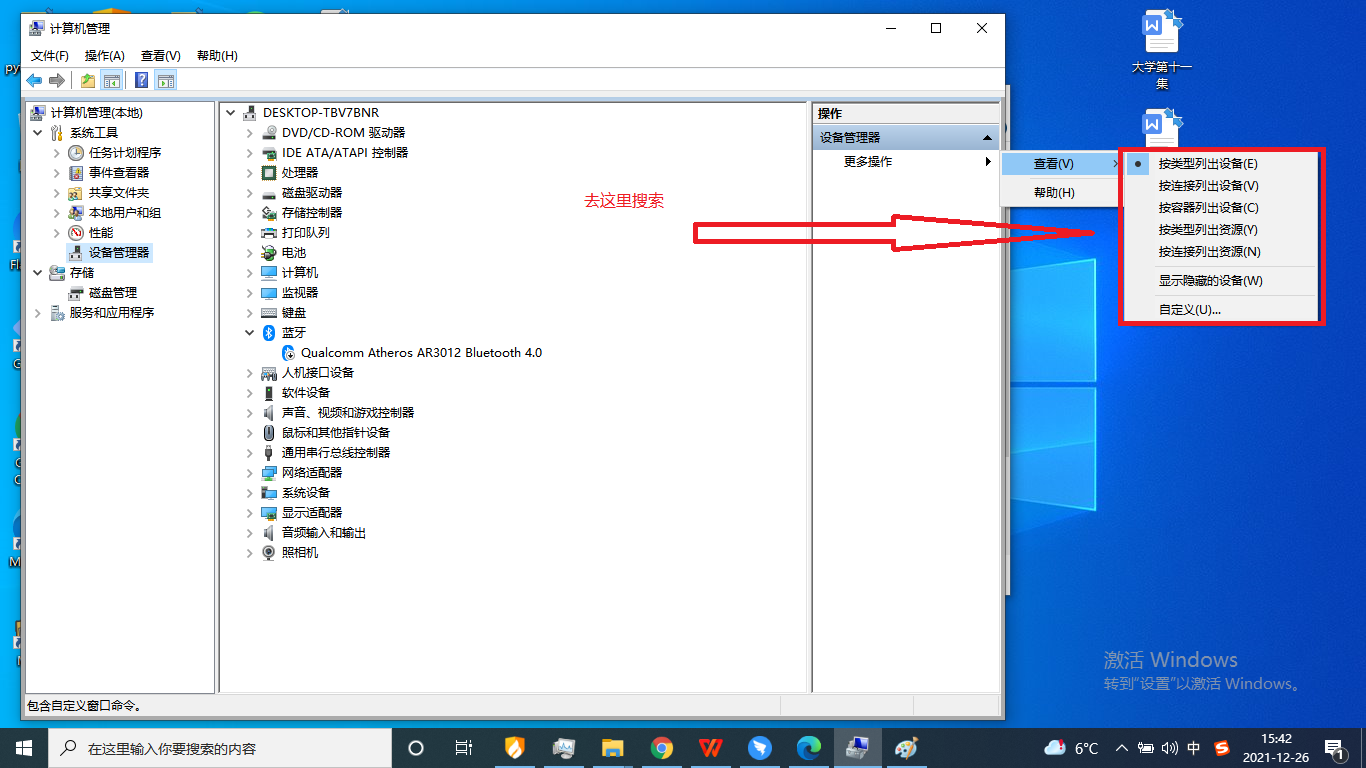

  第一次使用USB-Blaster的时候，在其他设备可能会出现驱动不正常的情况。需要手动设置USB-Blaser驱动。如果没有在其他选项找到USB-Blaster，可以去查看搜索。

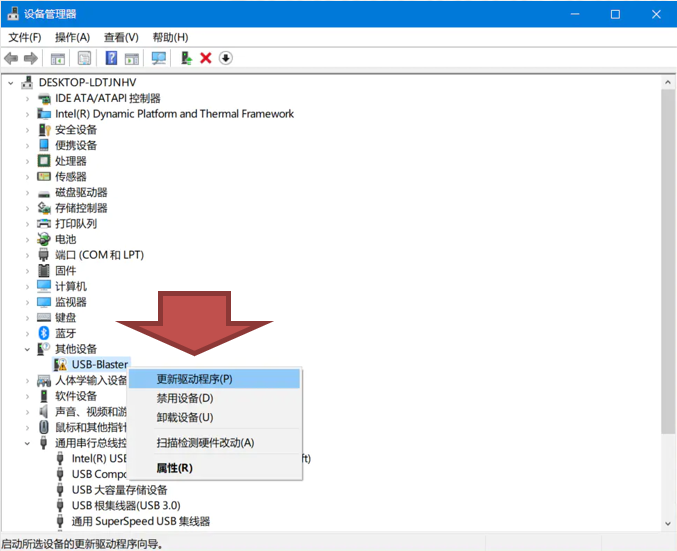

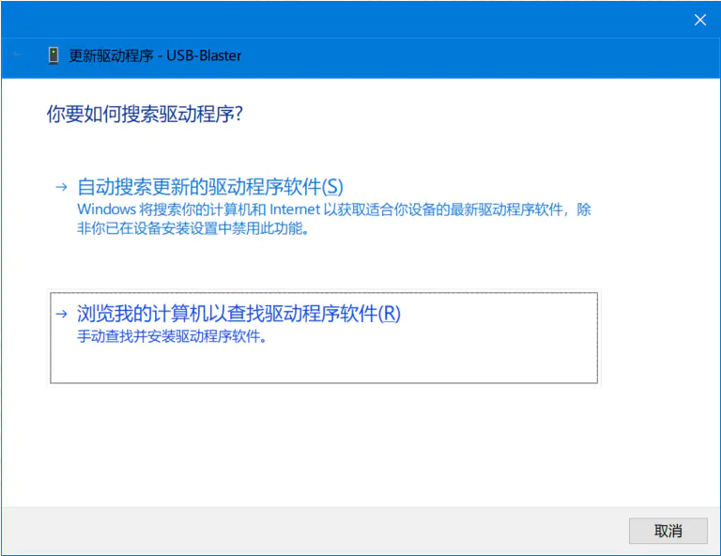

  1. 更新驱动程序

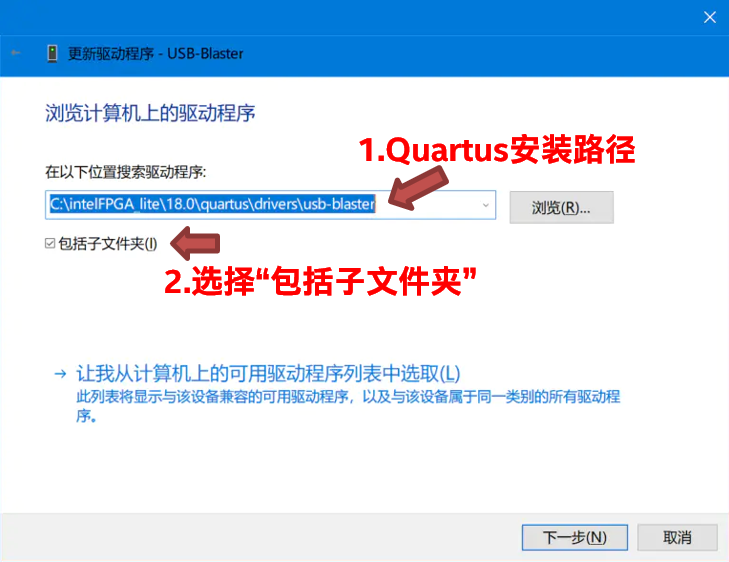

  1. 选择安装目录

注：根据自己Quartus安装路径选择，如：E:\intelFPGA\18.1\quartus\drivers\usb-blaster

  1. 启动Quartus 18.1。

    选择选项二，启动Quartus 18.1 Lite。

总结

  以上就是Quartus、modelsim安装，以及器件配置和USB Blaster更新，工程量较大，请耐心安装。后期将介绍在Quartus中配置安装好的modelsim，敬请期待！
