前言

蓝桥杯单片机——第十一届省赛赛题二解析

今年我也参加了第十三届的蓝桥杯单片机组省赛题，分享一下我在练习时写的代码，因为我是第一次

参加，如果有错误的地方欢迎大家指出来。我们大家一起加油进步，打造美好的明天！

---

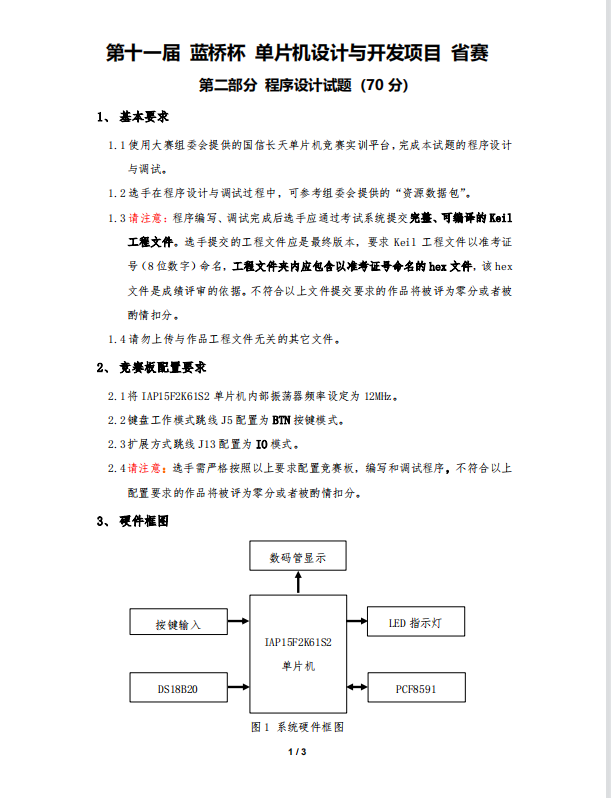

一、题目​​

这次题目，就我个人而言难度还是比较简单的，没有什么特别难的地方，赛题总体难度中规中矩，考
的都是一些经常用到并考到的模块。

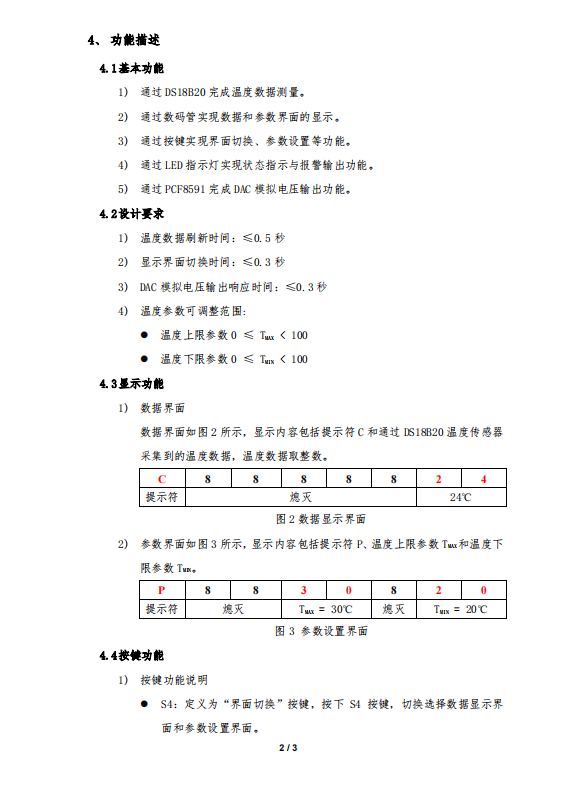

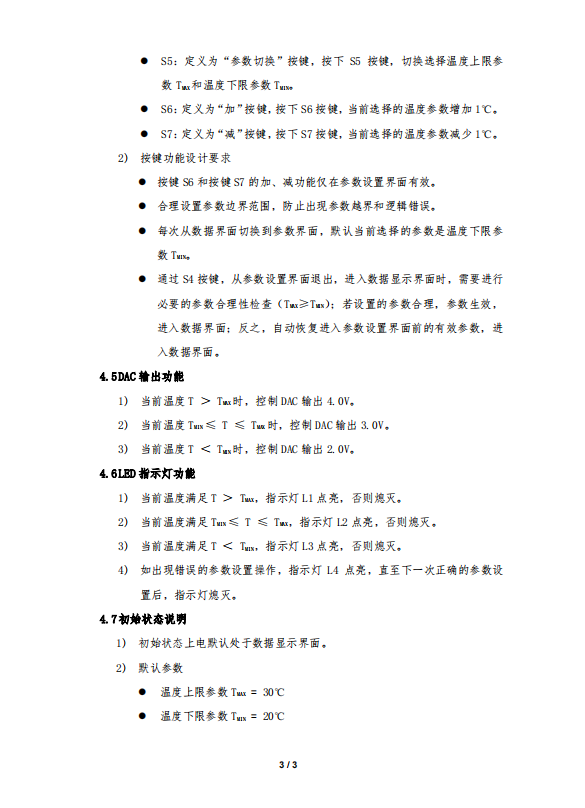

比如独立键盘、LED指示灯、数码管显示模块、DS18B20、PCF8591，这些都是蓝桥杯板子中基础的
模块，相信大家在平时的练习中都经常写过，都唯一需要注意的地方就是DAC输出，因为比赛考的比
较少，难免有可能一下子忘了怎么写。

其中那个按S4进行界面切换的时候，需要检测参数合理性，大家可以直接在进入参数界面时，将温度最大值和温度最小值分别赋给一个变量储存起来，在进入数据界面显示时在进行判定，不合理则分别将参数赋值回来。

二、代码部分

1.IIC.C

根据官方给出的驱动代码进行修改并加入自己的执行代码。（其中的ad_read函数在试题中并没有什

么大用，因为这套题根本用不了读取函数，纯粹是我在写代码时没怎么审题、直接就把这个给写出来

了。。。。。我也懒的删除了，大家直接忽略便是）

代码如下（示例）：

#include "iic.h"

#define DELAY_TIME 5

//I2C总线内部延时函数
void IIC_Delay(unsigned char i)
{
    do{_nop_();}
    while(i--);
}

//I2C总线启动信号
void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 0;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
}

//I2C总线停止信号
void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}


//等待应答
bit IIC_WaitAck(void)
{
    bit ackbit;

    SCL  = 1;
    IIC_Delay(DELAY_TIME);
    ackbit = SDA;
    SCL = 0;
    IIC_Delay(DELAY_TIME);
    return ackbit;
}

//I2C总线发送一个字节数据
void IIC_SendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SCL  = 0;
        IIC_Delay(DELAY_TIME);
        if(byt & 0x80) SDA  = 1;
        else SDA  = 0;
        IIC_Delay(DELAY_TIME);
        SCL = 1;
        byt <<= 1;
        IIC_Delay(DELAY_TIME);
    }
    SCL  = 0;
}

//I2C总线接收一个字节数据
unsigned char IIC_RecByte(void)
{
    unsigned char i, da;
    for(i=0; i<8; i++)
    {
    	SCL = 1;
	IIC_Delay(DELAY_TIME);
	da <<= 1;
	if(SDA) da |= 1;
	SCL = 0;
	IIC_Delay(DELAY_TIME);
    }
    return da;
}

unsigned char ad_read(unsigned char add)
{
	unsigned char temp;
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(add);
	IIC_WaitAck();
	IIC_Stop();

	IIC_Start();
	IIC_SendByte(0x91);
	IIC_WaitAck();
	temp=IIC_RecByte();
	IIC_WaitAck();
	IIC_Stop();

	return temp;
}

void ad_write(unsigned char dat)
{
	EA=0;
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(0x40);
	IIC_WaitAck();
	IIC_SendByte(dat);
	IIC_WaitAck();
	IIC_Stop();
	EA=1;
}

2.IIC.H

代码如下（示例）：

#ifndef _IIC_H
#define _IIC_H

#include "stc15f2k60s2.h"
#include "intrins.h"

sbit SDA = P2^1;
sbit SCL = P2^0;

void IIC_Start(void);
void IIC_Stop(void);
bit IIC_WaitAck(void);
void IIC_SendByte(unsigned char byt);
unsigned char IIC_RecByte(void);
void IIC_Delay(unsigned char i);
unsigned char ad_read(unsigned char add);
void ad_write(unsigned char dat);

#endif

3.onewire.h

#include "onewire.h"

//单总线内部延时函数
void Delay_OneWire(unsigned int t)
{
	while(t--);
}

//单总线写操作
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(50);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(50);
}

//单总线读操作
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		Delay_OneWire(1);
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(50);
	}
	return dat;
}

//DS18B20初始化
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(120);
  	DQ = 0;
  	Delay_OneWire(800);
  	DQ = 1;
  	Delay_OneWire(100);
    initflag = DQ;
  	Delay_OneWire(50);

  	return initflag;
}

unsigned char ds_read()
{
	unsigned char temp;
	unsigned char low,high;
	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0x44);
	Delay_OneWire(200);

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0xbe);
	Delay_OneWire(200);

	low=Read_DS18B20();
	high=Read_DS18B20();

	temp=(high<<4)|(low>>4);
	return temp;
}

4.onewire.h

#ifndef __ONEWIRE_H
#define __ONEWIRE_H

#include "stc15f2k60s2.h"

sbit DQ = P1^4;

unsigned char ds_read();
void Delay_OneWire(unsigned int t);
void Write_DS18B20(unsigned char dat);
unsigned char Read_DS18B20(void);
bit init_ds18b20(void);


#endif

5. main.c

#include "IIC.H"
#include "onewire.h"

sbit S7=P3^0;
sbit S6=P3^1;
sbit S5=P3^2;
sbit S4=P3^3;

#define uchar  unsigned char

uchar temp[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xBF,0XFF,0xc6,0x8c};                //12c,13P
uchar yi,er,san,si,wu,liu,qi,ba;
unsigned char tempare;
unsigned int voltage,mode=0,team=0,TMAX;TMIN,jia=30,jian=20,mode_tt=0,tempare_tt=0,sflg=1;

void delayms(int ms);
void us_waishe();
void display1(uchar yi,uchar er);
void display2(uchar san,uchar si);
void display3(uchar wu,uchar liu);
void display4(uchar qi,uchar ba);
void discan();
void Timer0Init(void);
void mode0_dis();
void mode1_dis();
void display();

void main()
{
	Timer0Init();
	us_waishe();
	while(1)
	{
		voltage=ad_read(0x03);
		mode1_dis();
		mode0_dis();
		display1(yi,er);
		display2(san,si);
		display3(wu,liu);
		display4(qi,ba);
		discan();
		display();
	}
}
void display()
{
	if((jia>jian)||(jia=jian))
	{
		if(tempare>jia)
		{
			ad_write(204);P2=0X80;P0=0XFE;
		}
		else if((tempare>=jian)&&(tempare<=jia))
		{
			ad_write(153);P2=0X80;P0=0XFD;
		}
		else if(tempare<jian)
		{
			ad_write(102);P2=0X80;P0=0XFB;
		}
	}
	else
	{
		P2=0X80;P0=0XFF;
	}
}
void Timer0Init(void)		//1毫秒@12.000MHz
{
	AUXR |= 0x80;		//定时器时钟1T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x20;		//设置定时初值
	TH0 = 0xD1;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时

	ET0=1;
	EA=1;
}

void Timer0() interrupt 1
{
	mode_tt++;tempare_tt++;
	if(mode_tt==200)                                //每200ms选中的模块闪一次
	{
		if(mode==1)sflg=1;                              //sflg==1时全显
	}
	else if(mode_tt==400)
	{
		mode_tt=0;
		if(mode==1)sflg=0;
	}

	if(tempare_tt==400)                                       //每400ms刷新一次温度
	{
		tempare_tt=0;
		tempare=ds_read();
	}
}

void mode0_dis()
{
	if(mode==0)                                  //数据界面
	{
		yi=12;er=11;san=11;si=11;wu=11;liu=11;qi=tempare/10;ba=tempare%10;
	}

}
void mode1_dis()                                        //参数界面显示函数
{
	if(mode==1)
	{
		if(sflg==1)
		{
			if((jia/10!=0)&&(jian/10!=0))                                               //判断是两位数还是一位数
			{
				yi=13;er=11;san=11;si=jia/10;wu=jia%10;liu=11;qi=jian/10;ba=jian%10;
			}
			else if((jia/10==0)&&(jian/10==0))
			{
				yi=13;er=11;san=11;si=11;wu=jia;liu=11;qi=11;ba=jian;
			}
			else if((jia/10!=0)&&(jian/10==0))
			{
				yi=13;er=11;san=11;si=jia/10;wu=jia%10;liu=11;qi=11;ba=jian;
			}
			else if((jia/10==0)&&(jian/10!=0))
			{
				yi=13;er=11;san=11;si=11;wu=jia;liu=11;qi=jian/10;ba=jian%10;
			}
		}
		else if(sflg==0)
		{
			if(team==1)                                                 //TMIN
			{
				if(jia/10!=0)                                            //判断是两位数还是一位数
				{
					yi=13;er=11;san=11;si=jia/10;wu=jia%10;liu=11;qi=11;ba=11;
				}
				else if(jia/10==0)
				{
					yi=13;er=11;san=11;si=11;wu=jia;liu=11;qi=11;ba=11;
				}
			}
			else if(team==0)                                                  //TMAX
			{
				if(jian/10!=0)                                               //判断是两位数还是一位数
				{
					yi=13;er=11;san=11;si=11;wu=11;liu=11;qi=jian/10;ba=jian%10;
				}
				else if(jian/10==0)
				{
					yi=13;er=11;san=11;si=11;wu=11;liu=11;qi=11;ba=jian;
				}
			}
		}
	}
}
void discan()
{
	if(S4==0)
	{
		delayms(5);
		if(S4==0)
		{
			if(mode==0)
			{
				TMAX=jia;TMIN=jian;
				mode=1;team=1;
			}				                    							//mode=0进入数据界面，mode=1进入参数界面。(有问题）
			else if(mode==1)
			{
				mode=0;
				if(jia<jian)                                         //参数不合理则赋值;
				{
					jia=TMAX;jian=TMIN;
				}
//				else if(jia>=jian)
//				{
//					jia=jia;jian=jian;
//				}
			}
		}
		while(!S4);
	}
	else if(S5==0)
	{
		delayms(5);
		if(S5==0)
		{
			if(team==0)team=1;                                      //team=0时，选择TMAX，team=1时，选择TMIN
			else if(team==1)team=0;
		}
		while(!S5);
	}
	else if(S6==0)
	{
		delayms(5);
		if(S6==0)
		{
			if(mode==1)
			{

				if(team==0)
				{
					if((jia<100)&&(jia>=0))jia=jia+1;
				}
				else if(team==1)
				{
					if((jian>=0)&&(jian<100))jian=jian+1;
				}
			}
		}
		while(!S6);
	}
	else if(S7==0)
	{
		delayms(5);
		if(S7==0)
		{
			if(mode==1)
			{

				if(team==0)
				{
					if((jia<100)&&(jia>0))jia=jia-1;
				}
				else if(team==1)
				{
					if((jian<100)&&(jian>0))jian=jian-1;
				}
			}
		}
		while(!S7);
	}
}

void us_waishe()
{
	P2=0X80;P0=0XFF;
	P2=0XA0;P0=0X00;
	P2=0XC0;P0=0XFF;P2=0XFF;P0=0XFF;
}

void delayms(int ms)
{
	unsigned int i,j;
	for(i=ms;i>0;i--)
		for(j=845;j>0;j--);
}
void display1(uchar yi,uchar er)
{
	P2=0XC0;
	P0=0X01;
	P2=0XE0;
	P0=temp[yi];
	delayms(1);

	P2=0XC0;
	P0=0X02;
	P2=0XE0;
	P0=temp[er];
	delayms(1);
}
void display2(uchar san,uchar si)
{
	P2=0XC0;
	P0=0X04;
	P2=0XE0;
	P0=temp[san];
	delayms(1);

	P2=0XC0;
	P0=0X08;
	P2=0XE0;
	P0=temp[si];
	delayms(1);
}

void display3(uchar wu,uchar liu)
{
	P2=0XC0;
	P0=0X10;
	P2=0XE0;
	P0=temp[wu];
	delayms(1);

	P2=0XC0;
	P0=0X20;
	P2=0XE0;
	P0=temp[liu];
	delayms(1);
}
void display4(uchar qi,uchar ba)
{
	P2=0XC0;
	P0=0X40;
	P2=0XE0;
	P0=temp[qi];
	delayms(1);

	P2=0XC0;
	P0=0X80;
	P2=0XE0;
	P0=temp[ba];
	delayms(1);
	P2=0XC0;P0=0XFF;P2=0XFF;P0=0XFF;
}

---

总结

这些就是蓝桥杯单片机第十一届省赛题赛题二的解析部分，祝大家都能进郭赛！！！！！！！！！！！！
