一、各类存储器简介

ROM：只读，只有读接口（读地址、读数据）

RAM：可读可写，有读接口（读地址、读数据）和写接口（写使能、写数据、写地址），默认任何时刻都能读，没有读使能，大小和位宽查手册，需要持续供电才能将数据保存在其中（易失性存储器），断电数据丢失

• 单端口RAM：读写共用一个数据通道，读写不能同时进行
• 伪双端口RAM：两个数据通道，一个用来读一个用来写
• 真双端口RAM：两个数据通道，都可以用来读或写

DRAM：动态随机存取存储器，数据存储在电容器中，通过保持电荷实现数据存储（比如电容器充电和放电分别为1和0），价格低，消耗功率高，最常用作计算机的主存储器，需要不断刷新（由于电容器内部用于分隔导电板的电介质不是完美的绝缘体，电容器易放电导致电荷泄漏），以同步或异步模式运行，存储容量为1GB-16GB

SRAM：静态随机存取存储器，数据存储在晶体管中，通过改变晶体管的导通状态进而改变电平高低，需要恒定的功率流，速度快，用于高速缓存，存储容量为1MB-16MB

SDRAM：同步动态随机存储器（与CPU频率同步、存储阵列需要不断刷新来保证数据不丢失、自由指定地址进行数据读写），通过电容充放电实现数据存储，内部分为多个bank，通过流水线操作提高速度（一个bank处于预充电状态，正在经历访问延迟时，另一个bank可进行读取），存储容量大、速度快、价格低，控制逻辑复杂、对时序要求高

DDR：双倍速率同步动态随机存储器，命令和操作只在时钟的上升沿发生，数据传输在时钟上升沿和下降沿发生，每个时钟周期发送两倍数据

FIFO和RAM的差别：FIFO是先入先出，没有读写地址，只能按顺序读写数据，RAM可以读写任意地址，FIFO常用于数据传输通道中，用于缓存数据，避免数据丢失，RAM常用于存储指令或者中间的数据

二、原理

IP核配置图

信号名称	信号功能
dina	端口a的写数据信号
addr	端口a的读写地址信号
wea	端口a的写使能信号，高电平为写，低电平为读
ena	端口a的使能信号，高电平为使能端口a，低电平端口a被禁止，取消此信号后端口a一直有效（可选信号）
rsta	端口a的复位信号（可选信号）
regcea	端口a输出寄存器使能信号，高电平douta保持最后一次输出（可选信号）
clka	端口a的时钟信号
douta	端口a数据输出

三、vivado仿真

新建工程：打开vivado-Quick Start-Create Project-Next-输入工程名和位置（注意工程名和位置中都不能出现中文和空格）-勾选Create project subdirectory（为工程在指定存储路径下建立独立的文件夹）-勾选RTL Project-勾选Do not specifysources at this time（此时不定义源文件）-选择FPGA开发板（我用的是xc7k325tfbg676-3）-Next-Finish

创建RAM IP核：Flow Navigator-IP Catalog-Search：block memory-Block Memory Generator

配置IP核：component name（器件名称，默认即可，不用修改）-basic-interface type（接口类型，默认native）-memory type选择single port ram-write enable中取消勾选字节写使能byte write enable-algorithm options-algorithm选最小面积minimum area-ok

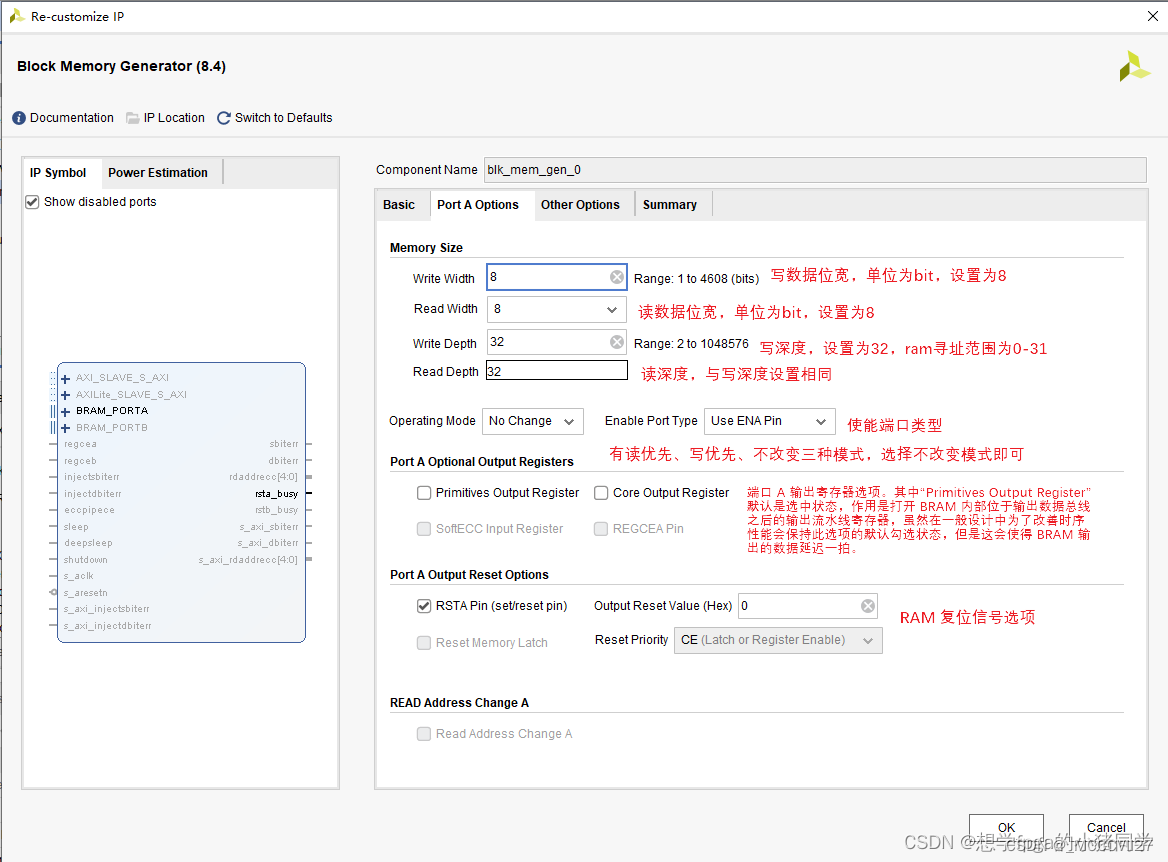

 port A options-memory size-write width写数据位宽选择8-write depth写深度选择32-operating mode选no change-enable port type选use ena pin-port A optional output registers都不勾选-port A output reset options勾选RSTA pin-output reset value为0-ok

 创建模块ram_rw.v：

 project manager-add sources-add or create design sources-next-create file-输入文件名ram_rw.v-ok-finish

module ram_rw(
    input            clk,
    input            rst_n,//端口复位，为0时复位
    input      [7:0] r_data,//读数据
    output reg [7:0] w_data,//写数据
    output           ram_we,//写使能
    output reg [4:0] ram_addr,//读写地址
    output           ram_en//端口使能
    );


(* DONT_TOUCH = "TRUE" *) reg [5:0] wr_cnt;//读写计数，因为没有规定输入输出，所以加上前缀括号

assign ram_en = rst_n;//端口使能

assign ram_we = (wr_cnt<=6'd31 && ram_en==1)? 1'b1 : 1'b0;//写使能：读写计数器在0-31为写，32-63为读，6'd31为6位四进制数，数值为31

//读写计数信号设计
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        wr_cnt <= 0;//复位时读写计数为0
    else if(wr_cnt==6'd63)
        wr_cnt <= 0;//读写计数为63，赋值为0，准备重新计数
    else
        wr_cnt <= wr_cnt + 1;//其他情况，每次计数加1
end

//读写地址信号设计
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        ram_addr <= 0;//复位时读写地址为0
    else if(ram_addr==5'd31)
        ram_addr <= 0;//读写地址为31，赋值为0，重新开始计数
    else
        ram_addr <= ram_addr + 1;//其他情况，每次地址加1
end

//写数据信号设计
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        w_data <= 0;//复位时写数据为0
    else if(wr_cnt <= 6'd31)
        w_data <= w_data + 1;//读写计数在0-31为写
    else
        w_data <= 0;//其他情况，写数据为0
end

//读数据信号设计
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        r_data <= 0;//复位时读数据为0
    else if(wr_cnt >= 6'd32 && wr_cnt <= 6'd63)
        r_data <= r_data + 1;//读写计数在32-63为读
    else
        r_data <= 0;//其他情况，读数据为0
end


endmodule

本部分的功能：对一个数据位宽为8、深度为32的单端口RAM 进行读写操作设计，注意一个always设计一个信号，对于每个信号的设计，要覆盖到其所有情况

例化IP核blk_mem_gen_0及ram_rw 模块：

sources-IP sources-找到.veo文件，查看例化ram IP核的模板

blk_mem_gen_0 your_instance_name (
  .clka(clka),            // input wire clka
  .rsta(rsta),            // input wire rsta
  .ena(ena),              // input wire ena
  .wea(wea),              // input wire [0 : 0] wea
  .addra(addra),          // input wire [4 : 0] addra
  .dina(dina),            // input wire [7 : 0] dina
  .douta(douta),          // output wire [7 : 0] douta
  .rsta_busy(rsta_busy)   // output wire rsta_busy
);

创建顶层模块ipram：

module ipram(
    input sys_clk,
    input sys_rst
    );

    wire [7:0] r_data;
    wire [7:0] w_data;
    wire       ram_en;
    wire       ram_we;
    wire [4:0] ram_addr;


   ram_rw ram_rw_inst(
    .clk     (sys_clk),//例化本质上就是调用的过程，顶层模块ipram调用读写模块ram_rw，括号内为顶层模块的信号名
    .rst_n   (sys_rst),
    .r_data  (r_data),
    .w_data  (w_data),
    .ram_we  (ram_we),
    .ram_addr(ram_addr),
    .ram_en  (ram_en)  );

  blk_mem_gen_0 blk_mem_gen_1 (//顶层模块ipram调用ram IP核blk_mem_gen_0
  .clka      (sys_clk),            // input wire clka
  .rsta      (sys_rst),            // input wire rsta
  .ena       (ram_en),              // input wire ena
  .wea       (ram_we),              // input wire [0 : 0] wea
  .addra     (ram_addr),          // input wire [4 : 0] addra
  .dina      (w_data),             // input wire [7 : 0] dina
  .douta     (r_data)             // output wire [7 : 0] douta
  //.rsta_busy(rsta_busy)      // output wire rsta_busy顶层模块没有用到此信号
);



endmodule

仿真程序：

module tb_ram_ip(

    );

(* DONT_TOUCH = "TRUE" *) reg sys_clk;//输入信号
(* DONT_TOUCH = "TRUE" *) reg sys_rst;

ipram ipram_inst(
    .sys_clk(sys_clk),//仿真模块tb_ram_ip调用顶层模块ipram
    .sys_rst(sys_rst)
);
initial begin
    sys_clk = 0;
    sys_rst = 0;
    #10//等待复位完成
    sys_rst = 1;
    #256
    $stop;
end
always #5 sys_clk = ~sys_clk;//10ns一个周期，产生100MHz时钟源



endmodule
