RT-Thread开启串口.中断和DMA接收（手把手教学）

HN* 2023-09-09 原文

1 串口介绍

       串口是指数据一位一位地顺序传送，其特点是通讯线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成本，特别适用于远距离通信，但传送速度较慢。一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。串行通讯的特点是：数据位的传送，按位顺序进行，最少只需一根传输线即可完成；成本低但传送速度慢。串行通讯的距离可以从几米到几千米；根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。

2 IO设备管理接口函数

​

3 DEVICE_FLAG标志

#define RT_DEVICE_FLAG_RDONLY 0x001 /*只读*/
#define RT_DEVICE_FLAG_WRONLY 0x002 /*只写*/
#define RT_DEVICE_FLAG_RDWR 0x003 /*读写*/
#define RT_DEVICE_FLAG_REMOVABLE 0x004 /*可移除*/
#define RT_DEVICE_FLAG_STANDALONE 0x008 /*独立*/
#define RT_DEVICE_FLAG_SUSPENDED 0x020 /*挂起*/
#define RT_DEVICE_FLAG_STREAM 0x040 /*流模式*/
#define RT_DEVICE_FLAG_INT_RX 0x100 /*中断接收*/
#define RT_DEVICE_FLAG_DMA_RX 0x200 /*DMA接收*/
#define RT_DEVICE_FLAG_INT_TX 0x400 /*中断发送*/
#define RT_DEVICE_FLAG_DMA_TX 0x800 /* DMA发送*/

4 中断方式

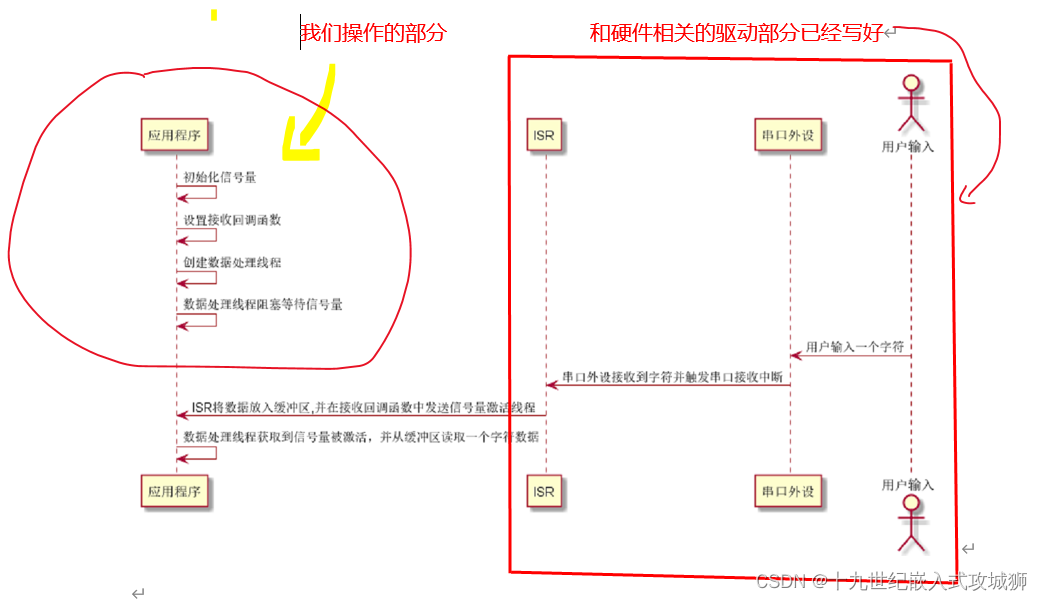

流程图：

​

4.1 “中断方式”步骤

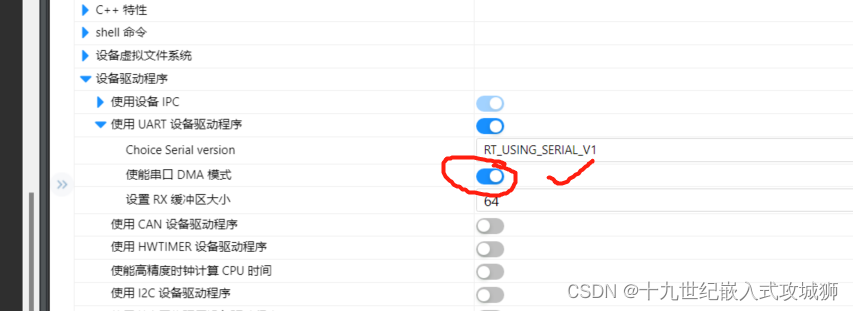

1 在RT-Thread Settings中进行设置

​

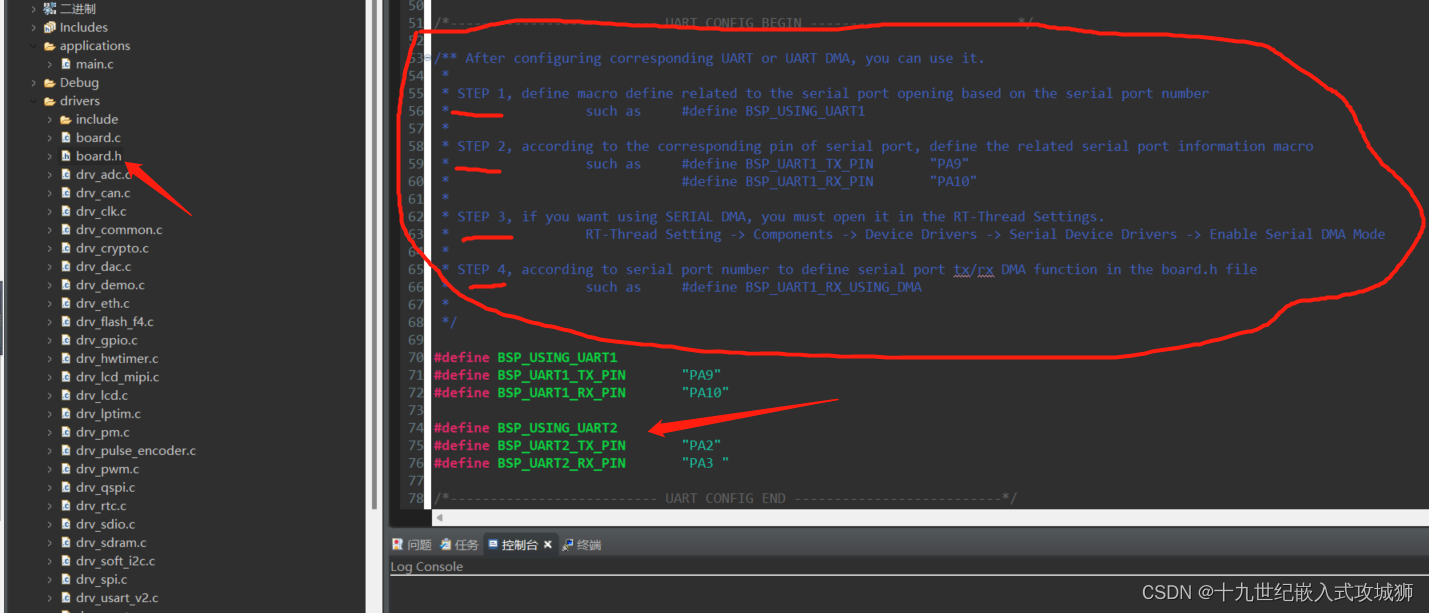

 2 在board.h文件中进行配置，具体操作在board.h文件中有介绍

​

 3  查找设备

#include <rtthread.h>

#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>
#include <serial.h>

rt_thread_t th1 = 0;
rt_device_t dev_uart2;


int main(void)
{
    dev_uart2 = rt_device_find("uart2");
    if (dev_uart2 == RT_NULL)
    {
        LOG_E("uart2 find is failed!");
        return RT_EINVAL;
    }
    return RT_EOK;
}

 4 打开设备

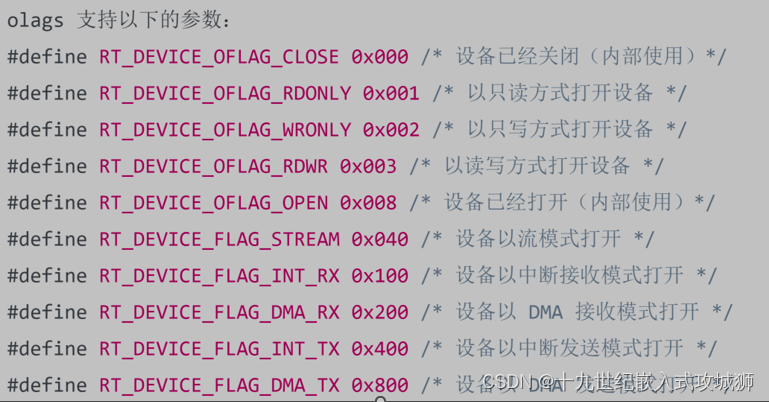

 FLAG如下：

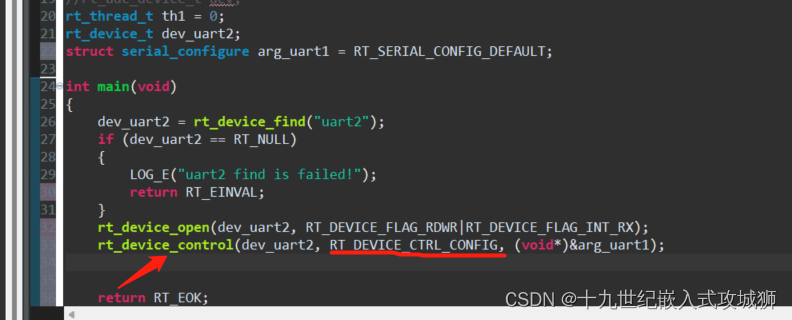

 5 控制设备

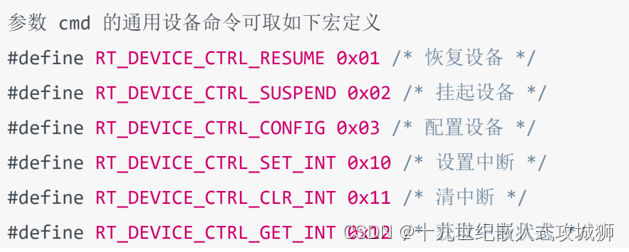

 cmd命令如下：

 6 写设备

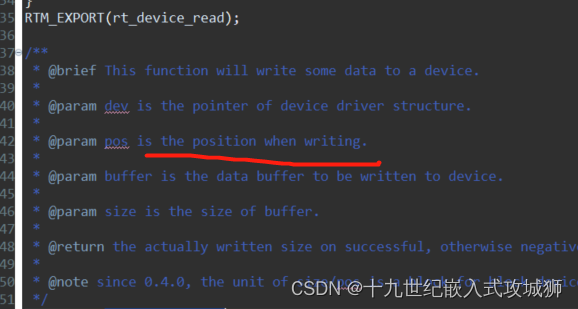

          1的意思是写的起始位置，介绍如下

       2 rt_strlen函数的作用是计算大小。

write结果如下：

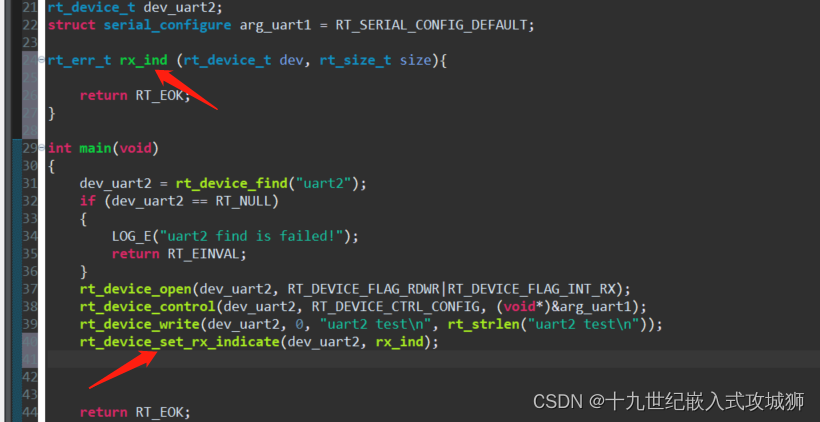

7 设置接受回调函数

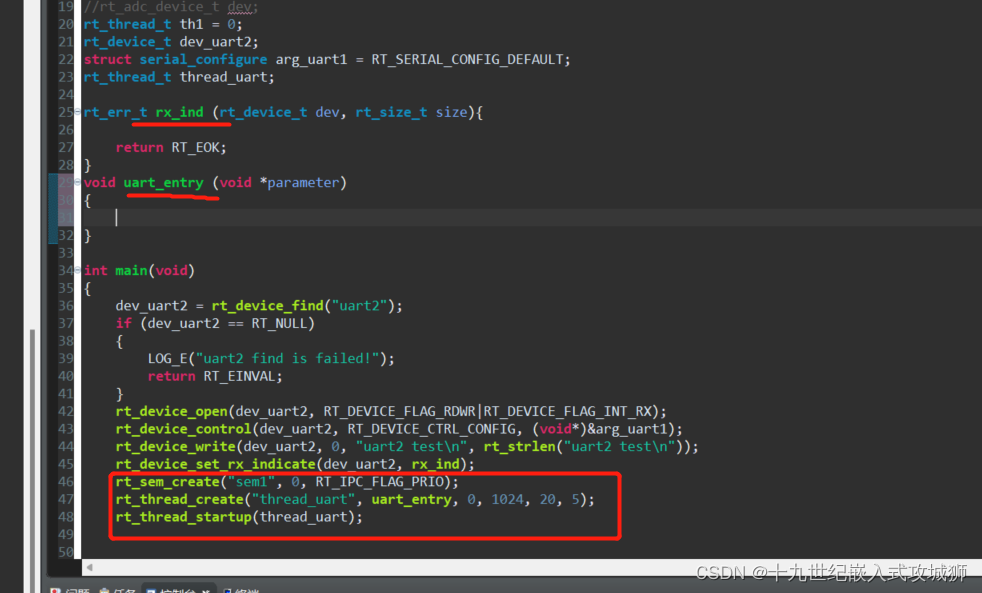

8 信号量、线程部分操作（具体操作见我前面文章）

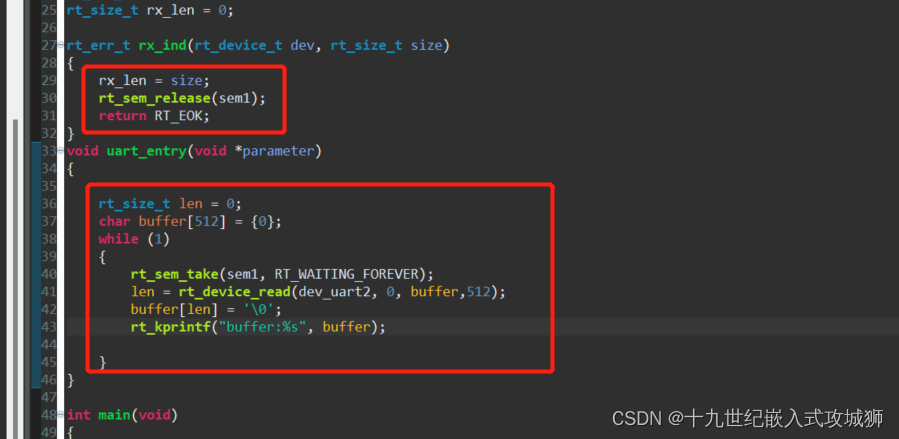

9 写中断回调函数和线程作用函数的内容

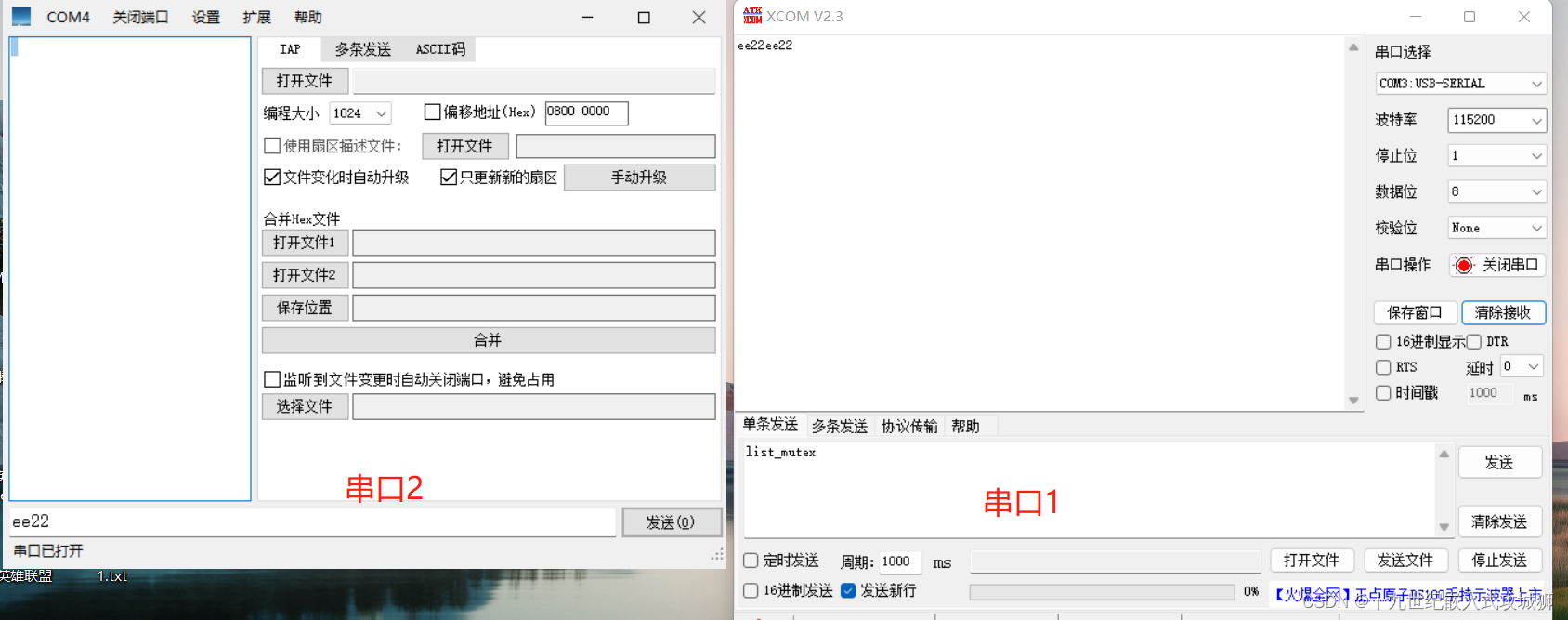

10 演示

 5 DMA方式

1 在board.h文件中进行配置，具体操作在board.h文件中有介绍

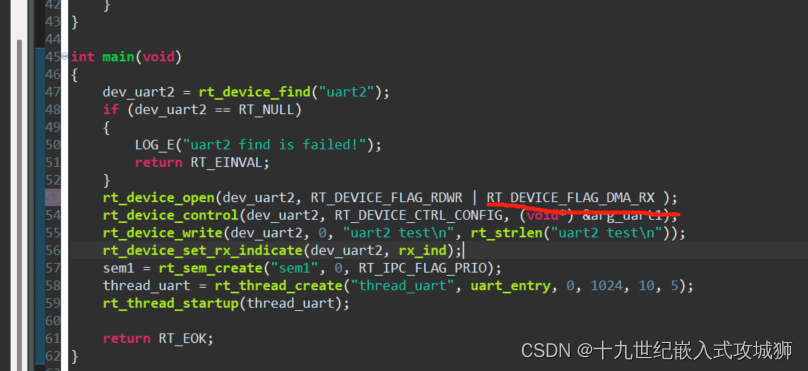

2 将此部分改成DMA接收的方式



3 演示结果







手把手把手imgimg-blogstrong单片机嵌入式硬件c语言
