eNSP交换机配置IP

dingzhihui014137 2023-10-29 原文

交换机的配置

在聊交换机设置IP的前,首先聊以下方面,这也是为了新手更好的去理解。如果基础的可以直接看VLAN的命令的配置
1、交换机的工作原理
2、VLAN的的作用
3、 VLAN的命令配置

交换机的工作原理

1、学习:把数据包的SMAC(源MAC地址)与接收端口对立,将MAC以及对应的IP地址记录到MAC地址表中。
2、泛洪:把广播报文发送到除接收端口以外的端口。
3、转发:根据DMAC查MAC地址表转发
4、丢弃:收到不识别的报文,丢弃。
交换机的所有接口都属于同一个广播域。在现实生活中,考虑到不同部门的设备可能连在同一个交换机上,又不能进行数据共享。
需要将不同的部分隔离开,数据不互通。下面就介绍解决这问题的方法————VLAN

VLAN

1、VLAN的作用:隔离广播域。使为一个VLAN都是单独的广播域。	共有4096个VLAN,可用VLAN 1~4094个
2、VLAN的接口类型:①access:接入链路需要配置。例:交换机与终端相连的接口
									②trunk:干道链路。例:交换机和交换机相连的接口,允许多个VLAN流量通过。
									③hybrid:混合链路
3、在不通过的VLAN 里面,设备是不能通信的。除非给交换机配置IP地址,配置完IP以后,可以当交换机来用。

VLAN命令配置

实验拓扑图:
设置VLAN面对的是交换机的配置

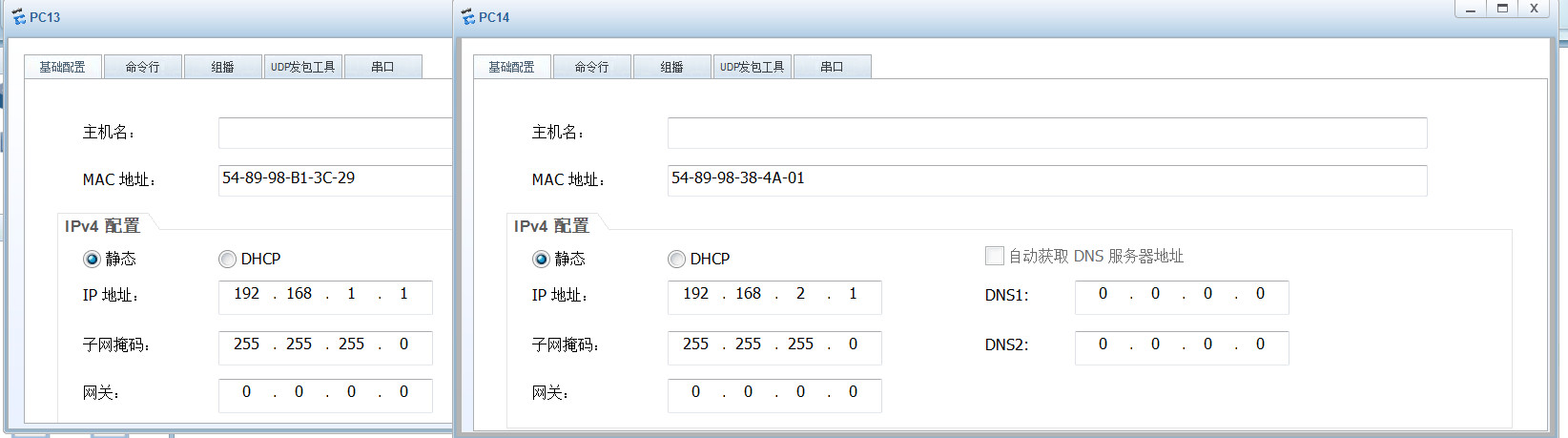

1、给PC机配置IP地址

2、交换机配置:
①[Huawei]vlan 10 单一创建VLAN
[Huawei-vlan10]
[Huawei]vlan batch 10 20 批量创建,创建了VLAN 10 和VLAN 20
补:VLAN 1是交换机默认的,所有的接口都在VLAN 1 里面。
[Huawei]int vlanif 10 进入创建的VLAN 10 里
[Huawei-Vlanif10]ip address 192.168.1.1 24 给VLAN 10 创建IP地址 配置方法跟接口的配置方法一样

  • [Huawei-Vlanif10]dis this 查看配置的IP地址是否配置正确
    - interface Vlanif10 ip address 192.168.1.254 255.255.255.0
    - return
    [Huawei-Ethernet0/0/1]port link-ty access 在PC机相接的接口配置access,
    [Huawei-Ethernet0/0/1]port default vlan 10 允许VLAN 10 的数据通过。
    【完】
    上面配置的VLAN IP,对于PC机来说是网关。
    以上就是对交换机设置IP的步骤
    注:此时的交换机可以当路由器来用了。

格外的小实验

实验内容:
按上拓补图,在交换机上创建VLAN 10 和VLAN 20 ,并依据上图提供的IP地址网段,配置交换机和PC机。
使其不同的VLAN通信。
实验步骤 :
1、创建 VLAN 10 和VLAN 20
2、给VLAN 10 和VLAN 20 创建IP
3、基于接口,设置接口类型
4、设置PC的基本配置,网关设置为交换机VLAN的IP
答案:
交换机的全部配置——————dis cu(可以看所有的配置)
interface Vlanif10
ip address 192.168.1.254 255.255.255.0

interface Vlanif20
ip address 192.168.2.254 255.255.255.0

interface Ethernet0/0/1
port link-type access
port default vlan 10

interface Ethernet0/0/2
port link-type access
port default vlan 20
【完】
