ST-LINK/V2的JTAG/SWD(20线/4线)连接

试图摸大鱼 2023-08-26 原文

ST-LINK/V2实物图和STM32板子上的接口

下面是相关知识和我的理解，可能会有错误，直接指出即可

如果不想继续看只想知道STM32的SWD接法需要接哪几个引脚，先说明，必接第1、7、9、20脚，如果需要供电再加上第19脚

好的，然后接着仔细说

ST-LINK/V2实物图中，上面的4脚SWIM接口是用来连接STM8的，引脚分布和作用如下，截图自ST-LINK/V2用户使用手册，STM8的不进行分析

ST-LINK/V2实物图中，下面的20脚JTAG接口是用来连接STM32的，引脚分布和作用如下，截图自ST-LINK/V2用户使用手册

JTAG接法有20脚呢，如何判断是第几脚呢？从用户手册的截图和实物图都可以看出来一长边侧的中间有一缺口，就是以中间的缺口判断方向的，这个缺口朝上，左边的就是第11脚，右边的就是第9脚，判断出来两个之后，其他就很好判断了

所以在本文一开始的图片，就把有缺口侧朝上了，以方便对应引脚

Keil5中的Debug选择ST-Link Debugger，点击Settings，然后点击Port，可以看到有两种连接方式

JTAG

JTAG连接方式，共20脚，直接对应连接即可，实物图如下

既然都看到这里了，不如更加深入的看一下，这个JTAG是怎么和芯片引脚连接的呢，找到原理图，是STM32F103ZET6，正点原子的板子

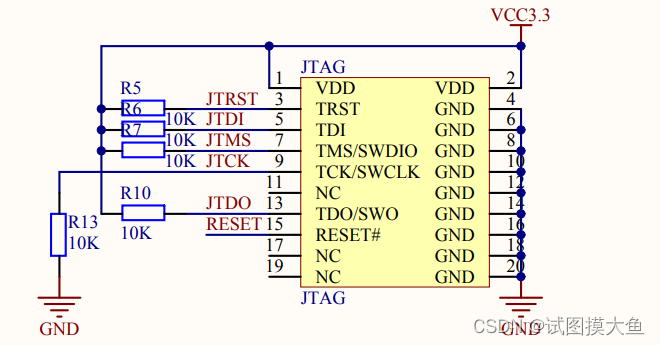

JTAG的原理图

到了“喜闻乐见”的对着图找引脚环节

没有标接到芯片名字的1、2脚接电源，11、17、19脚不接，4、6、8、10、12、14、16、18、20接地，剩下几个脚就去找吧

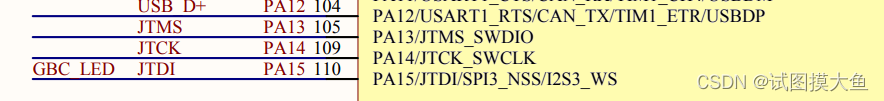

JTRST(3脚TRST)接PB4(134脚)，JTDO(13脚TDO/SWO)接PB3(133脚)

JTDI(5脚TDI)接PA15(110脚)，JTMS(7脚TMS)接PA13(105脚)，JTCK(9脚TCK)接PA14(109脚)

RESET(15脚)和芯片上的NRST(25脚)一样直接接到复位电路上

由于JTAG需要20脚，所以有的板子为了节省空间或引脚等原因，而采用SW连接方式

SW

SW连接方式，一般来说需要4脚，分别是VCC(第1脚)，SWIO(第7脚)，SWCLK(第9脚)，GND(第20脚)，如果需要使用ST-Link供电，则需要多连接VDD(第19脚)，其实在用户手册中的第3点，也说明了那么就算是JTAG多个接地脚其实接一个就可以了，不过官方建议全接上

实物连接图

还是STM32F103ZET6，正点原子的板子，再看一下JTAG的原理图

然后发现一共接着的4个脚，1脚接电源，20脚接地，就还剩下7、9两脚

JTMS(7脚TMS)接PA13(105脚)，JTCK(9脚TCK)接PA14(109脚)

这样就看完了两种连接方式，除此之外，我们可以看到ST-LINK/V2实物图中左上角有个LED灯，这个灯会以不同方式亮

LED灯

再看一眼ST-LINK/V2实物图

ST-LINK/V2用户手册里也写了LED亮的方式反映出来的信息

由于英语不好，所以机翻一下，将就理解一下就好

应该就这么多了，接着摸大鱼去了
