工程文件：
这个实验的第一部分写个状态机还是很简单的，第二部分I2C只给了一份没什么注释的代码......。看懂后我写了一个老师给出的IIC代码的解释，但是md格式丢掉了，PDF在github上，可以参考一下。
一、自定FSM说明
1、状态描述
设计如下状态，表示单日活动轨迹：
S0：宿舍休息
S1：起床并吃早餐，吃完后有课则上课（b=1），无课自习，体温异常(T>37)则留在寝室休息
S2：12节上课，若34有课则继续去上课（c=1），否则自习
S3：12节自习，若34有课则去上课（c=1），否则自习
S4：34节上课，结束后去吃午餐
S5：34节自习，结束后去吃午餐
S6：吃午餐并午休，午休结束后56节上课
S7：56节上课，课后若有会则开会（d=1），无会晴天（e=1）跑步，雨天自习
S8：78节跑步，跑步后去吃晚餐
S9：78节开会
S10：78节自习
S11：晚餐，吃完后自习，若周五直接回寝室(F=1)
S12：晚自习，结束后若有快递（g=1）去取快递，否则直接回寝休息
S13：取快递，取完后回寝休息
输出pos为位置：
00：宿舍园区
01：教学楼
10：体育场
11：快递点

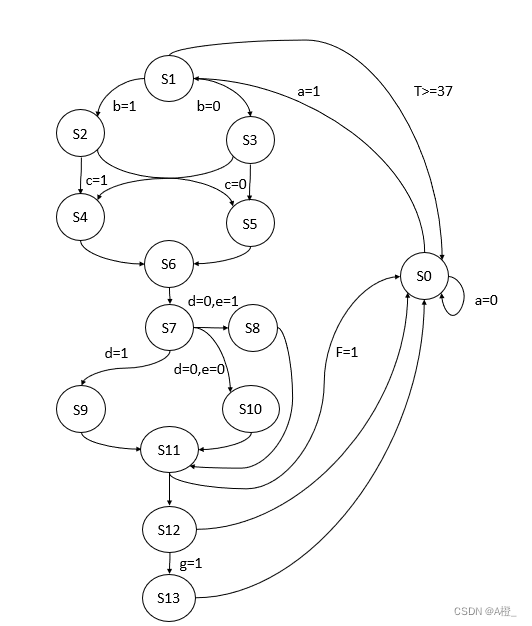

状态图如下：
2、设计代码说明
状态机描述代码如下：

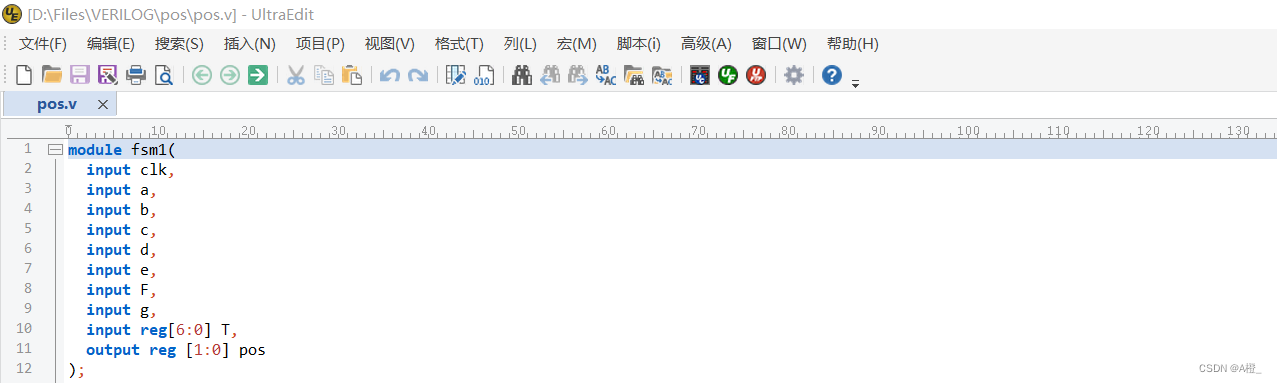

输入端口为控制信号和时钟信号，输出端口为pos，表示位置：
使用4位16进制数表示所有状态：

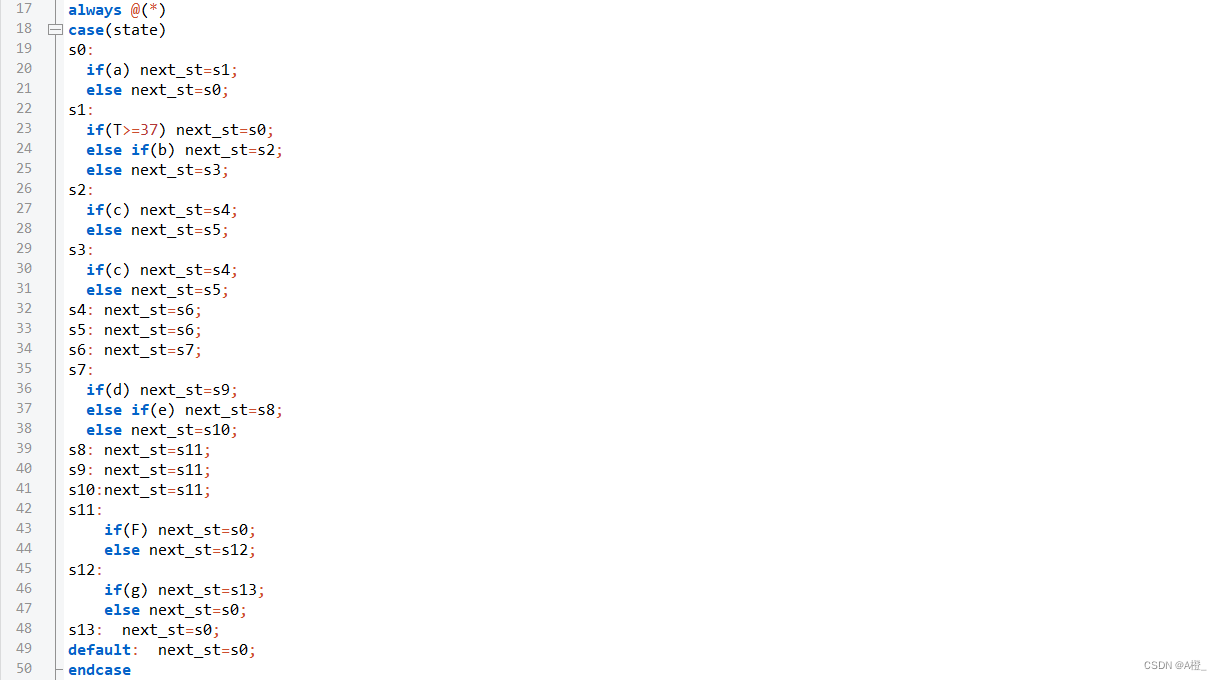

下一状态判断：

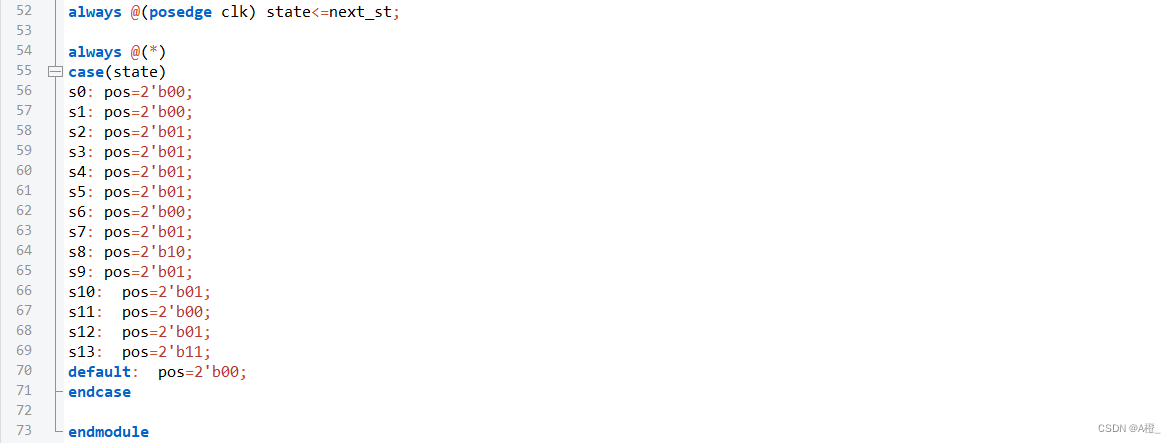

状态更新与输出：

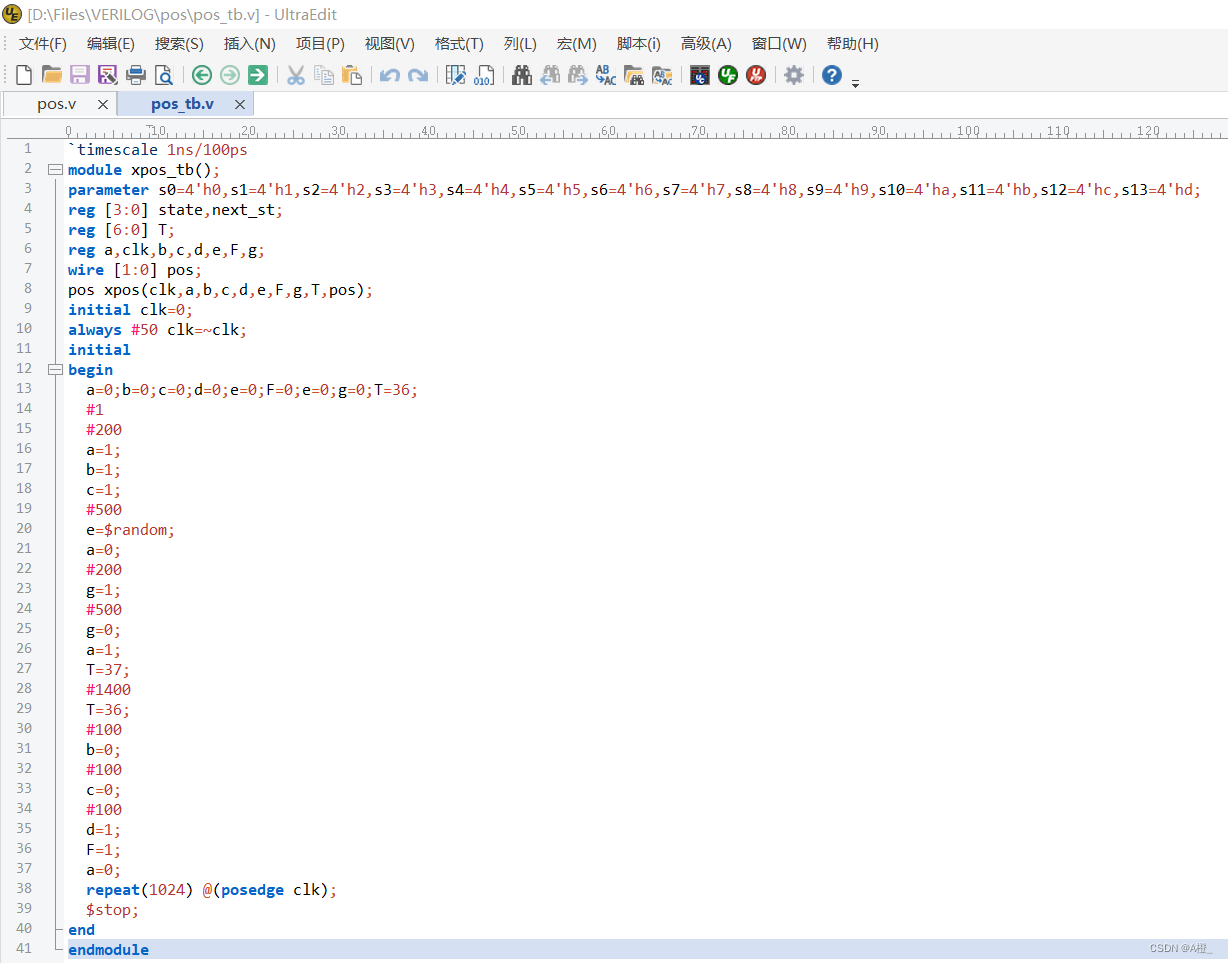

test_bench代码如下：
第一次从s0开始，设定状态变化为：
s0-> s1->s2->s4->s6->s8/s10(由随机产生的e决定)->s11->s12->s13->s0
第二次从s0开始，设置T=37，状态在s0和s1之间转换
14个周期后设置Y=36，状态变化为：
s0-> s1->s3->s5->s6->s9->s11->s0
此后设置a=0，停留在s0状态

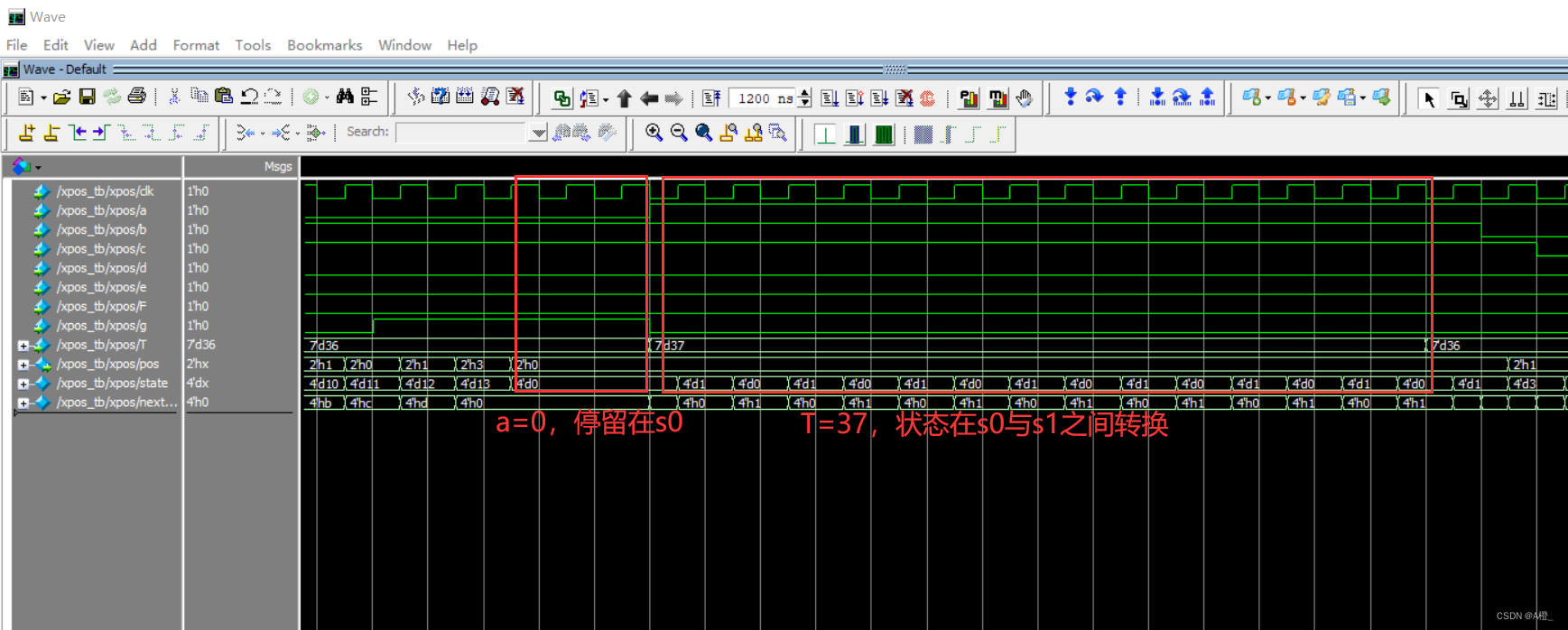

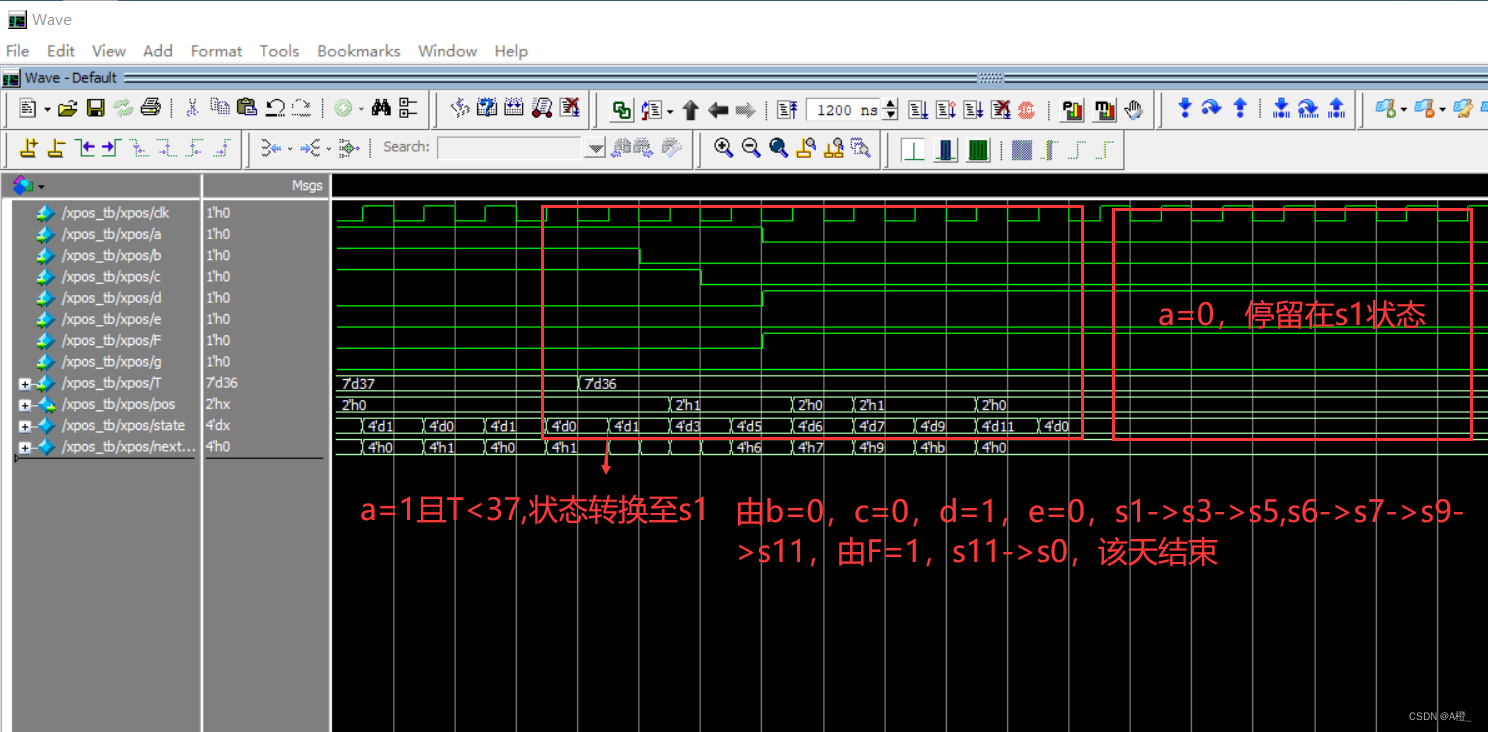

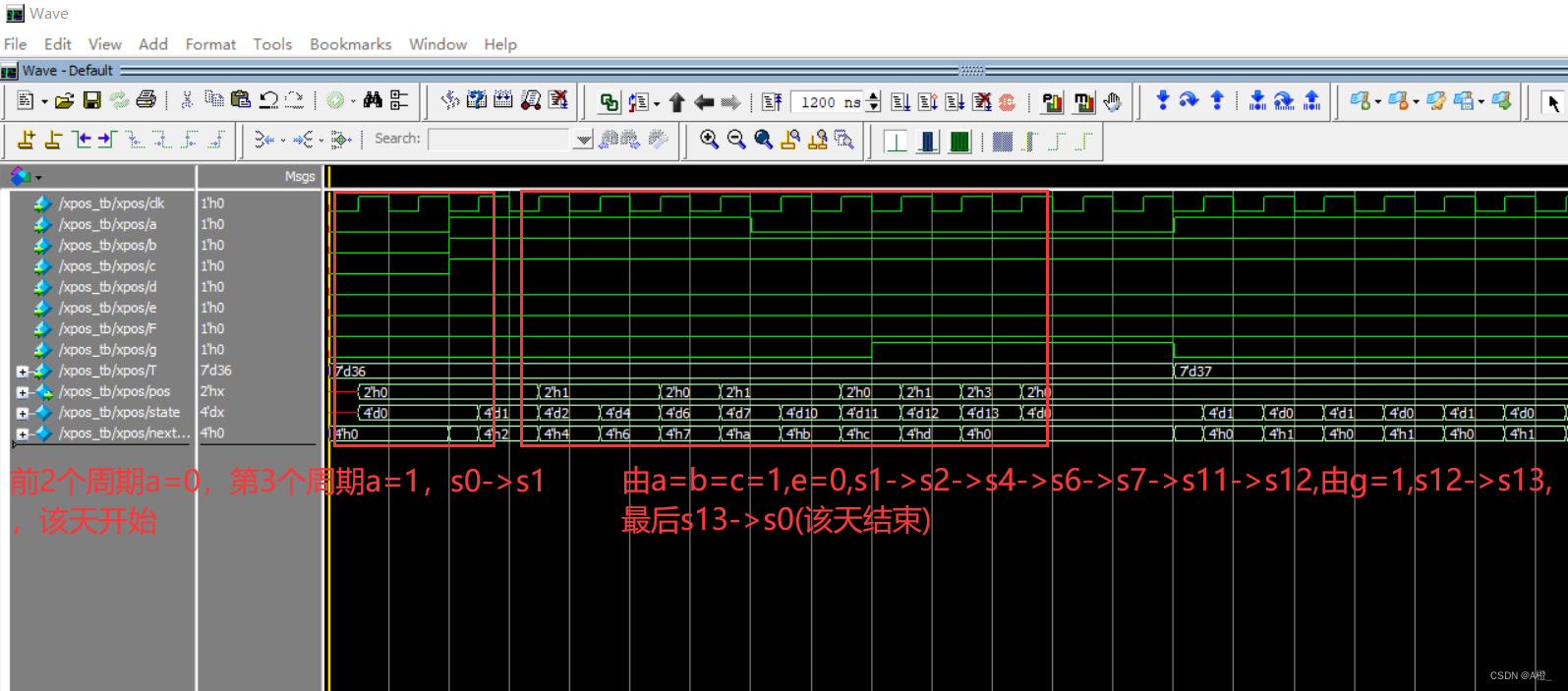

3、仿真波形说明
根据波形，可以验证状态转换与状态图一致，且pos输出正确。
二、EEPROM读写代码设计及仿真
1、代码说明

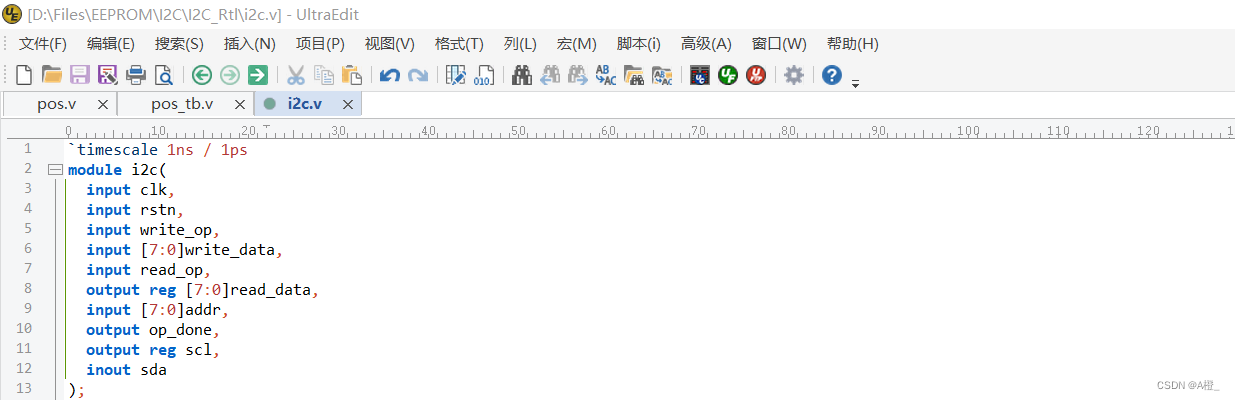

输入：
clk，rstn分别为时钟和复位信号
write_op：写命令，低电平有效
write_data：写数据
addr：地址
read_op：读命令，低电平有效
输出：
read_data：读到的数据
op_done：操作结束
I2C协议信号：
scl：I2C协议的scl信号
sda：I2C协议的sda信号

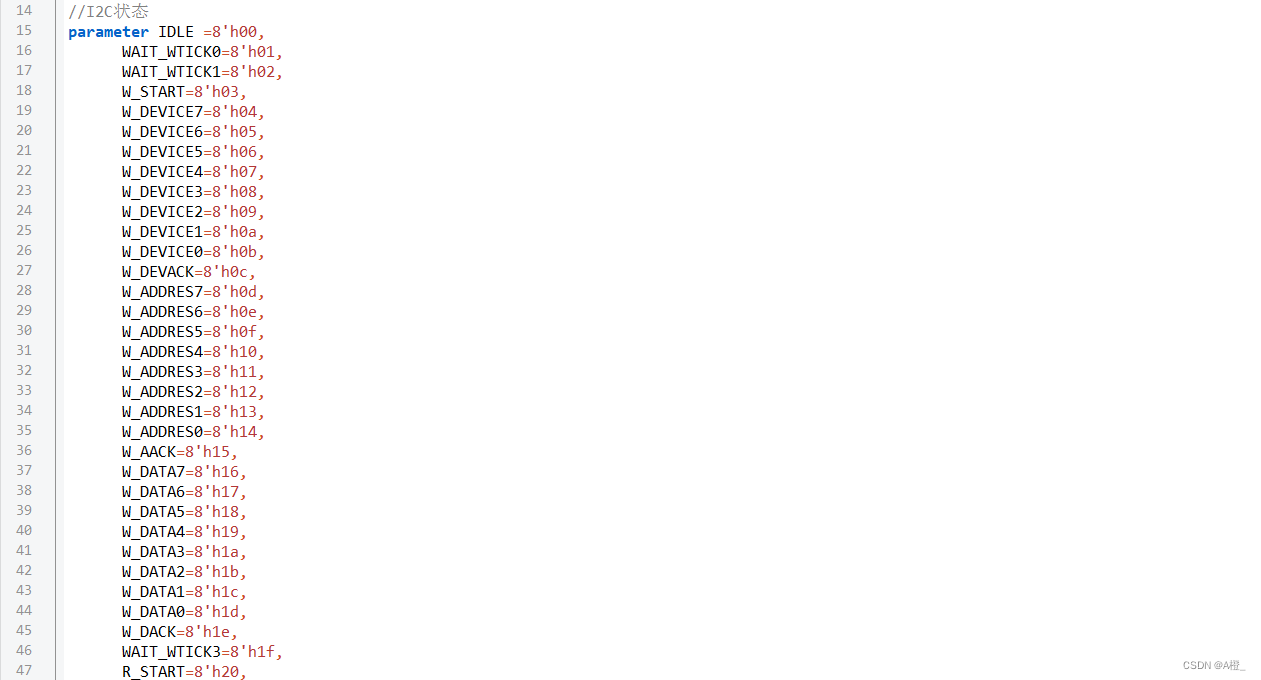

使用8位16进制数表示所有状态，共55个：

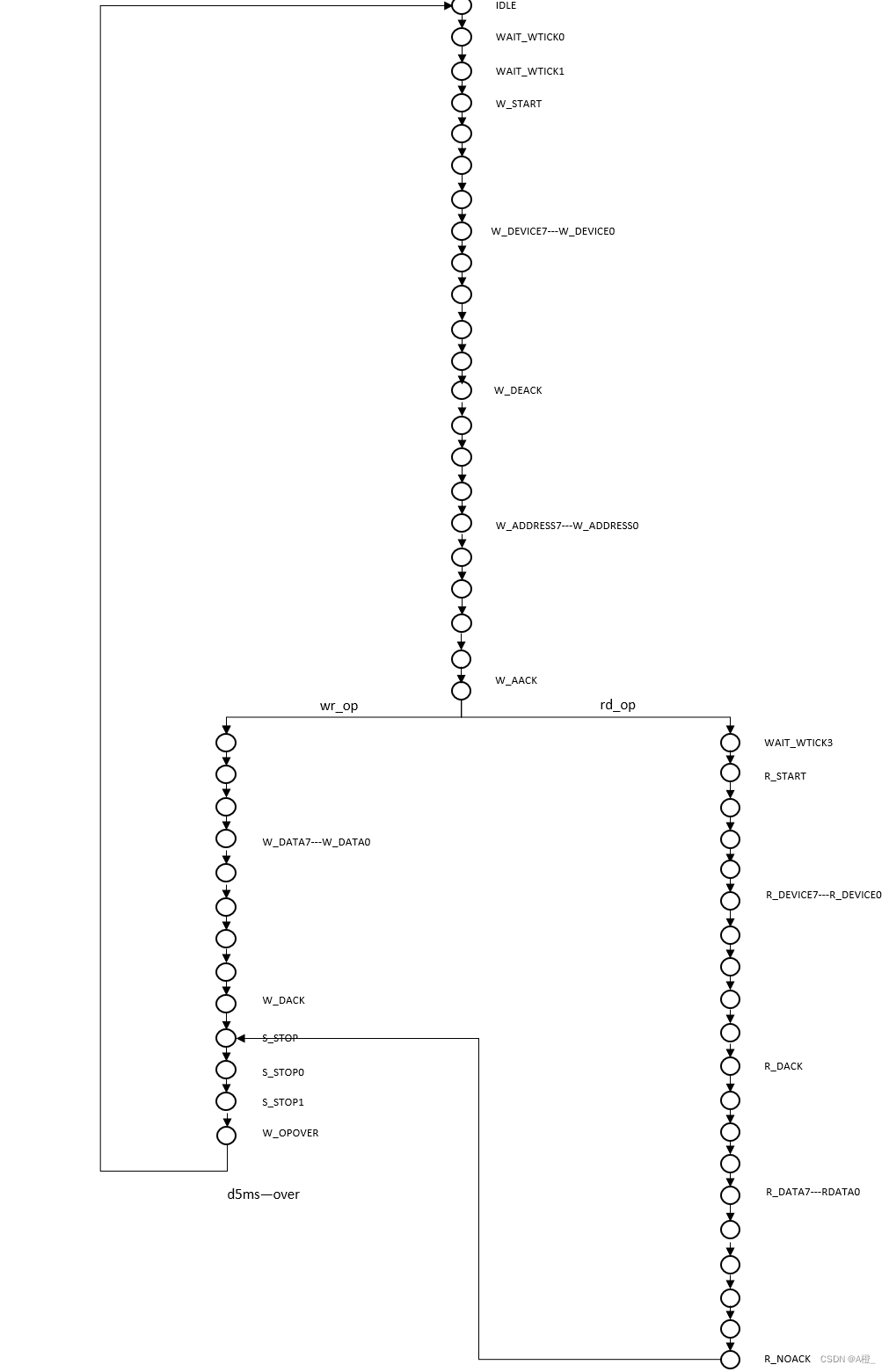

状态转移情况如下：

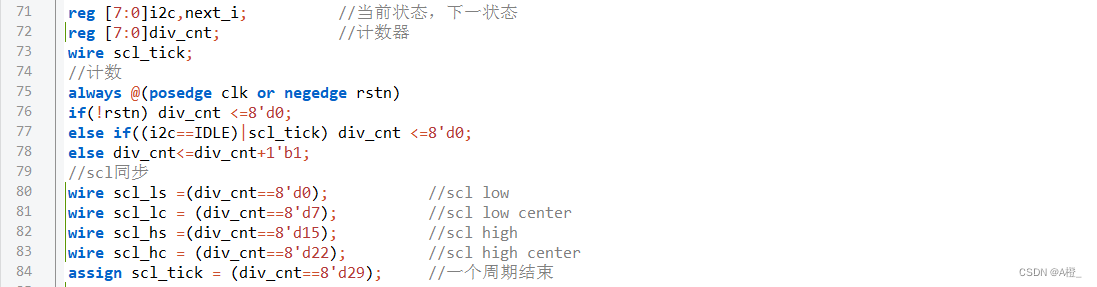

scl周期是使用计数器对时钟周期计数实现的，一个scl周期是30个时钟周期，30*200k=6Mhz，为所使用的FPGA板的时钟频率。
下一状态的更新：

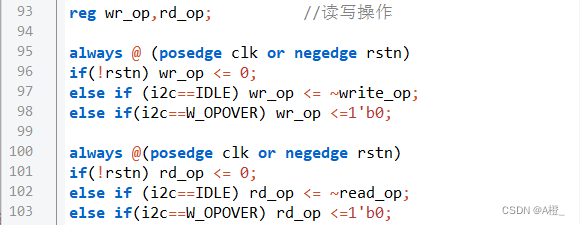

使用wr_op和rd_op将输入信号write_op，read_op表示的读写命令用高电平表示：

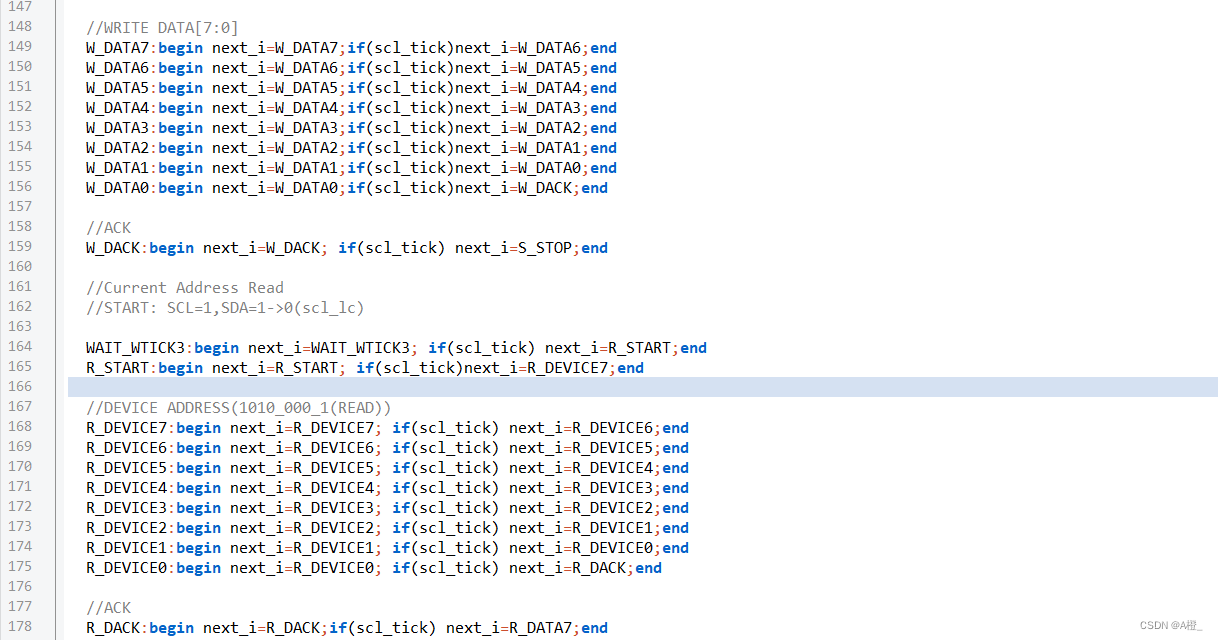

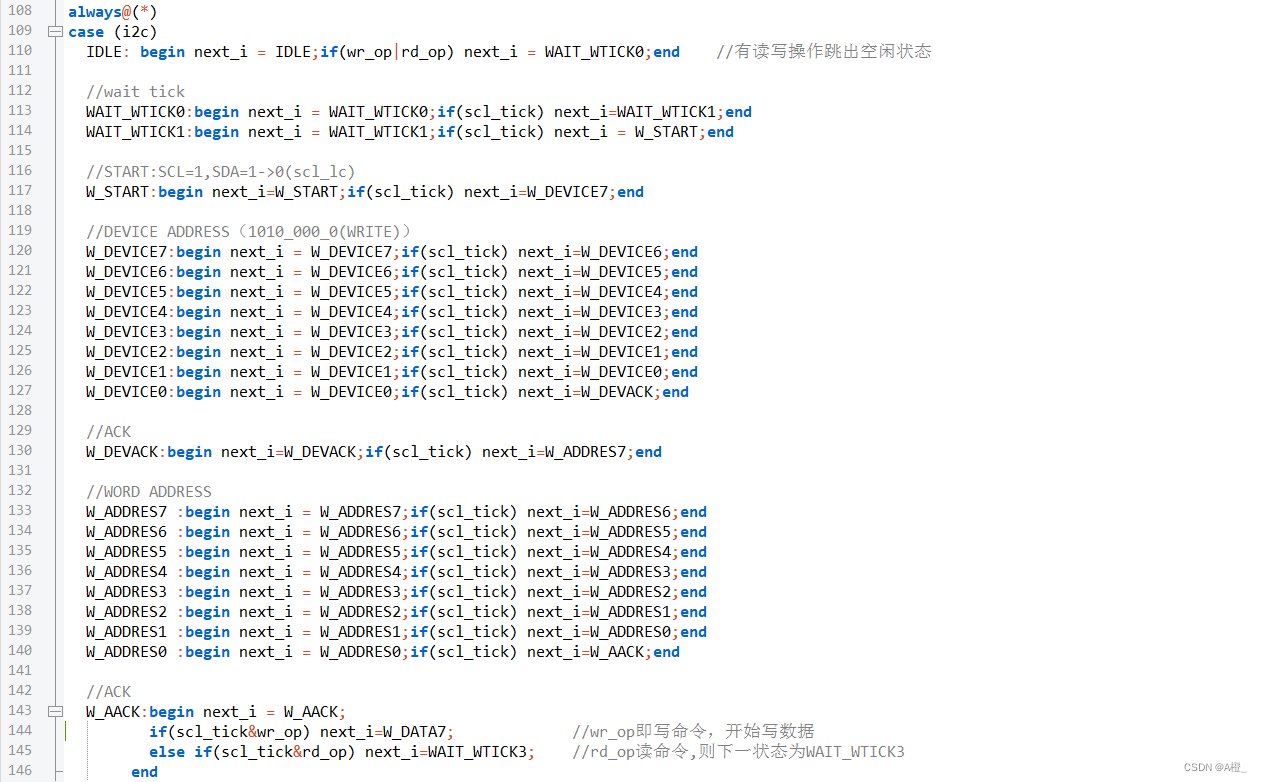

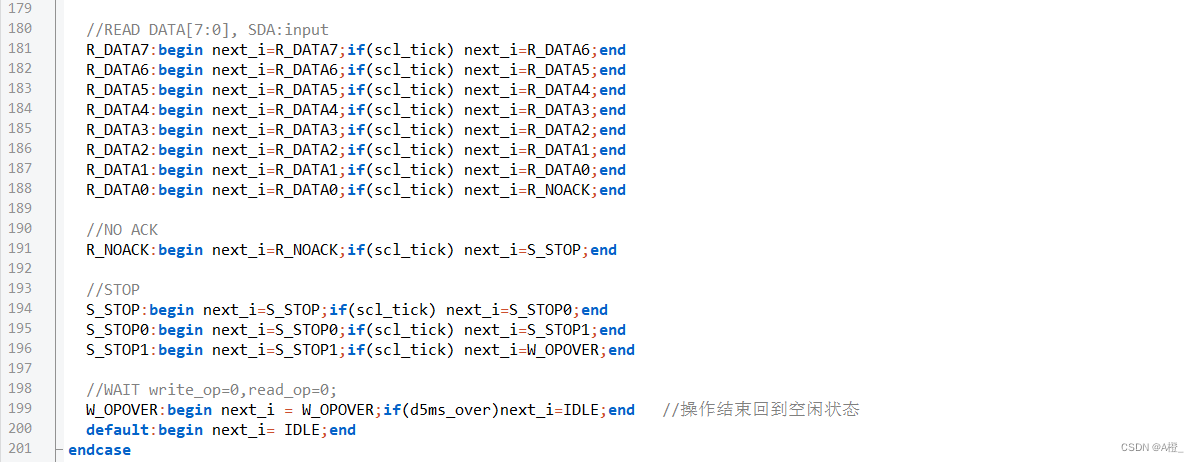

下一状态判断，与状态图一致，时间为scl_tick，即scl周期结束。

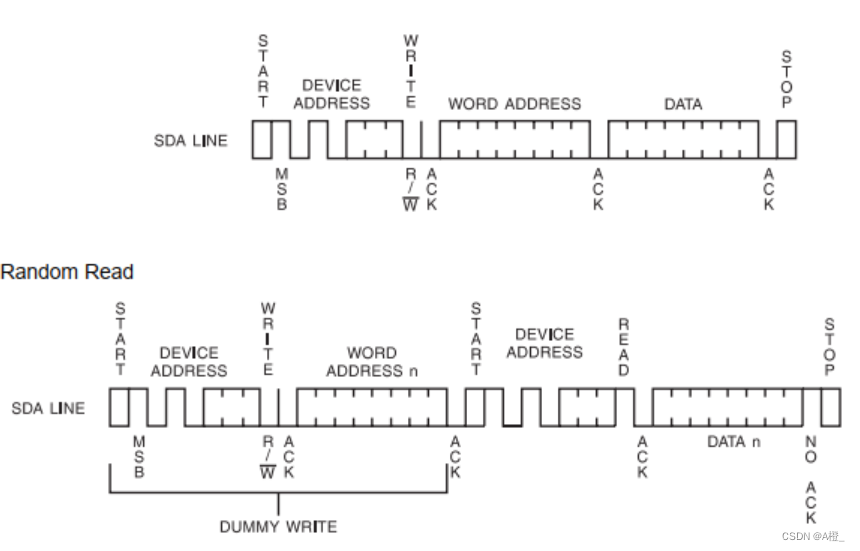

首先是在scl=1时，sda由1->0，开始数据传输，并先写入器件地址(10100000)和数据地址，然后根据wr_op，rd_op判断进行读还是写操作，写操作直接开始写入数据，读操作则需要重新写器件地址和数据地址，然后读取数据。

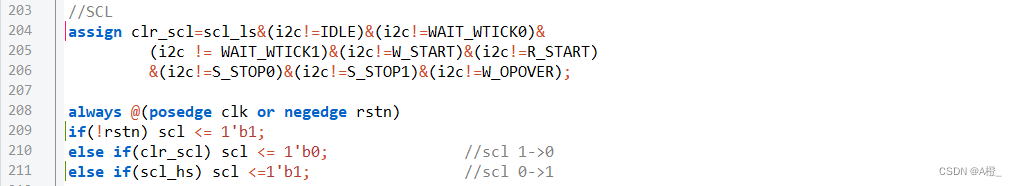

SCL同步的实现：
空闲，等待，操作结束，start开始等状态下SCL都是高电平，因此不需要clr_scl对SCL清零。另外clr_scl只在scl_ls（scl的低电平开始）处才置1，把scl清0，在15个clk周期的scl_hs处,再把scl拉高，就实现了SCL周期。
SDA：

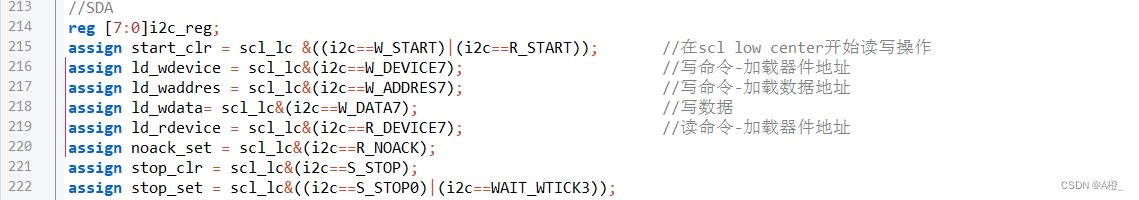

SDA的控制信号声明，这些信号在对应的状态且scl在低电平的中心时置1，根据这些控制信号，在SDA上进行数据读写。而i2c_reg用来暂存数据。

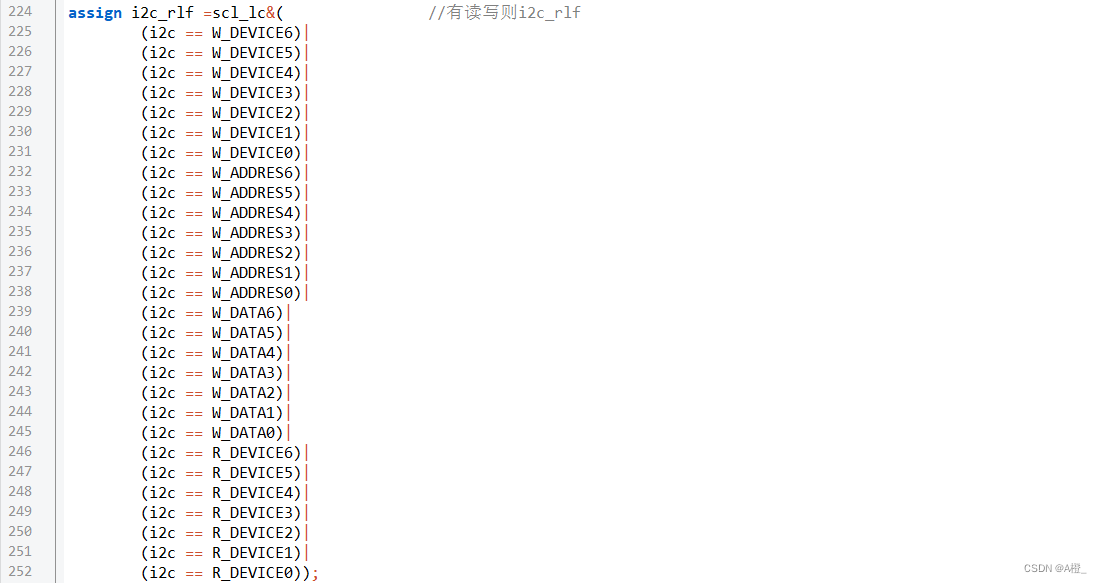

使用信号i2c_rlf表示是否有读写操作，如果有，则i2c_reg将左移，一位一位处理数据。

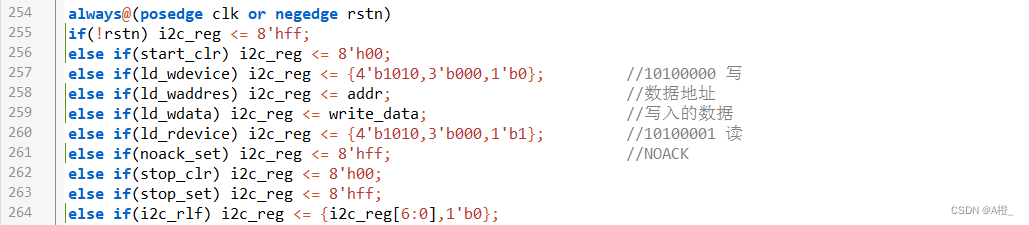

根据上述控制信号，将输入的特定数据保存到i2c_reg

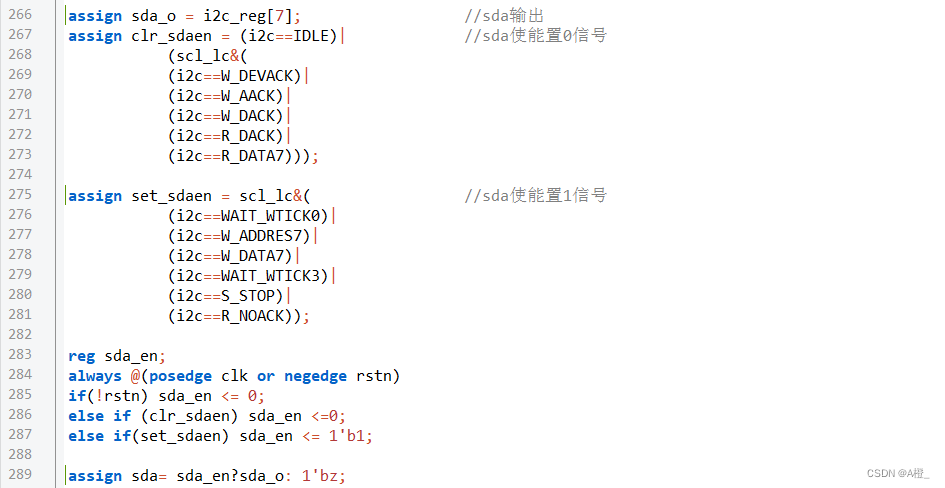

sda输出使用sda使能信号sda_en控制，写器件地址，数据地址，写数据时使能信号为1，接收ACK响应时使能为0。sda输出i2c_reg的最高位，即一位一位完成读或写。

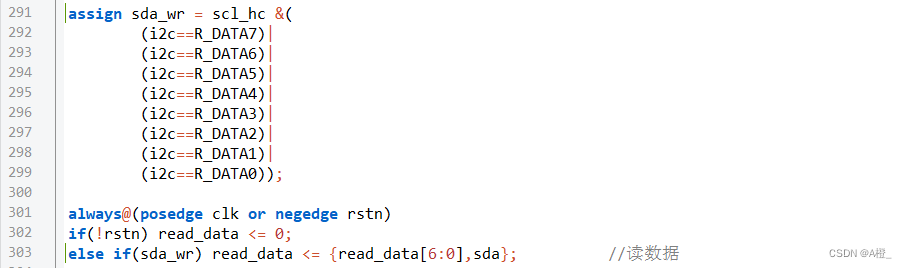

读取数据时将数据读到read_data

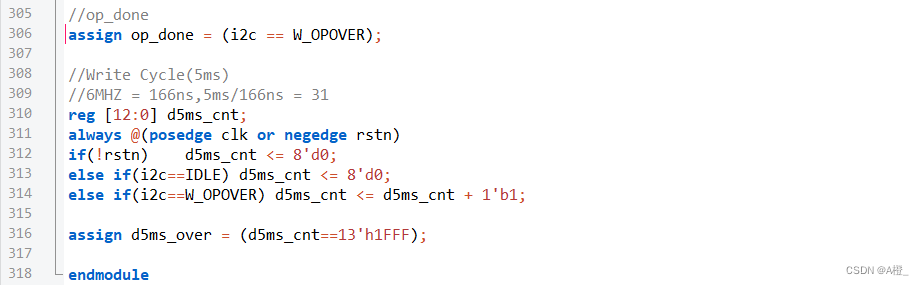

最后使用d5ms_count计数时钟周期等待，使用时钟频率为6Mhz，一个周期166ns，等待约1.36ms，然后重新开始完成新的读写命令。
2、TestBench代码说明

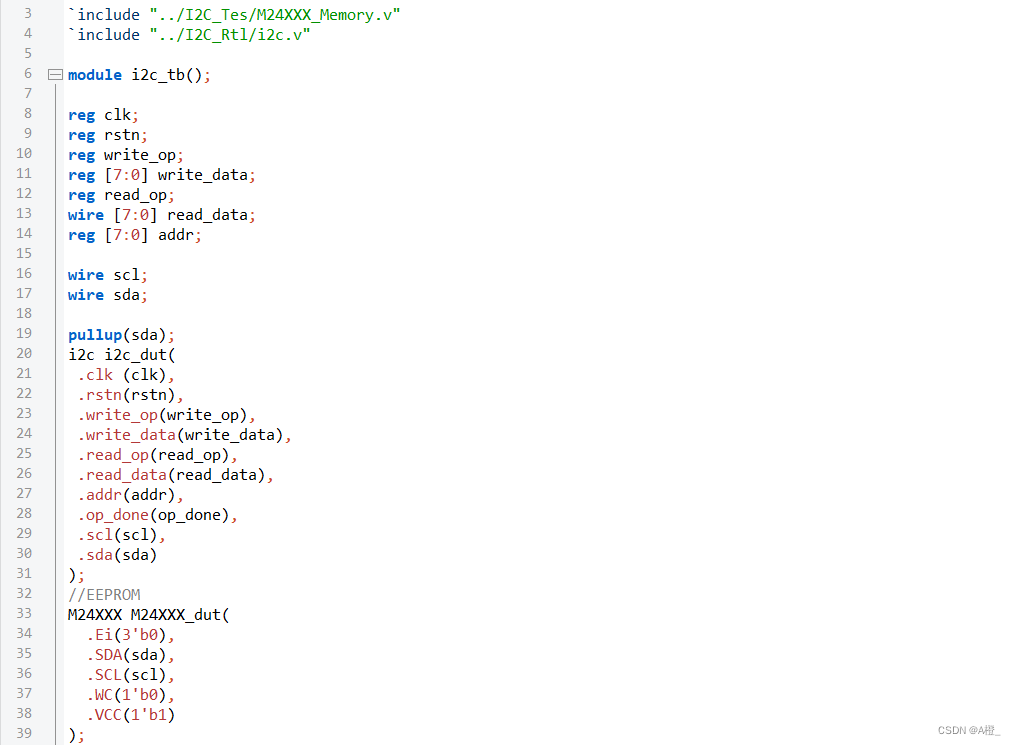

模块声明与实例化：

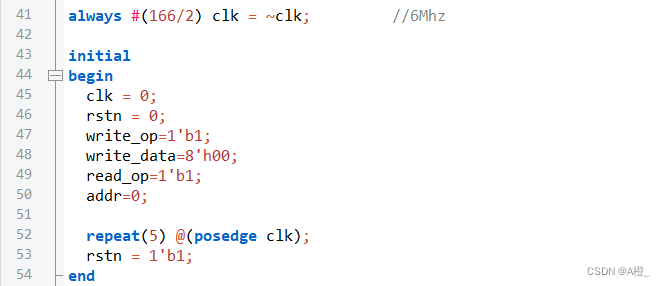

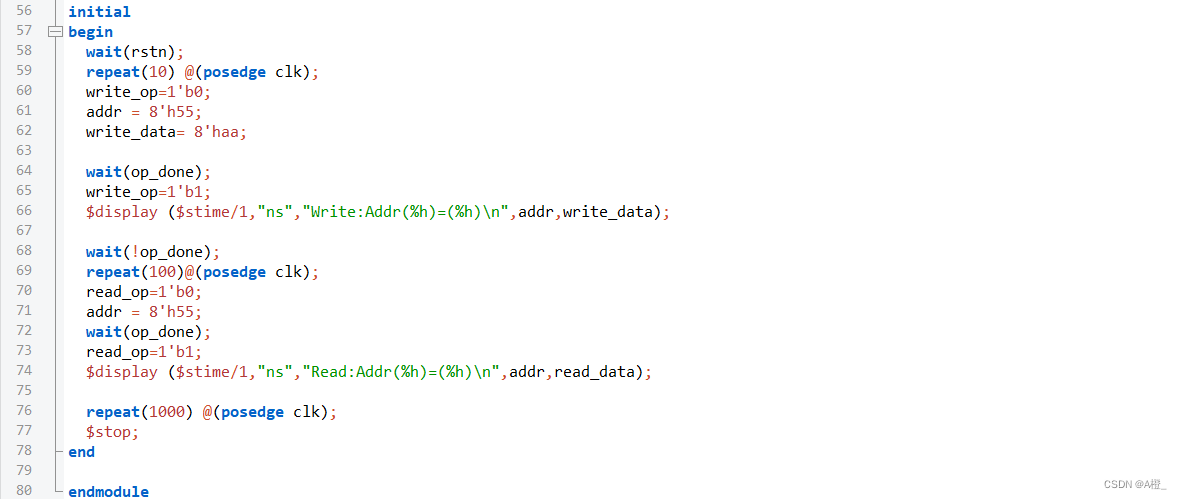

根据时钟频率6Mhz设置周期166ns，并对信号初始化：
首先输入写命令信号，地址为8‘h55，写入的数据为8’haa。等待操作完成后，将write_op设为1（高电平无效），输入读命令信号，读出地址8’h55中的数据，读出的数据应该为刚刚写入的8’haa。

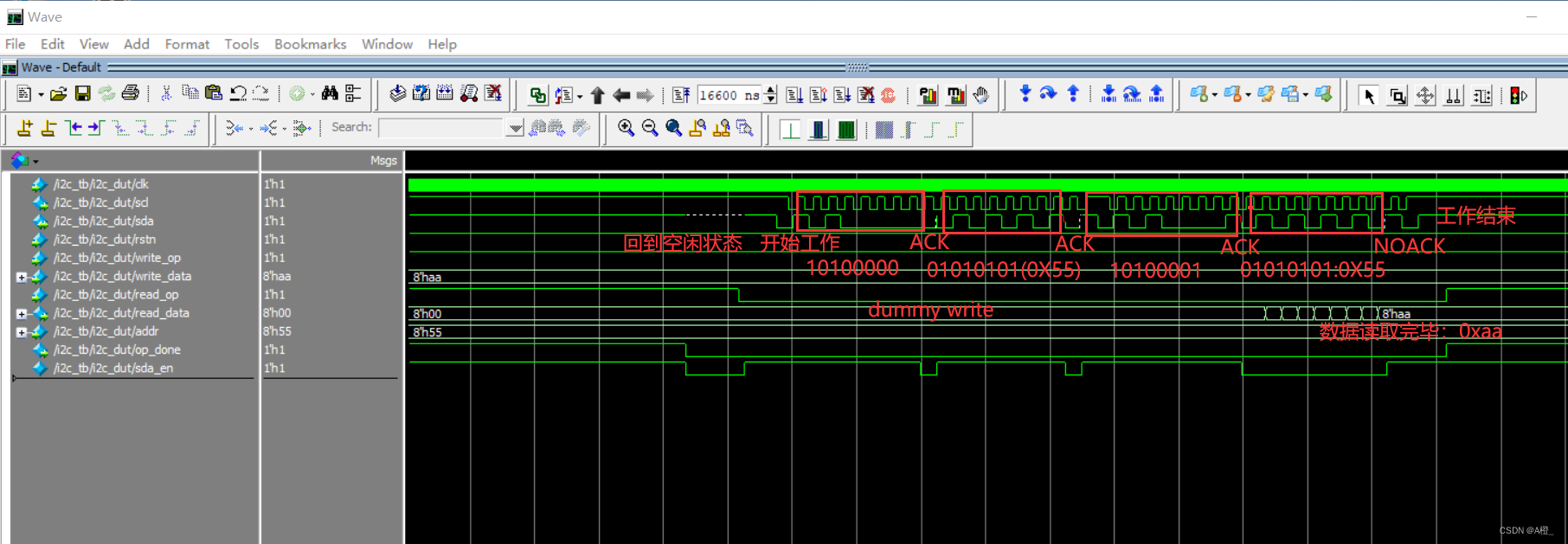

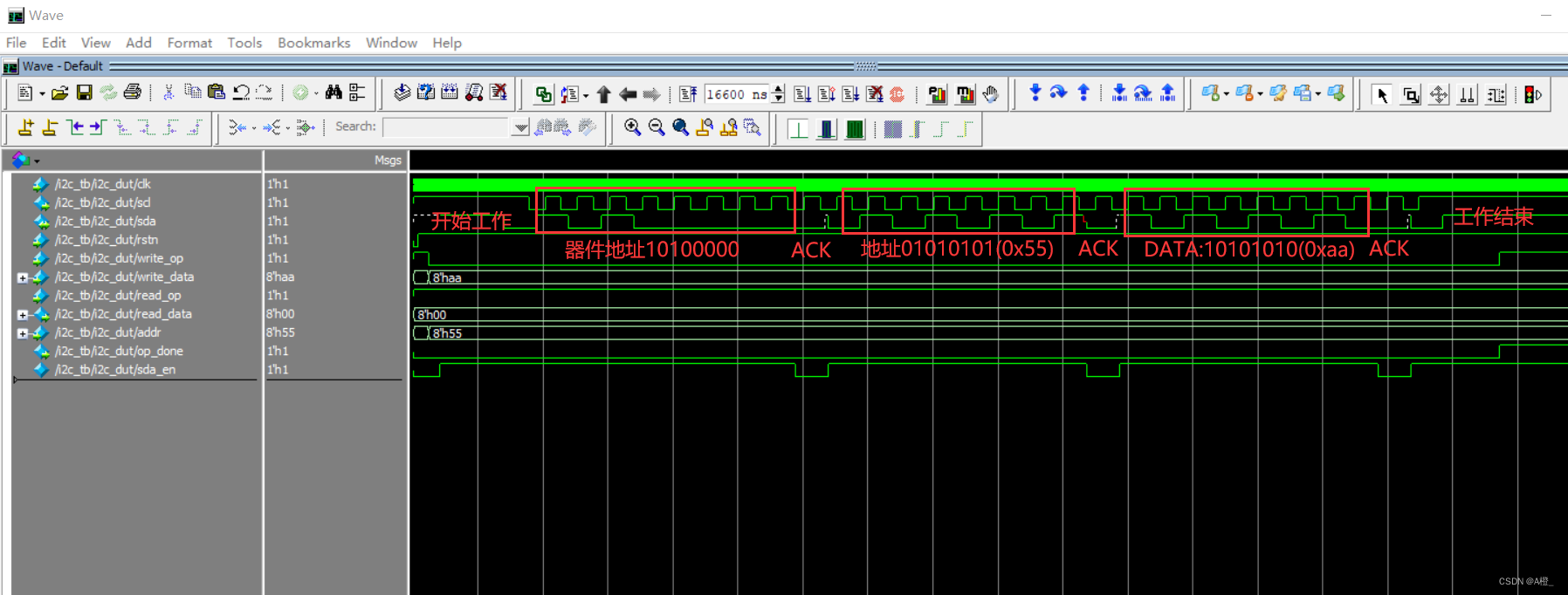

3、仿真波形说明（截图+文字标注）
首先是向地址为8‘h55处写入数据，sda在scl为高电平时产生下降沿，表示开始工作，scl开始翻转，依次写入器件地址，数据地址，以及数据8’haa，并接收响应。最后scl为高电平，sda产生上升沿，停止工作。
经过等待后开始读出0x55处的数据，先写入器件地址，数据地址（dummy write），然后再次写入器件地址，读出数据。
三、实验总结
通过实验，学习了verilog语言的基本语法以及使用verilog语言描述时序逻辑和组合逻辑的方式。学习了如何使用verilog编写有限状态机并练习编写了简单的有限状态机。了解了test_bench的编写以及熟悉了使用ModelSim进行波形仿真。理解了I2C接口协议以及I2C协议下SCL，SDA数据是如何传输的。对于给出的参考代码能够基本理解，也能够对应波形仿真结果解释I2C协议的数据传输，最后将代码下载至FPGA开发板，验证了I2C协议正常工作。对于实验中I2C协议的verilog实现的一些具体细节理解的还不够深刻，使用verilog语言编写有限状态机的能力还比较基础，还需要后续的练习和进一步的学习。
