vlan实现网络隔离,两台PC两个交换机划分两个VLAN

欢欢李 2023-11-26 原文

目录

实验目的:

交换机的接口模式:

实验步骤:

1、搭建如上组网环境,分别给四台PC配置IP地址,在交换机划分两个VLAN

2、LSW1交换机配置如下:

3、LSW2配置如下:

4、同一个VLAN下PC能够互通,不同VLAN的PC互ping不通


实验目的:

实现VLAN隔离网段,通过划分不同的VLAN,同一VLAN内的主机可以直接通信,连接同一VLAN的主机不受物理位置的限制,不同VLAN主机不能直接互通,从而将广播报文限制在一个VLAN内

交换机的接口模式:

Access:用来连接终端、电脑、打印机,只能属于1个VLAN

Trunk:用来连接其他交换机,允许多个VLAN通过

Hybrid:可用于交换机与交换机之间的连接,也可用于交换机与其他终端、电脑、打印机的连接

实验步骤:

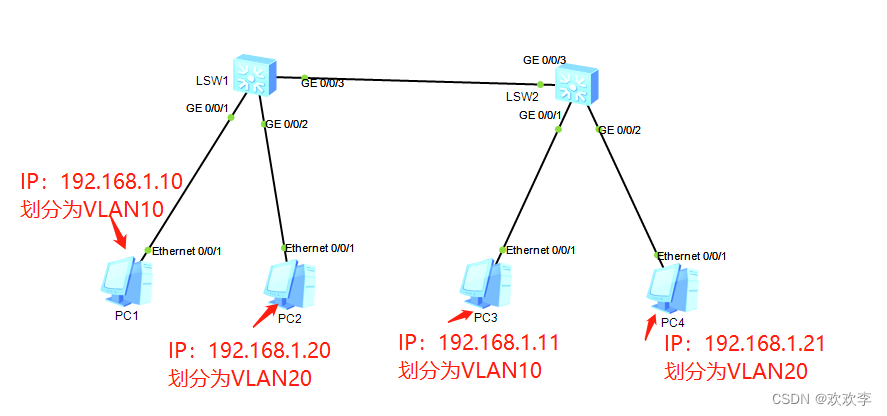

1、搭建如上组网环境,分别给四台PC配置IP地址,在交换机划分两个VLAN

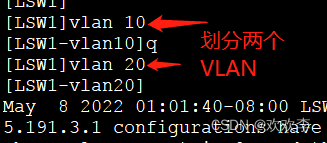

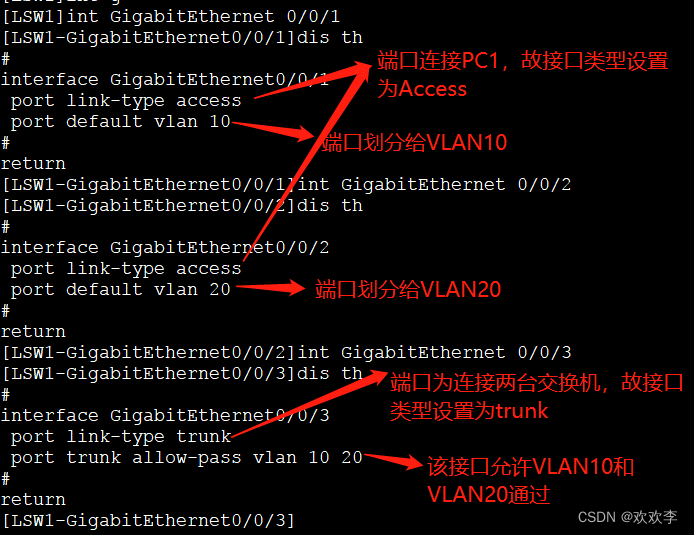

2、LSW1交换机配置如下:

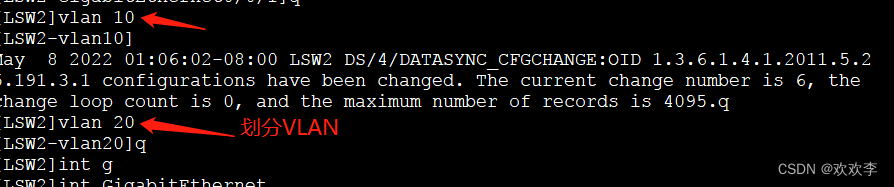

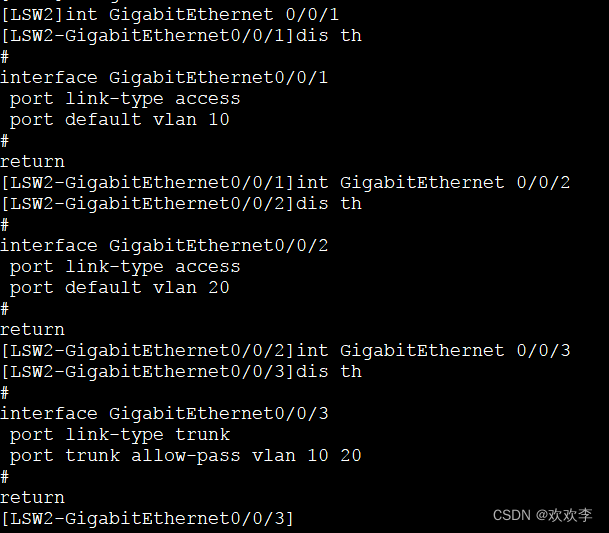

3、LSW2配置如下:

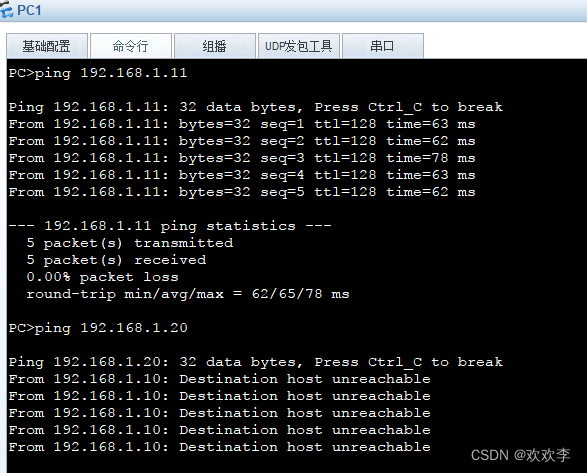

4、同一个VLAN下PC能够互通,不同VLAN的PC互ping不通
