电平转换针对的是两个或者两个以上的CPU之间的通讯需要进行的一种转换技术，两个CPU如果供电电压不一样，比如一个是1.2V，另一个是3.3V，那么在电平不匹配的情况下工作，会造成信号传输出错；如果二者电压相差较大，严重的可能会损坏芯片。
今天给大家介绍如何用一颗三极管实现的电平转换。

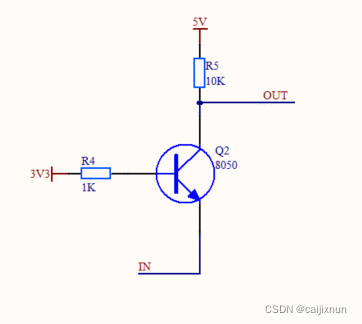

如图
其中IN为低压系统，OUT为高压系统，以3.3V和5V举例，
当IN端为3.3V高电平时，Q2三极管Ube电压差小于0.7V，Ub<Uc，Q2三极管截止，由于R5电阻上拉至5V，因此OUT端电压为5V；
当IN端为0V低电平时，Q2三极管Ube电压差大于0.7V，Ub>Uc，Q2三极管导通，OUT端电压等于IN端，也为0V；
由此实现3.3V至5V的电平转换。
当然，我们也可以将三极管替换为mos管。

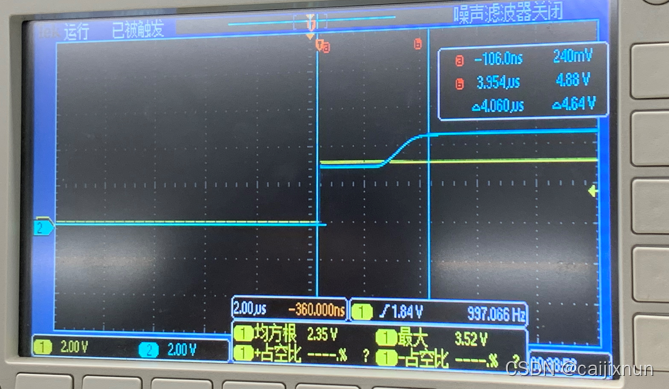

在测试中，我们发现一个奇怪的现象，我们把波形放大，发现电平并不是马上从0V上升到5V，而是先升到3.3V，再升到5V，整体需要花费一定时间，其中三极管大约0.95us，mos管时间长一些，约4us，mos管波形如下图
由此可知，方案一存在响应较慢的弊端，针对信号频率超过1Mhz的场景，方案一会导致波形失真，信号损失。

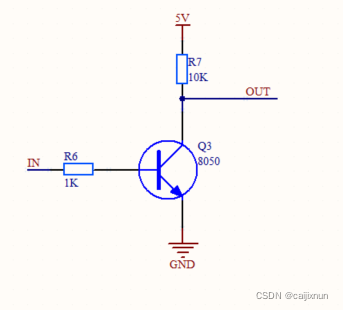

如图
当IN端为0V低电平时，Q3三极管Ube电压差小于0.7V，Ub<Uc，Q2三极管截止，由于R5电阻上拉至5V，因此OUT端电压为5V；
当IN端为3.3V高电平时，Q3三极管Ube电压差大于0.7V，Ub>Uc，Q2三极管导通，OUT端连接到GND，因此电平为0V；由此实现3.3V至5V的电平转换
这种设计的优点就是电平响应快，上升至高电平约150ns，下降至低电平约25ns，弊端就是输入和输出信号相反。具体波形可如下

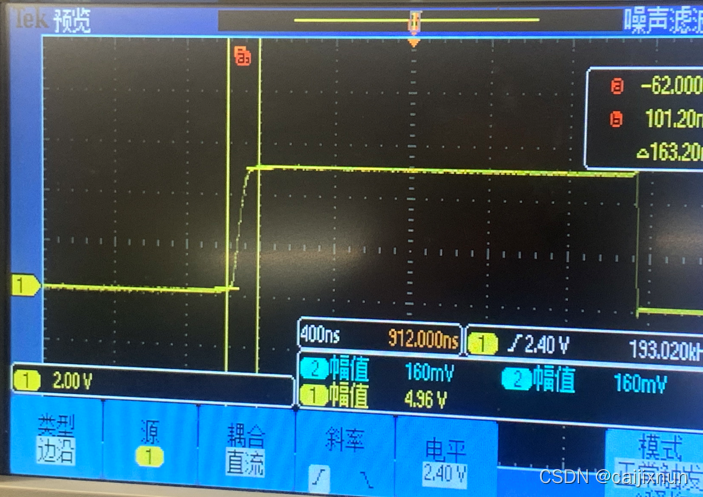

上升波形
下降波形

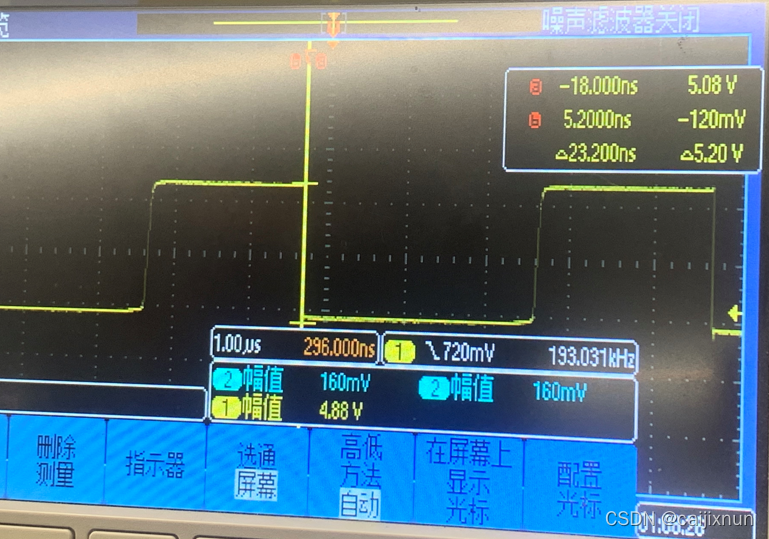

整体波形

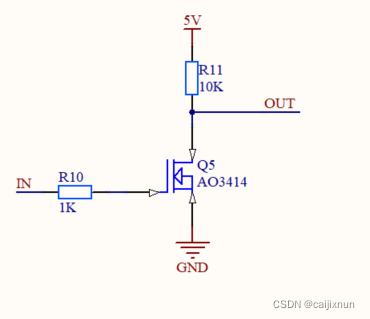

若将三极管替换为mos管
波形如下

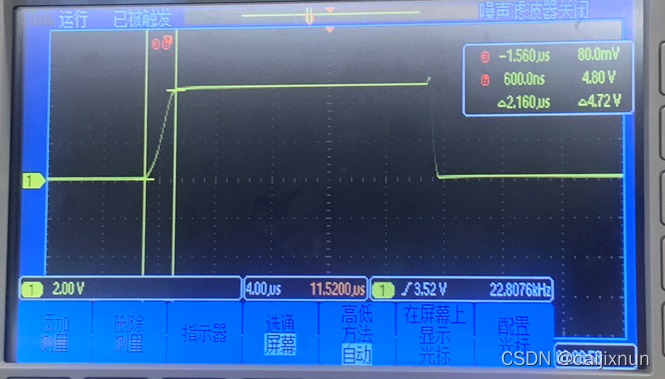

上升波形

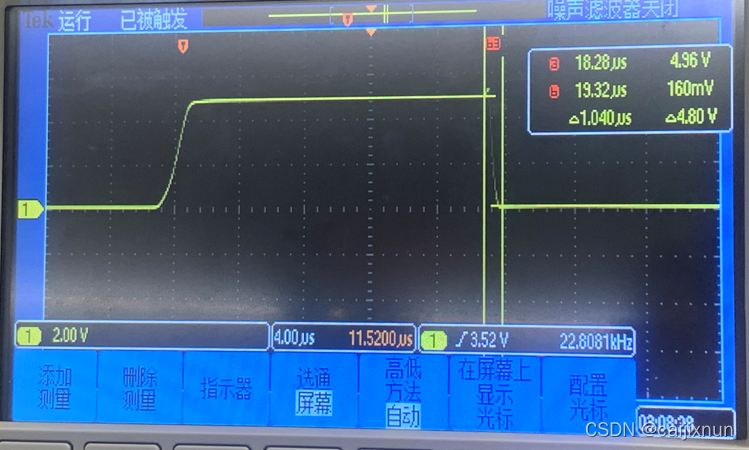

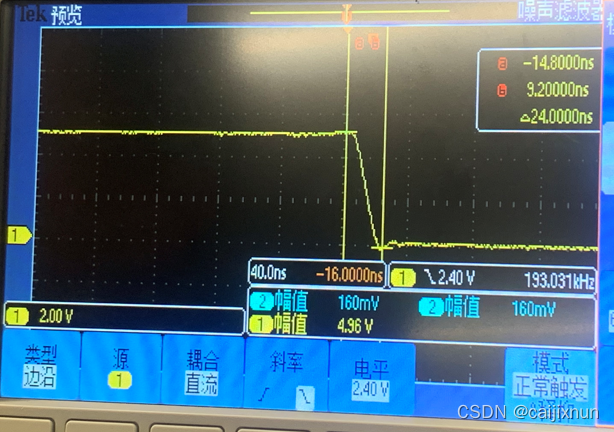

下降波形
可见响应速度也得到很大的提升。
因此，在特定情况，我们需要设计特定的电路，比如简单的串口电平转换，在波特率不是特别高的情况下，我们可以采用方案一的设计。
如果时因对响应需求较高的场景，比如使用下面这颗WS2812 智能外控集成LED时，方案一就不适用了

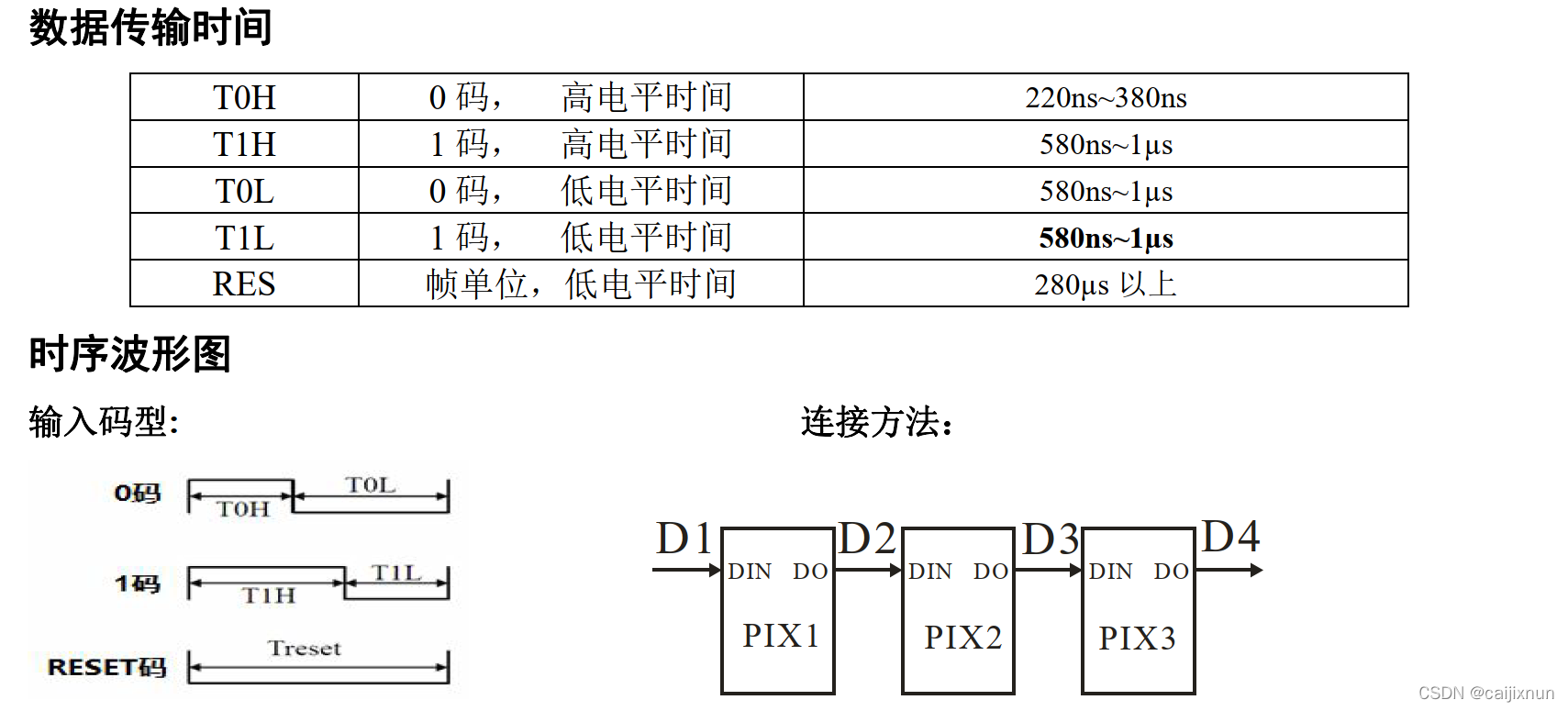

由手册可知，0码的表示方法为220ns~380ns的高电平+580ns~1us的低电平，但是方案一上升时间就接近1us，信号传输必定错误，
因此需要采用方案二。
